操作手册

第一章 iSolarTool 简介

1.1. 什么是 iSolarTool

iSolarTool 是一款大型光伏智能设计软件。应用于项目前期评估、主体方案优化、详细设计阶段。软件融合了大量的工程经验，适应平地、山地、水面桩式等场景，是您全生命周期的辅助设计软件，为您提供多种任务类型。无论是用于计算单一任务类型，还是用于电站设计全流程，iSolarTool 都能让团队轻松推进工作、减少重复工作、缩短设计时间、避免人工设计误差、减少成本。

1.2. iSolarTool 的主要功能

软件包含评估和设计两部分功能。

• 评估部分:容量评估、发电量评估、经济性评估和寻优；
• 设计部分：组件排布、阴影校验、方阵划分、道路规划、设备布局、接地设计、集电线路，以及为实现这些功能进行的信息维护及图纸处理等，并且最终生成处理计算后的图纸和清册。
• 容量评估：导入区域红线，支持自动获取第三方高程数据或人工导入高程数据，进行组件排布评估可安装容量；
• 发电评估：支持数值仿真和实景仿真；未进行组件排布，采用数据仿真，基于组件、逆变器等设备信息以及光伏系统配置信息得到发电仿真结果；有组件排布结果，采用实景方阵，结合内置或导入的地形数据，然后通过计算每一个光伏阵列的发电特性，得到更精准的发电仿真结果。
• 经济性评估：通过组件排布结果，自动调用简化方阵划分、设备布局和集电线路功能，快速计算主设备工程量清单和成本，结合评估的容量和发电量，快速计算项目的经济性，支持毛利率、LCOE 和总收益计算。
• 经济性寻优：对输入的倾角、间距、高度、容配比、方位角范围进行离散组合，计算组合方案的经济性，比选出经济性最优的方案，支持毛利率、LCOE 和限定毛利率的总收益比选。 组件排布：运行方式支持跟踪、固定场景，同时支持多种阵列下容量寻优计算。根据地形，计算不同模式下阵列排布情况。同时能根据已排布好的阵列，计算山体阴影、障碍物阴影、阵列前后排阴影，效验当前阵列排布下的阴影结果。可选择相应的时刻，查看时刻范围内的阴影遮挡情况。可直接导出 PVsyst 可识别的 DAE 模型。

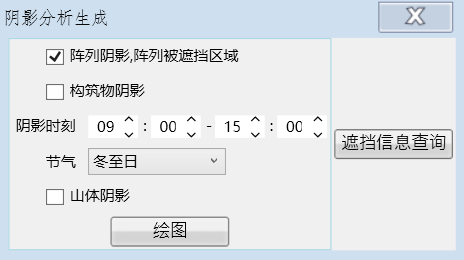

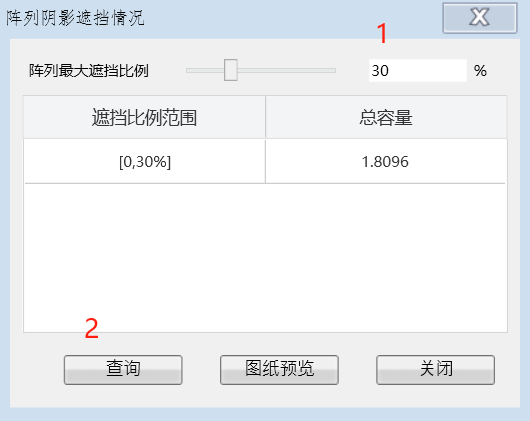

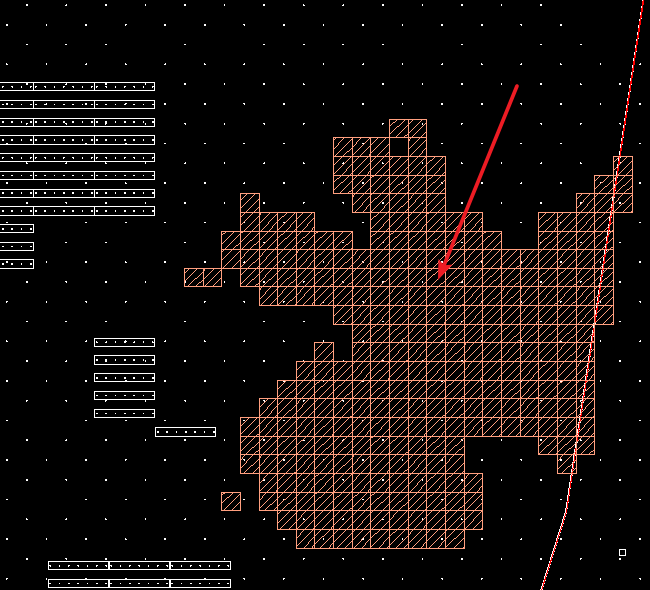

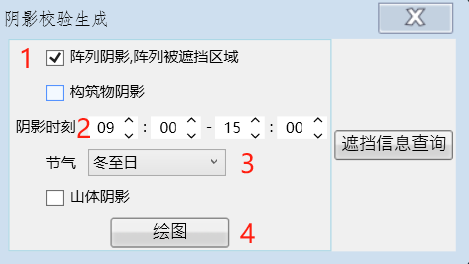

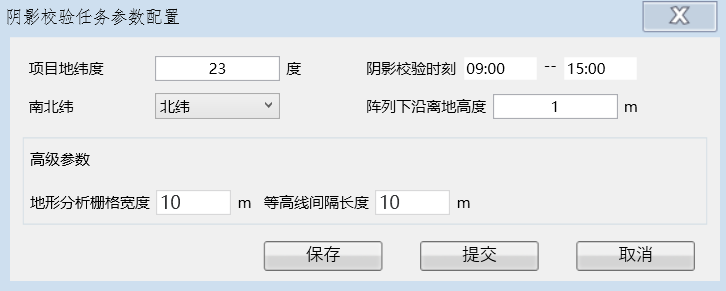

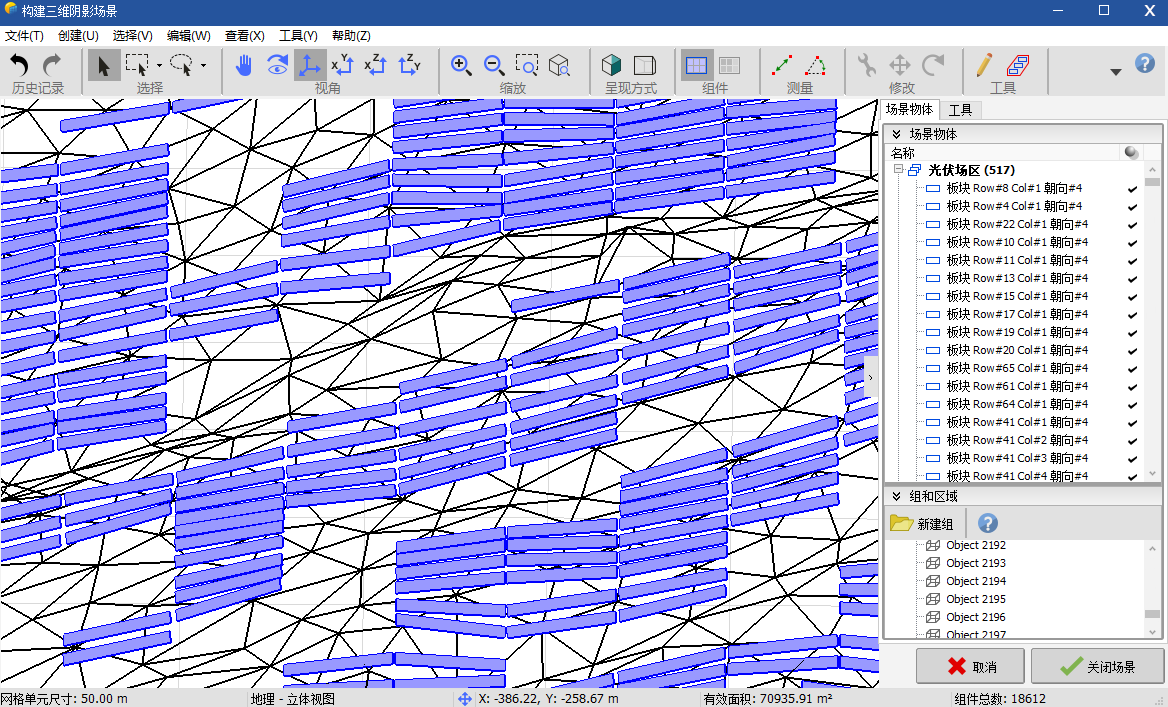

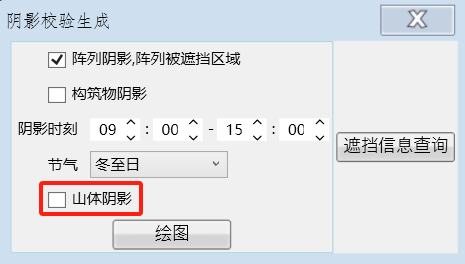

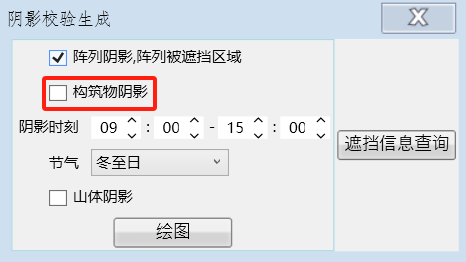

• 阴影效验：进行外部图纸的识别，计算山体阴影、障碍物阴影、阵列前后排阴影，效验当前阵列排布下的阴影结果。可选择相应的时刻，查看时刻范围内的阴影遮挡情况。

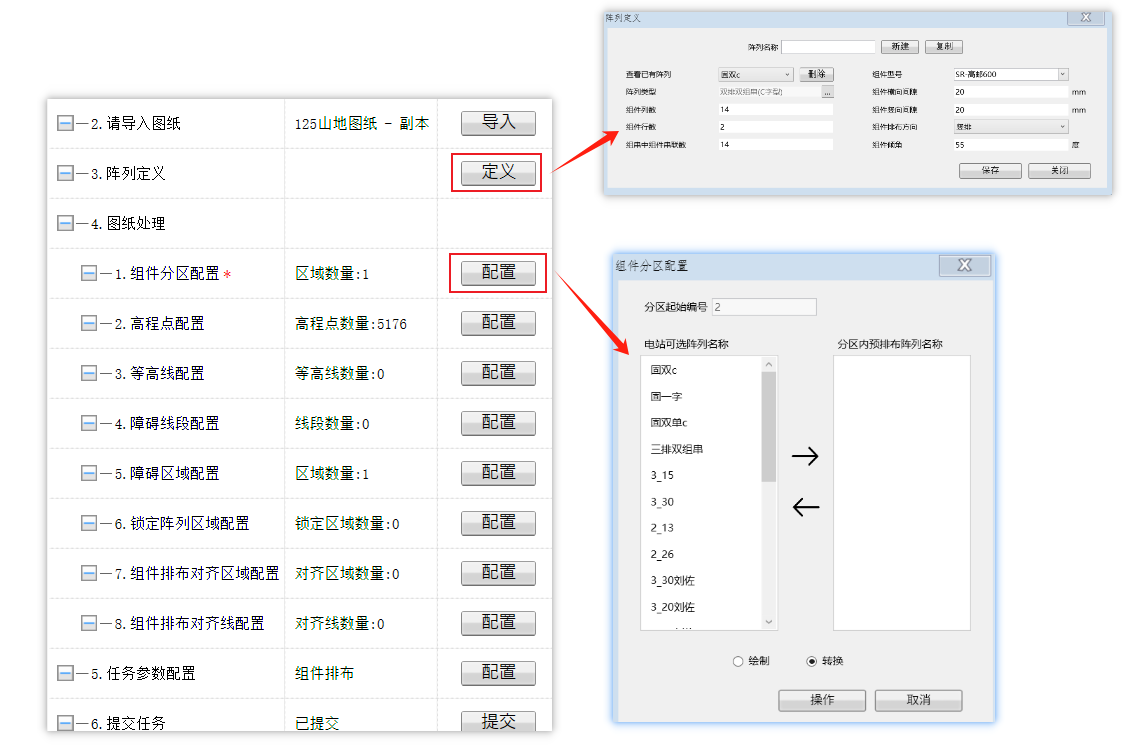

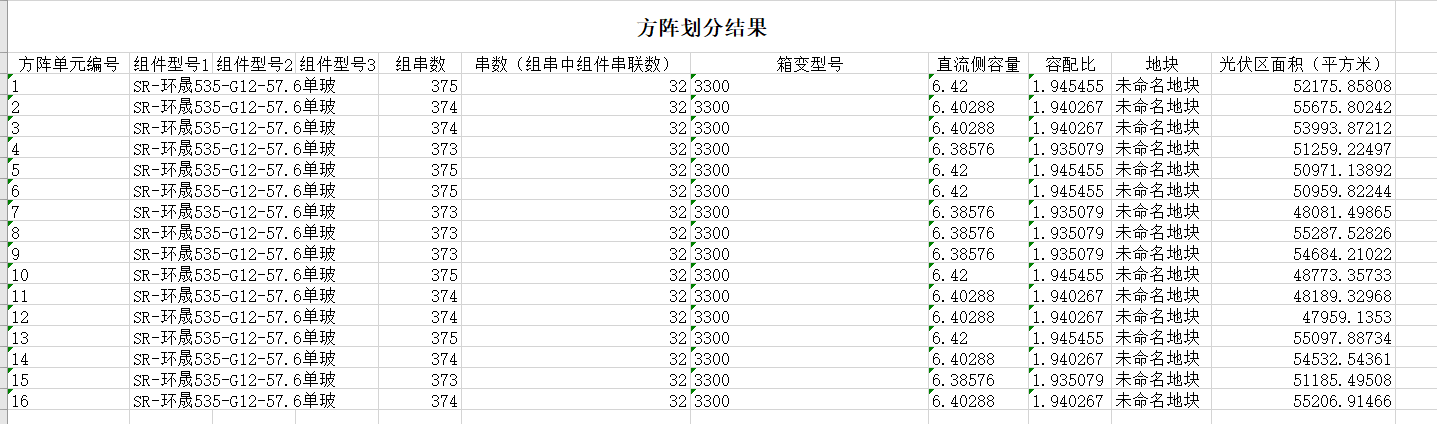

• 方阵科学划分：根据全站容量，容配比，设备规格等参数，对全站阵列进行方阵优化划分。

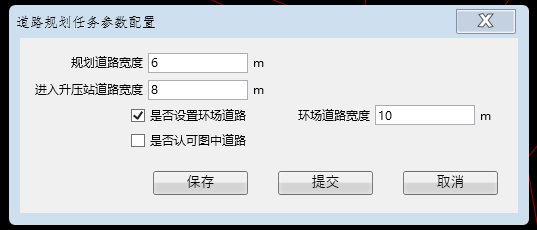

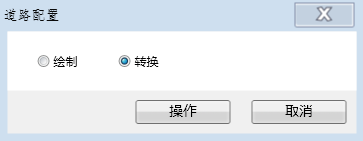

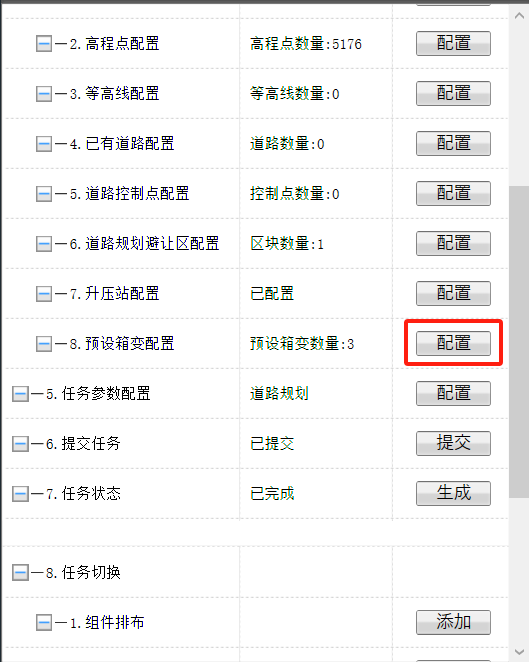

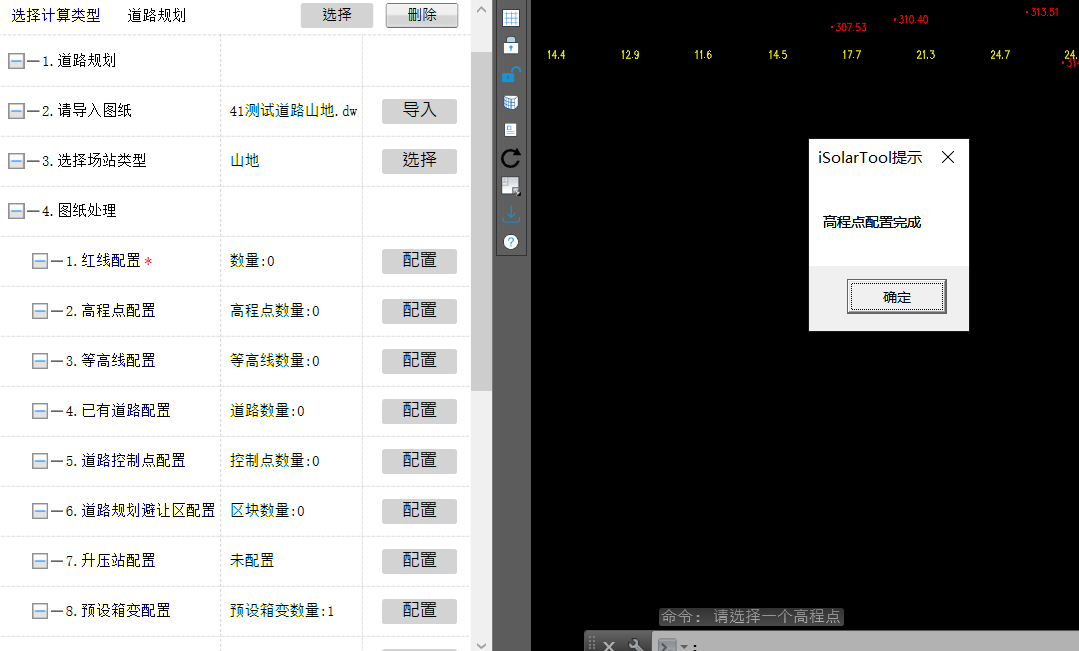

• 道路规划：支持大基地场景、山地场景的道路规划。大基地场景下基于红线范围、升压站来规划道路，并根据道路进行组件排布，输出预设的箱变位置。山地场景，基于高程信息、箱变、红线范围、升压站来规划山地道路。

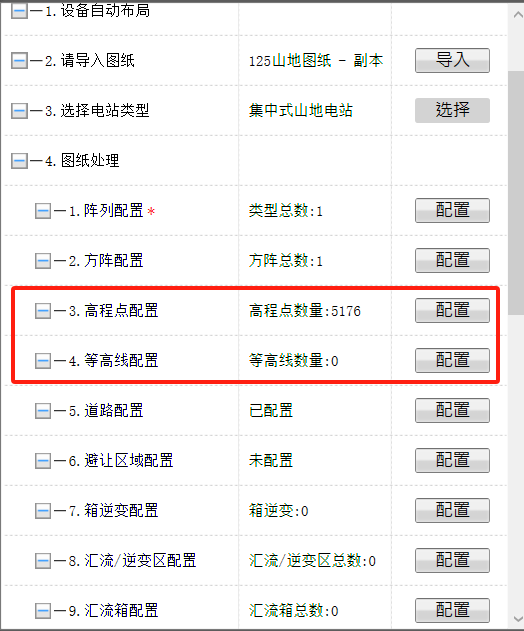

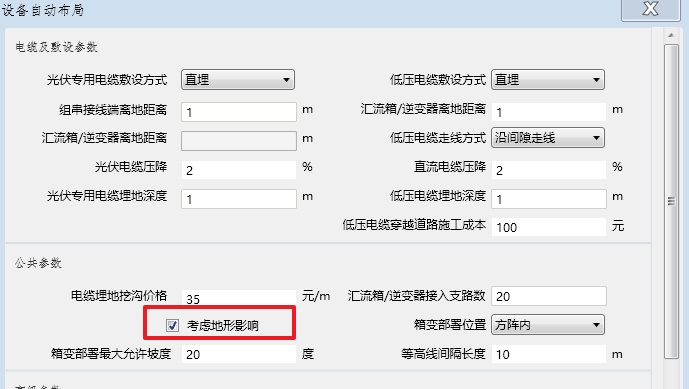

• 设备自动布局：能适用于集中式、组串式电站，支持平地、山地、水面桩式场景，根据阵列及桩基信息、设备信息、电缆信息、避让区信息、道路信息等，完成厂区内最经济设备布局。对每个方阵进行汇流区划分、设备位置排布、光伏走线、低压线缆走线、通讯线缆走线及其相应的敷设。

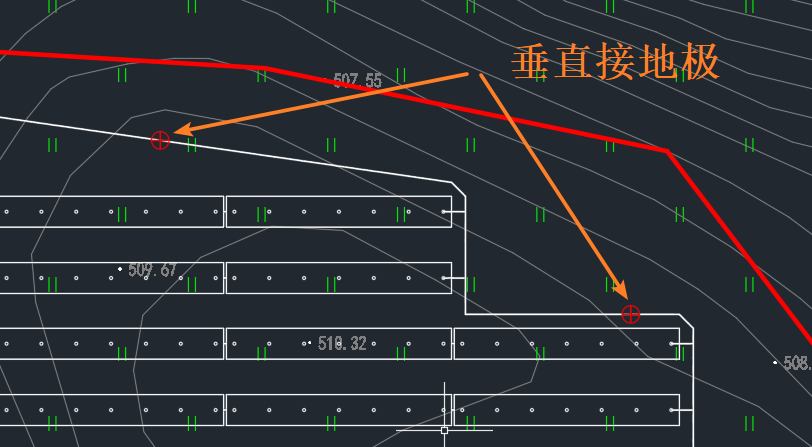

• 接地设计：根据厂区内避让区信息、道路信息等，实现厂区内接地干线、接地支线设计，包含接地环网、阵列-阵列间接地、阵列-环网接地设计，并能完成接地材料规格的腐蚀率和电阻率验算

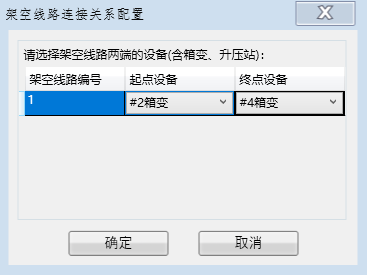

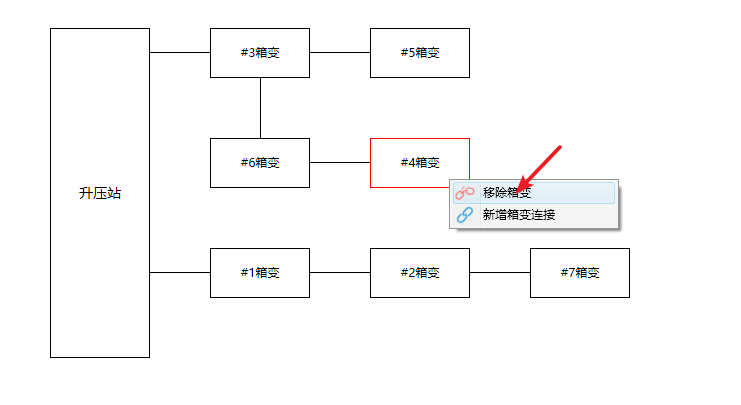

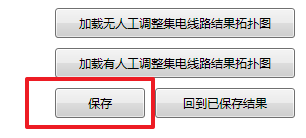

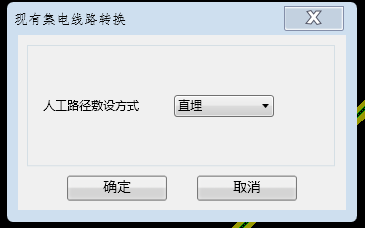

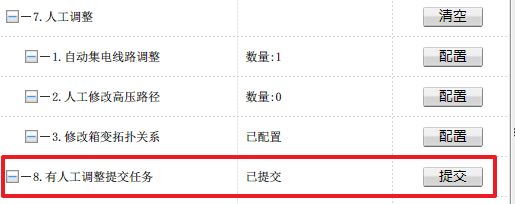

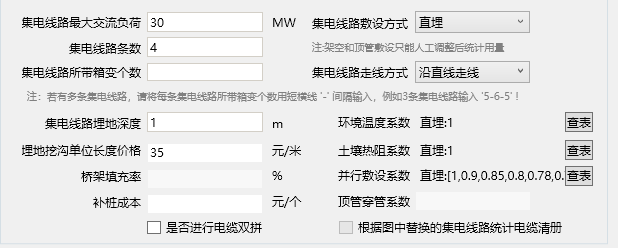

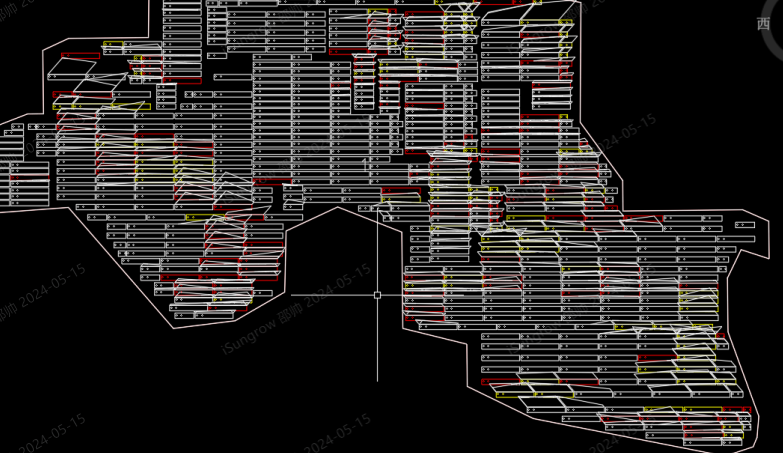

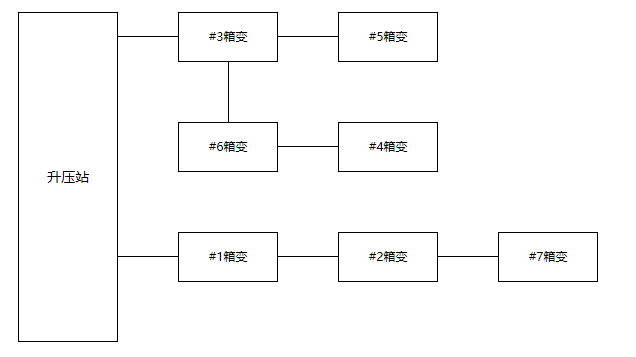

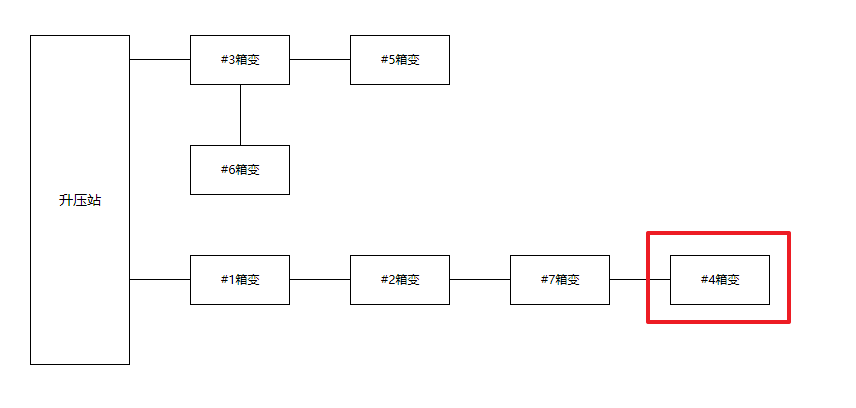

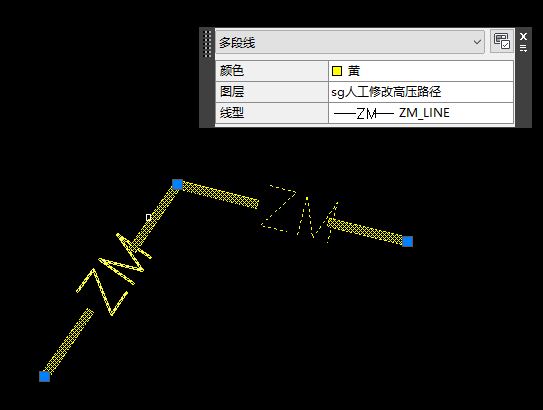

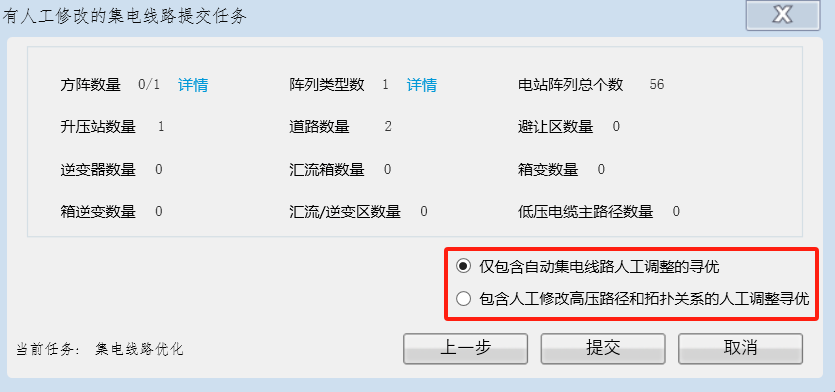

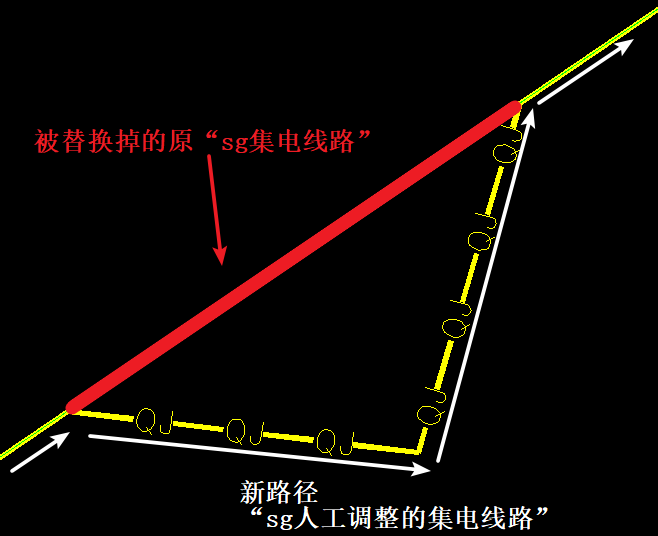

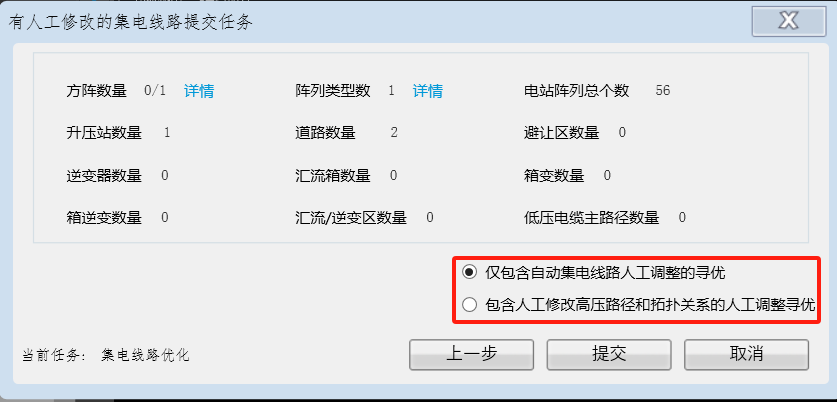

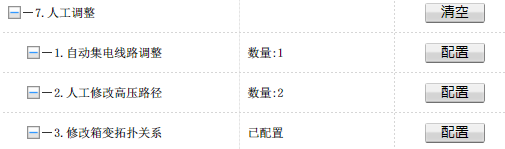

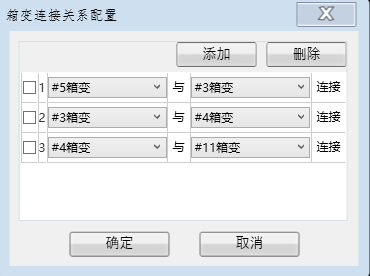

• 集电线路优化：对箱变多种组合方案及走线路径进行计算，寻找一种成本最低的箱变连接及高压线缆走线方案。可支持人工对生成的路径和敷设进行调整，支持埋地、桥架、架空、顶管多种敷设调整，统计工程量。

1.3. 涉及的角色

• 工程师用户：工程师用户权限包含本机下所有项目的新建，编辑、设计以及结果查看等操作，查看本公司及公共桥架、线缆等参数，不支持增删改参数。
• 管理员用户：管理员权限可以查看所有本公司用户所建项目列表以及任务列表，查看到本公司的全部用户，并增删改本公司的工程师用户，可以查看到本公司及公共桥架、线缆等参数，并支持新增参数，编辑、删除本账户创建的参数。

第二章 iSolarTool 的安装与配置

2.1. 安装准备

iSolarTool 是一款内嵌 AutoCAD 的软件，因此在安装 iSolarTool 前，需先安装 AutoCAD。目前支持 2018/2020 两个版本。

2.2. 安装流程

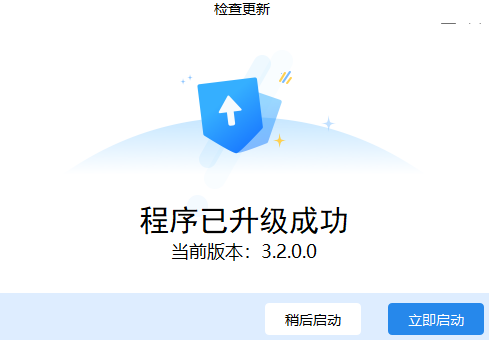

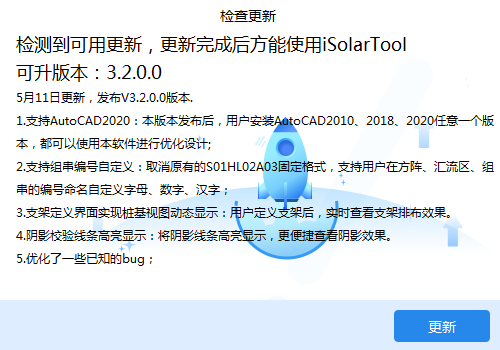

iSolarTool 是一款电脑客户端软件，安装需获取授权码，联系管理员获取授权码，按一般安装流程进行安装。初次安装好后，软件自动更新版本。安装之前请关闭所有的 AutoCAD。

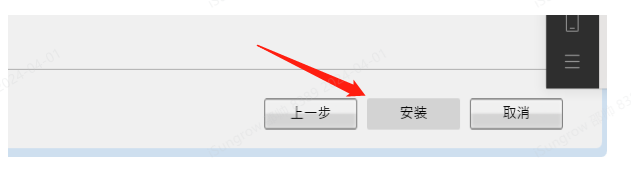

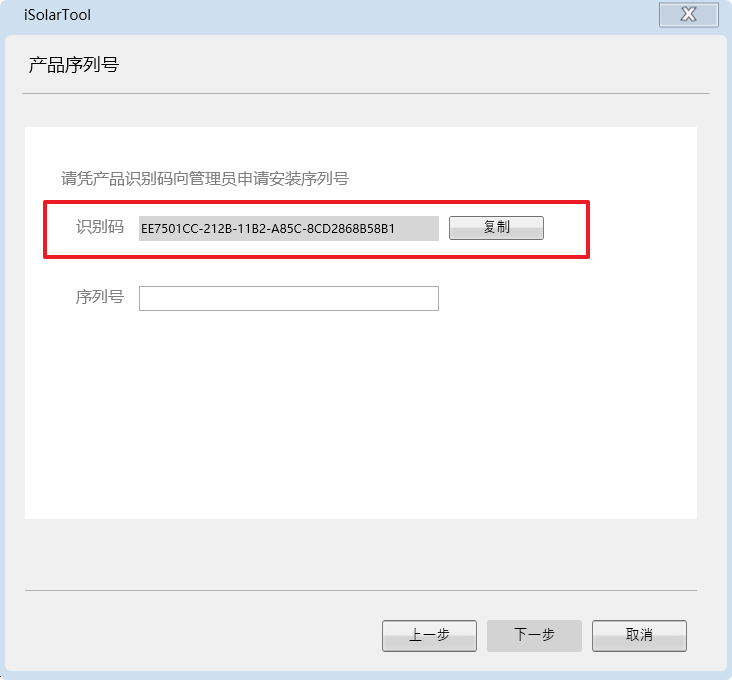

（1） 双击安装包，进入安装界面，进入下一步； （2） 用户将识别码发送给超级管理员，管理员会根据识别码生成电脑的唯一序列号，用户直接粘贴到序列号栏中，进入下一步； （3） 选择安装目录后进入安装，等待安装完成。 安装完成后，项目的图纸均存在默认安装目录下。 在项目优化计算完成后，可在生成按钮中，自定义导出到用户指定地址。

2.3. 系统要求

项目	要求
操作系统	Windows7 和 Windows10
硬件	InterCorei5-6267U@2.9GHz、8GB 内存，64 位操作系统
分辨率	1920*1080/缩放 100%

2.4. 卸载

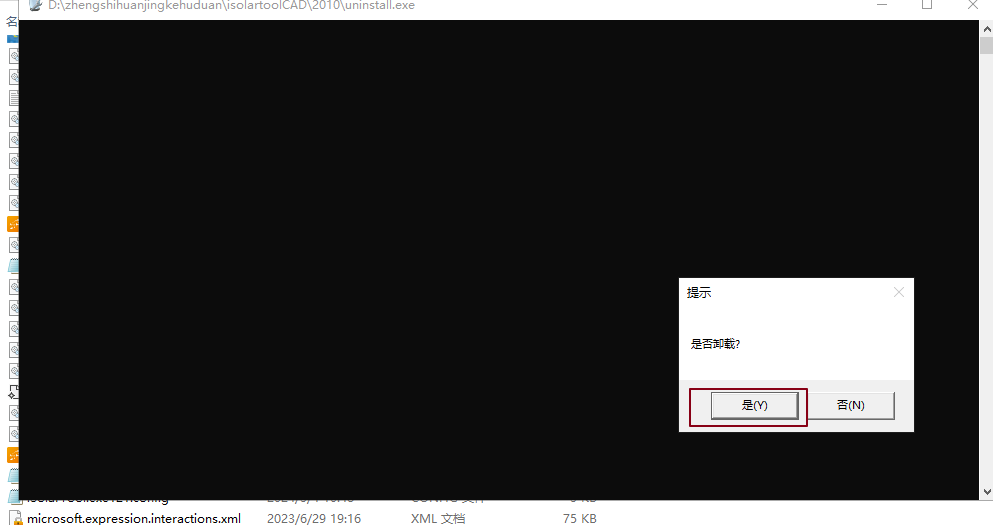

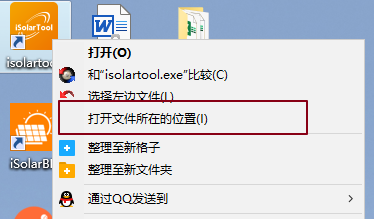

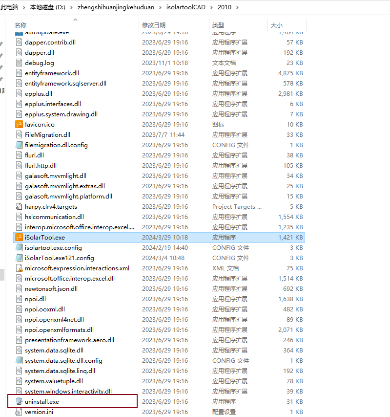

要卸载 iSolarTool，右键 iSolarTool 快捷键---打开文件所在目录，找到 uninstall.exe ，点击进行卸载，不要使用 360 等卸载软件卸载，会无法彻底删除。
若已经用 360 卸载，且，没卸干净的情况下，只能重新点击安装目录下的uninstall.exe进行二次卸载，才能确保删除干净。

2.5. 卸载后的二次安装

卸载后，再次安装，若安装到新地址下，原创建项目为空。

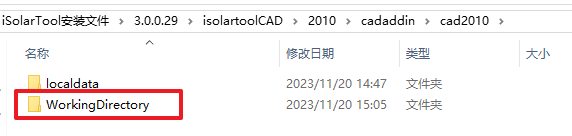

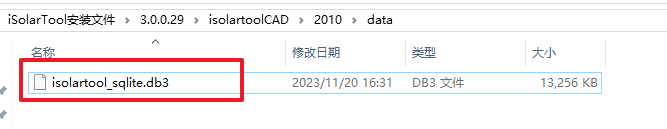

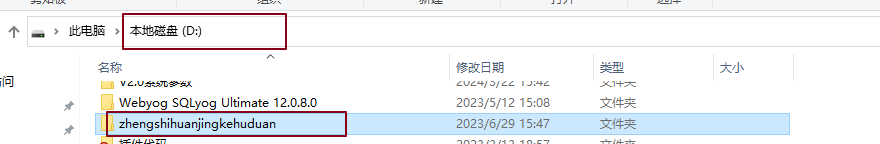

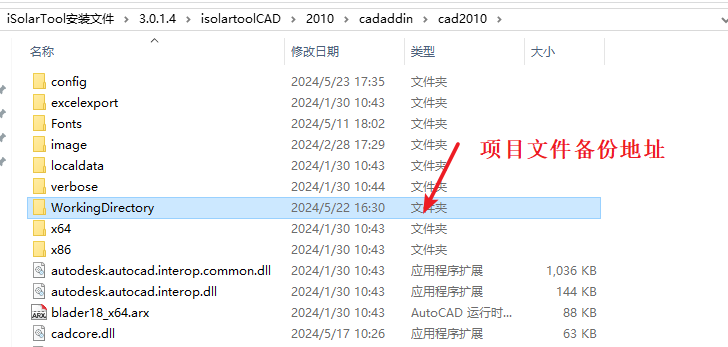

想找回原来项目，需要将上次安装目录下的sqlite文件和WorkingDirectory文件夹复制，替换本次安装目录下同名文件和文件夹，即可恢复上次卸载时项目状态。 卸载后的二次安装，如不想找回原项目，仅想找回原组件、逆变器、电缆等系统参数，仅将原安装目录下的 sqlite 数据库，替换本次安装目录下的同名文件即可。

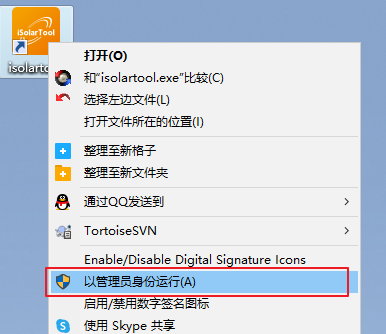

卸载异常的常见情况见 5.1 章节

第三章 iSolarTool 软件界面

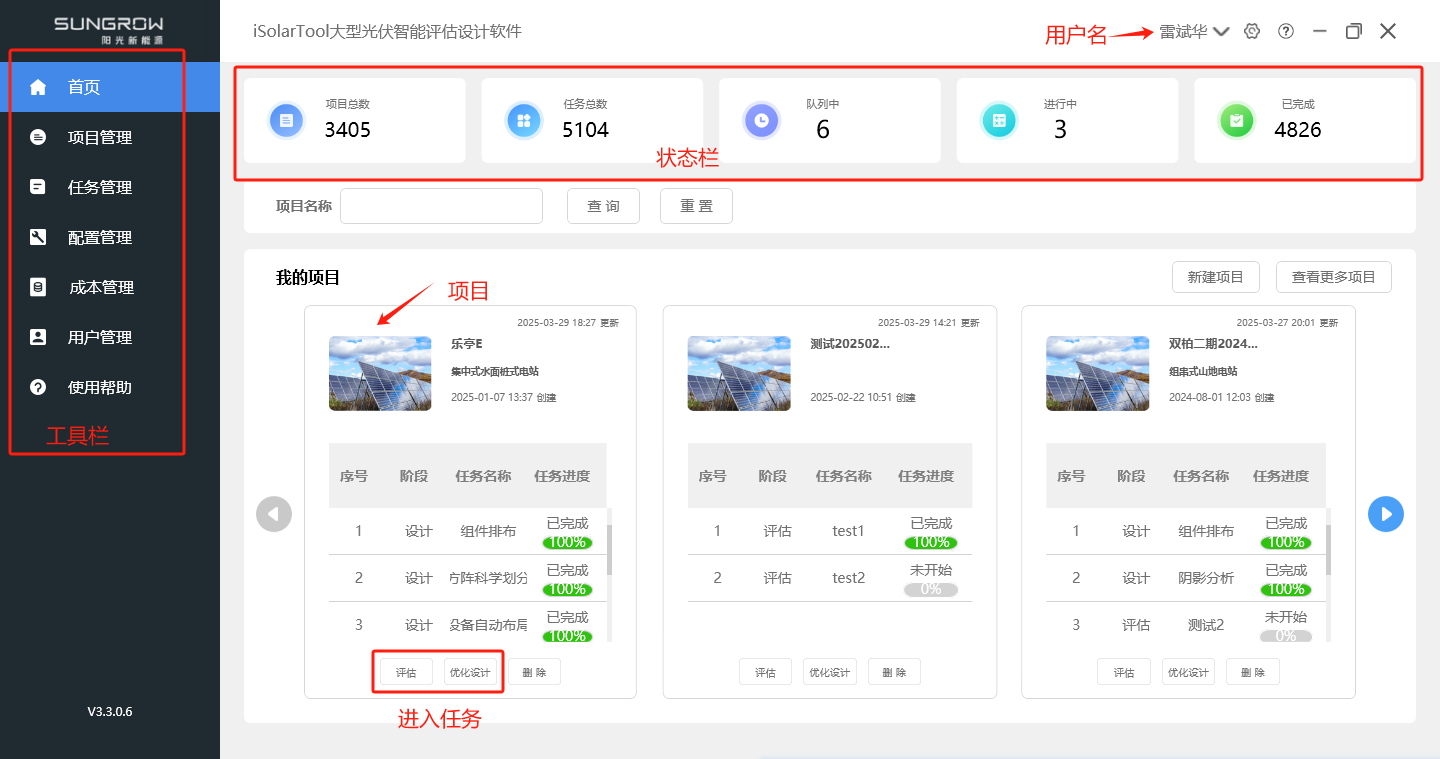

3.1. 首页

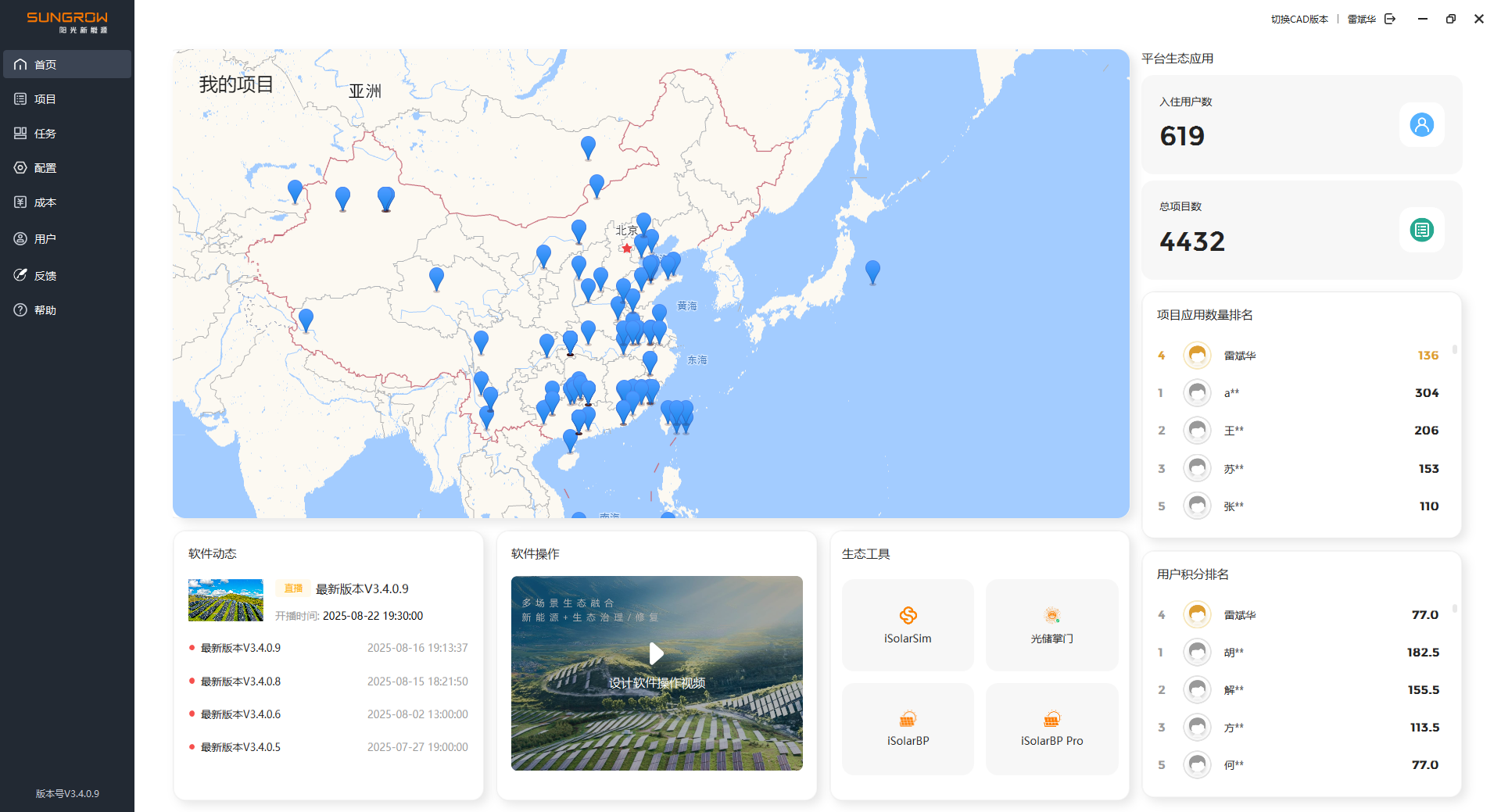

登录进入界面后进入首页，包含工具栏、软件动态、操作视频、生态工具、用户积分排名等界面。

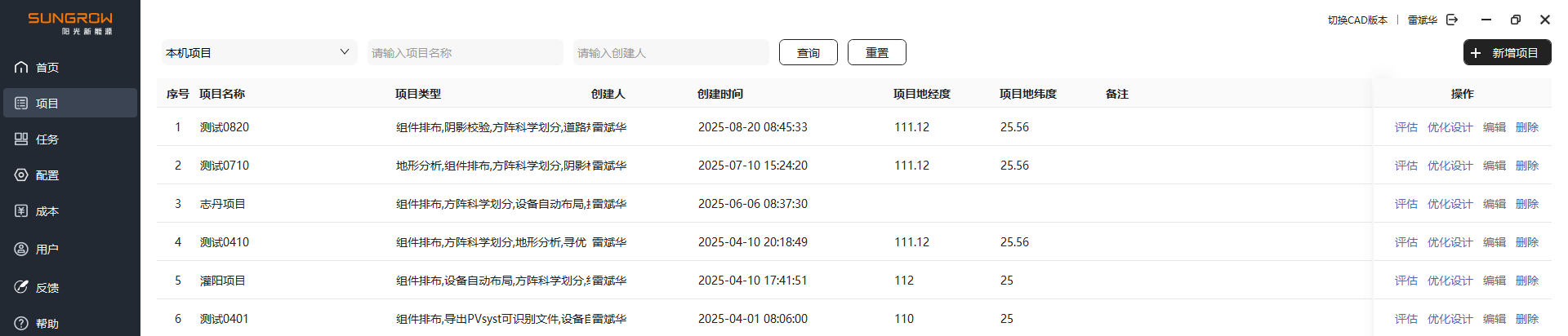

3.2. 项目管理

可以查看本人所创建的历史项目目录。从“优化设计”中进入项目进行具体设计。也可以查看每个项目的创建时间和项目进度。输入项目名称或者创建人可以查询项目。

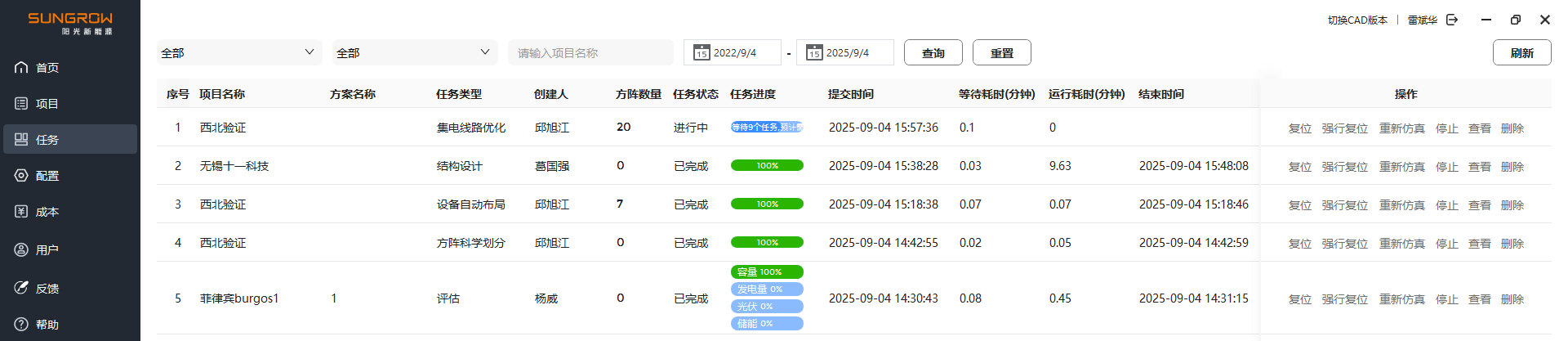

3.3. 任务管理

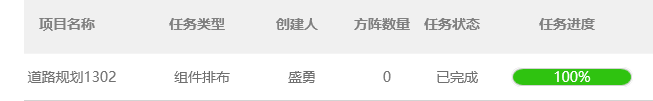

可以查看具体任务的进度和状态。当任务进度为100%为已完成，可以生成相应的图纸或清册。

RedisKey作为项目的唯一识别码，当出现报错无法解决时，可以提供给管理员来具体查询问题，帮助解决。

当任务报错时，报错信息显示在备注中，根据提示来具体修改任务参数。

操作栏下有停止、查看、删除。停止指的是停止当前项目。查看指的是查看项目目录下的图纸及其他生成文件。删除指删除项目，没有必要请不要删除项目，一经删除所有项目数据将无法找回。

通过项目名称也可以快捷搜索历史项目。

3.4. 配置管理

配置管理中，有电缆、逆变器、组件、箱变、桥架、吊管系统参数。在进行项目设计前，请查看系统参数中是否有所需的设备。所有的系统参数可以批量导入、导出，也可以单条新增。有个快捷操作：可以通过操作栏中的复制按钮，快速复制一条数据，修改这条数据中的部分参数，选择确定来快速的保存。

• 电缆参数：包含电缆规格及对应的电阻率、外径、埋地/空气敷设载流量、电缆单价、电缆施工价。

• 逆变器参数：包含逆变器规格及对应的额定功率、MPPT路数、每路MPPT可接支路数、交流侧额定电压、最大输出电流。

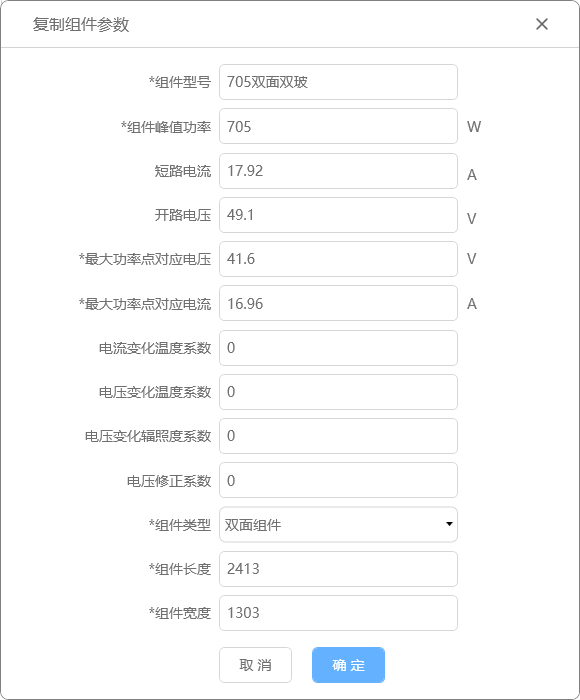

• 组件参数：包含组件规格及对应的短路电流、开路电压、最大功率点电流/电压，组件长度/宽度、单/双面组件。

• 箱变参数：包含箱变规格及对应的箱变容量、高/低压侧额定电流、高/低压侧额定电压。

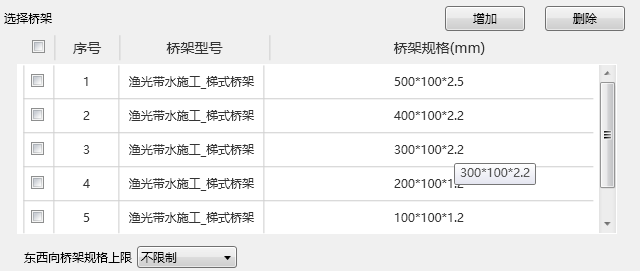

• 桥架参数：包含桥架型号及对应的跨距、单价；

• 吊管参数：包含吊管的规格及对应的套管直径、最大根数、材料单价、施工单价。


3.5. 用户管理

• 用户管理：由运营人员分配用户账户、用户名和密码，删除用户。管理员用户和工程师用户无用户管理权限。

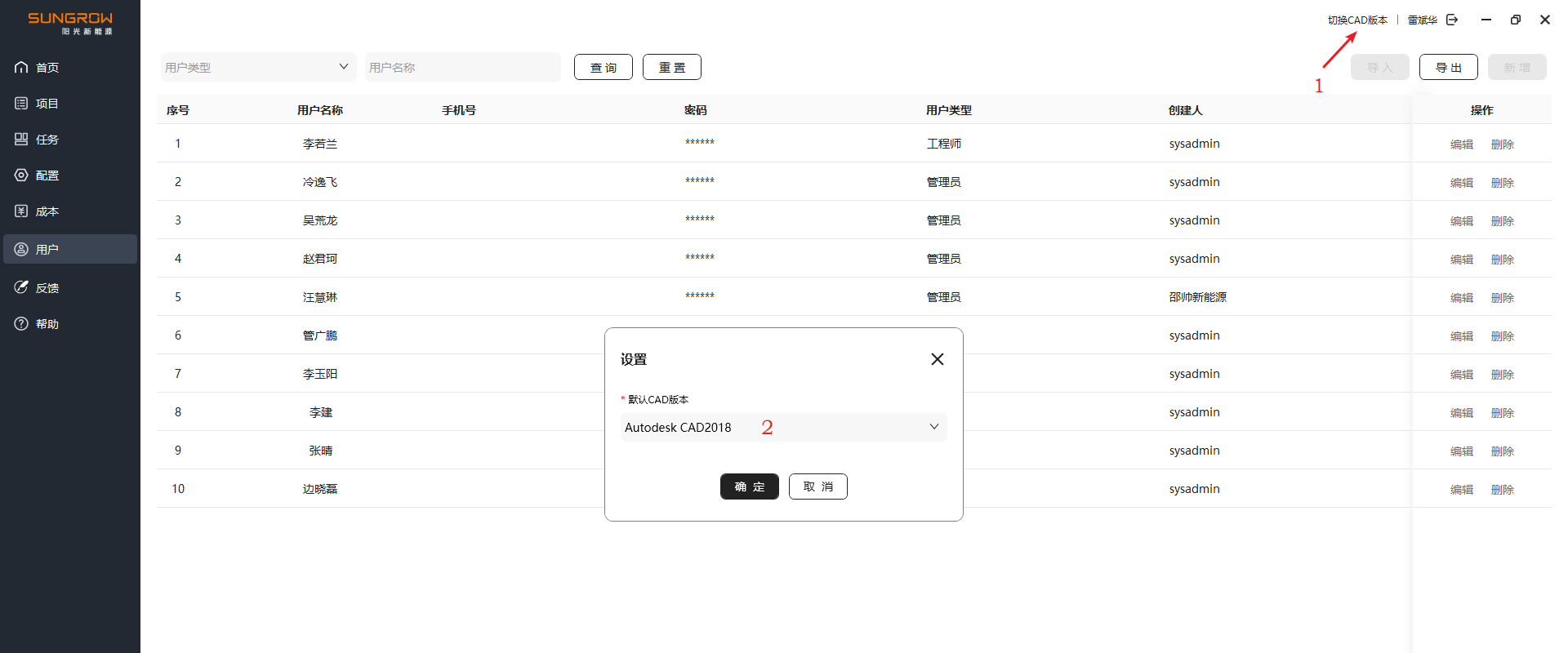

3.6. CAD 版本切换

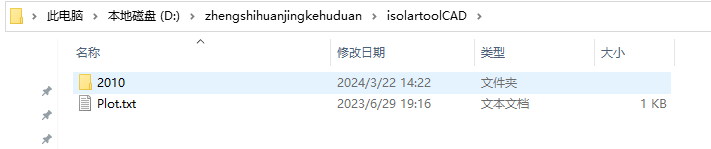

支持CAD2010/2018/2020三个版本，从右上侧的设置中切换版本。但前提是电脑要安装相应的版本。
将电脑预先安装好某一个CAD的版本，并在iST中设置响应的CAD版本，版本需一致才能正确进行后续的项目设计。电脑可以同时安装多个版本，只需要iST中设置的版本需要为已安装即可。

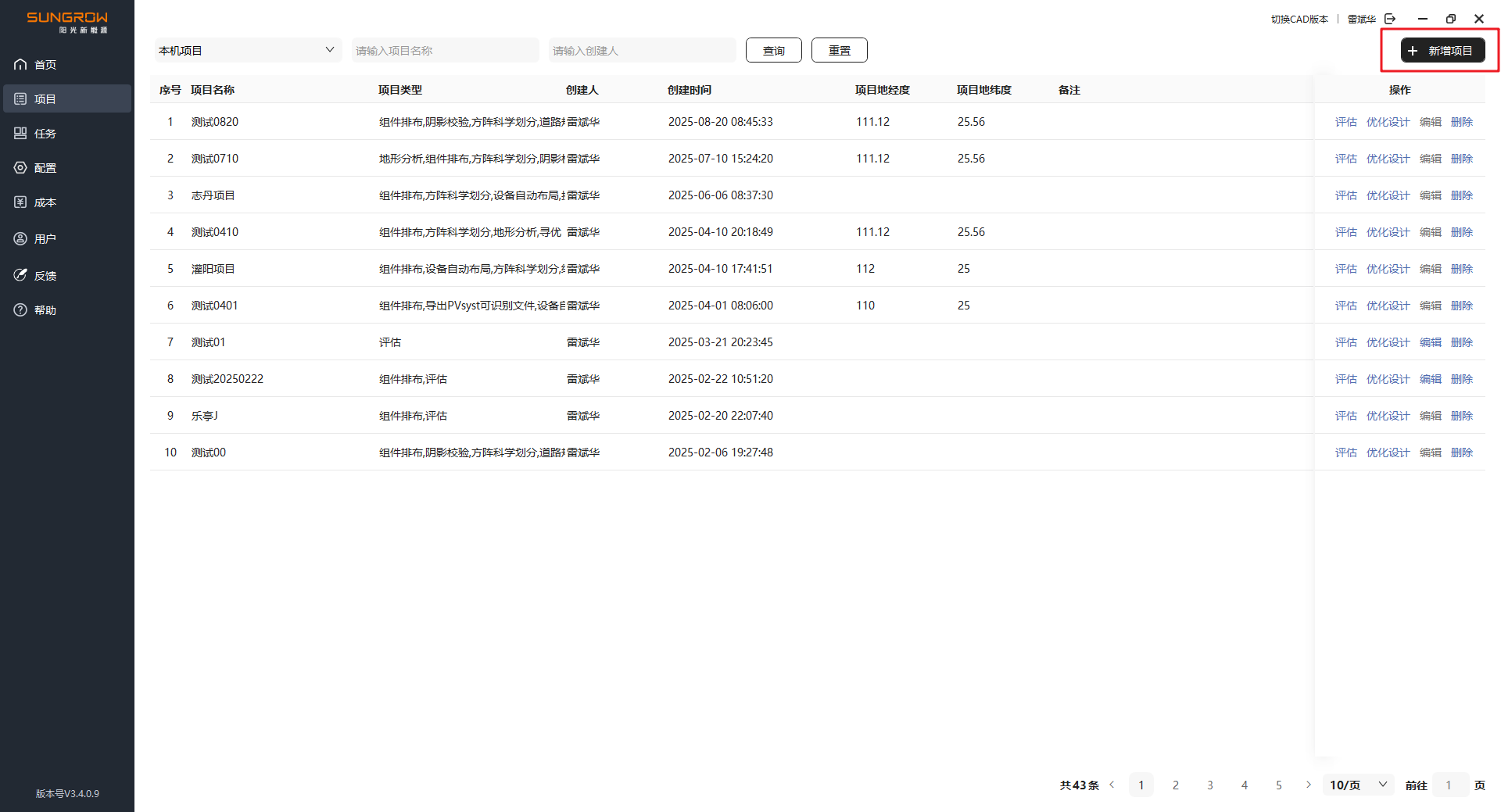

3.7. 新建项目

新建任务有两个入口，首页---我的项目---新建项目；项目管理---新建项目。

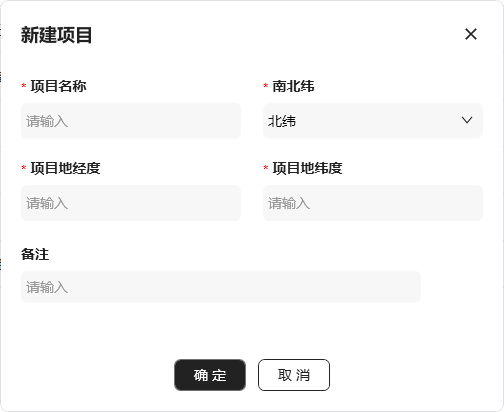

打开新建项目弹框页面，输入项目名称、备注、上传项目图片，点击【确定】后，项目创建成功，并打开项目到优化设计页面。

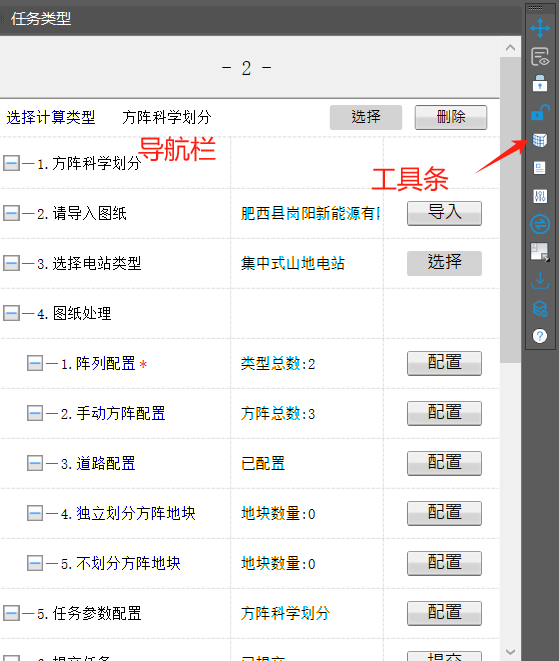

3.8. 项目导航栏、工具条

• 导航栏的主要作用为任务导航，无论什么任务，按导航栏中步骤进行图纸配置，任务参数配置，提交任务及生成结果。
• 工具条包含：
  移动设备位置：选中某个带属性的设备，移动设备位置。 iSolarTool配置后带属性的设备，无法通过CAD自带的移动操作来移动，会丢失属性。

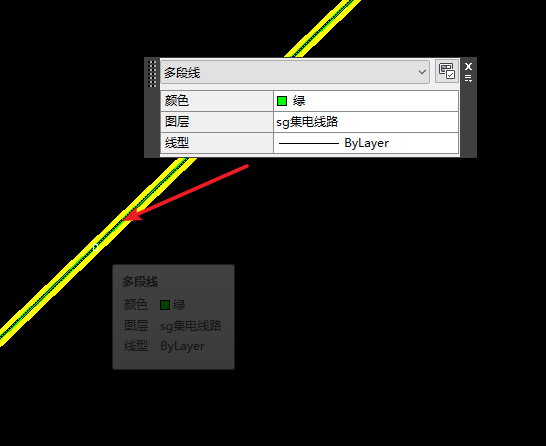

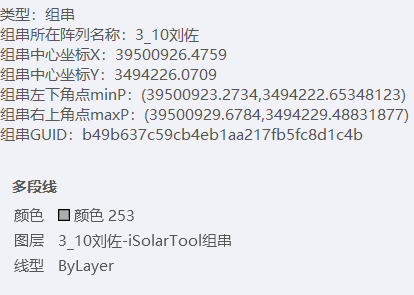

  属性查看：点击后，鼠标移动到设备上， iSolarTool设备的属性将悬浮显示。目前可展示属性的元素包含：方阵包络线、组件排布分区线、组件排布避让区、人工修改高压路径、汇流区分区线、组串、阵列、升压站、箱变、箱逆变平台、汇流箱、逆变器、架空线路。

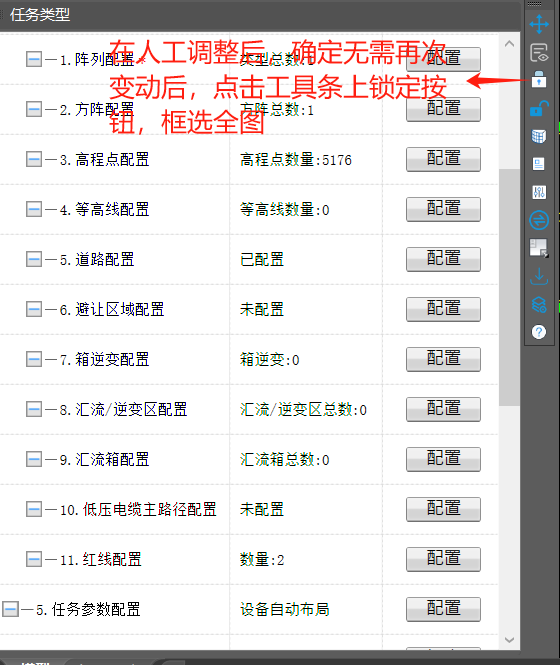

  锁定：被锁定的设备无法移动，在后续计算也不参与寻优；
  取消锁定：解锁被锁定的设备，可挪动设备；未被锁定的设备，可参数设备寻优；

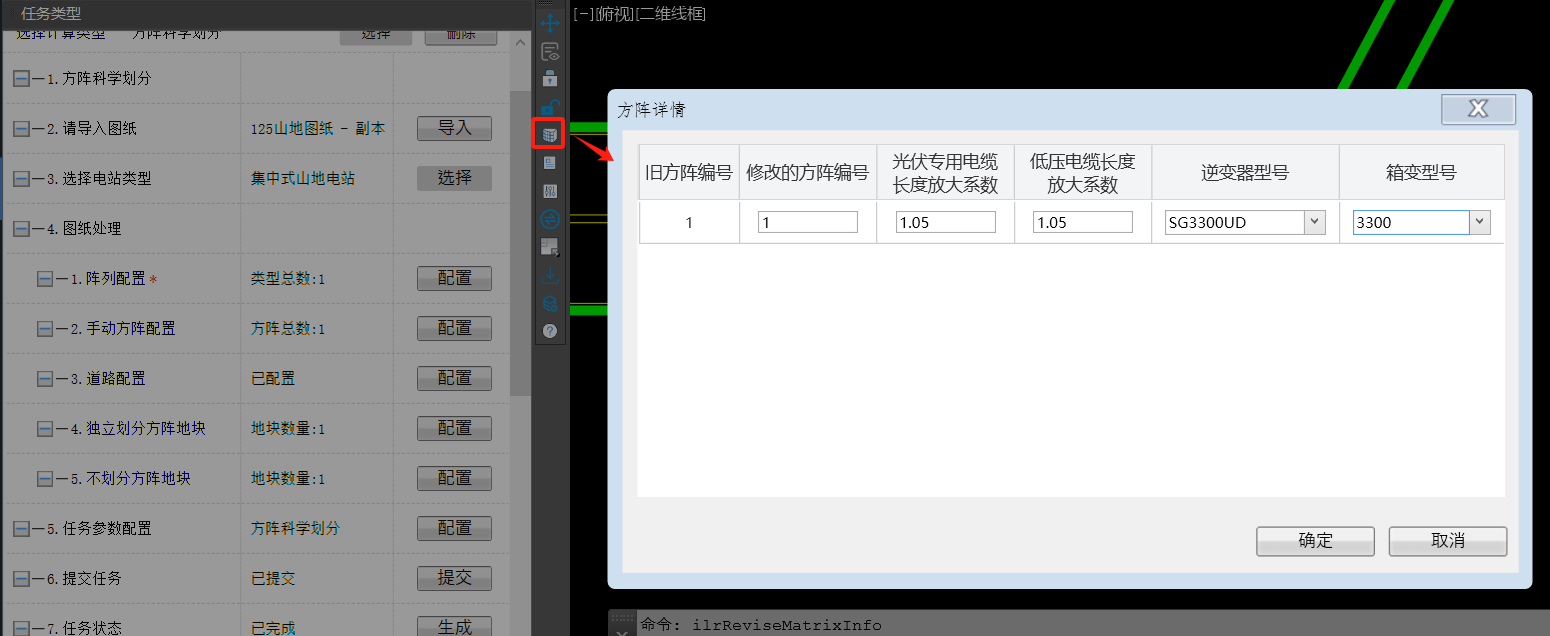

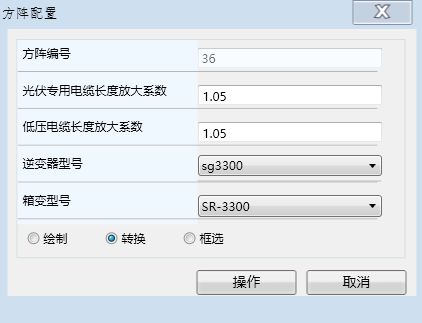

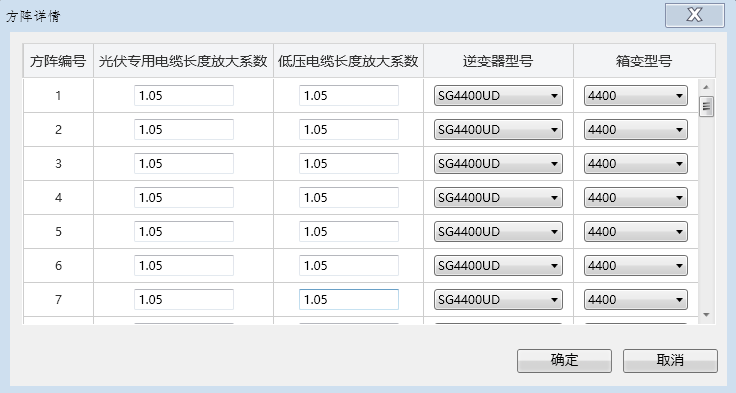

  修改方阵信息：可快速修改每个方阵的逆变器、箱变规格、电缆放大系数；

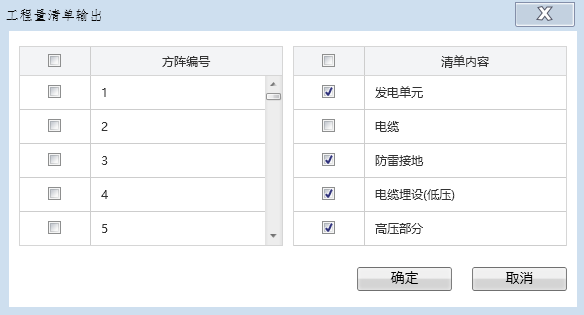

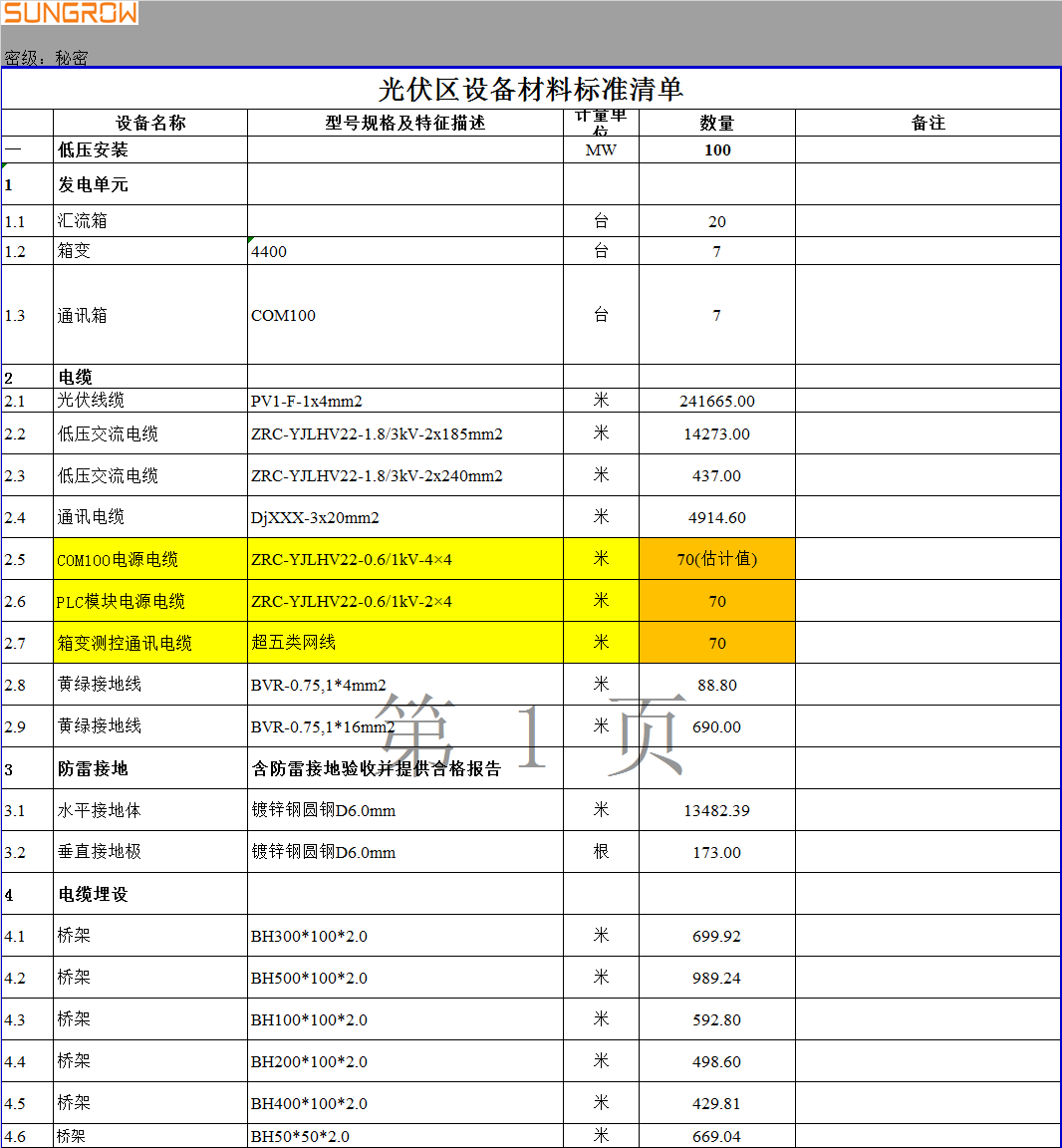

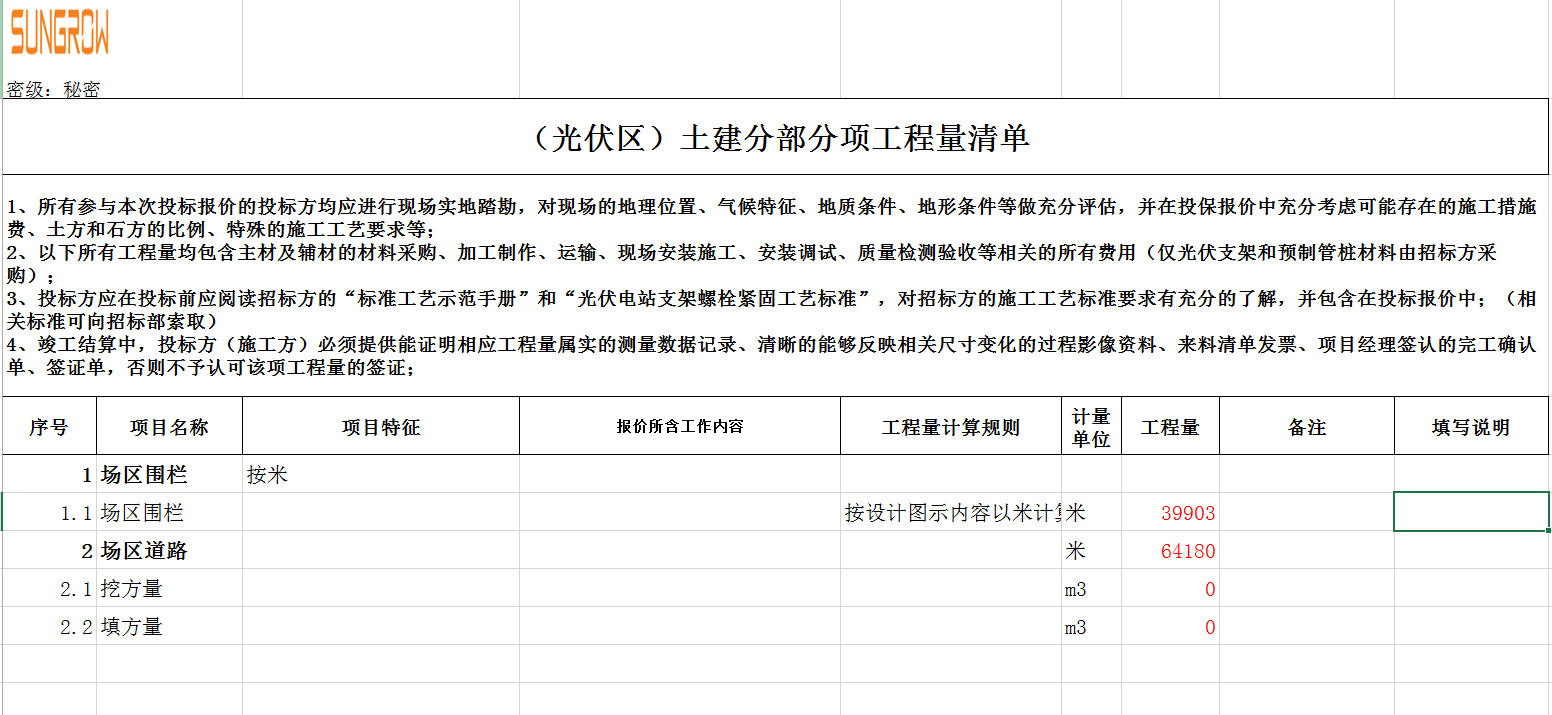

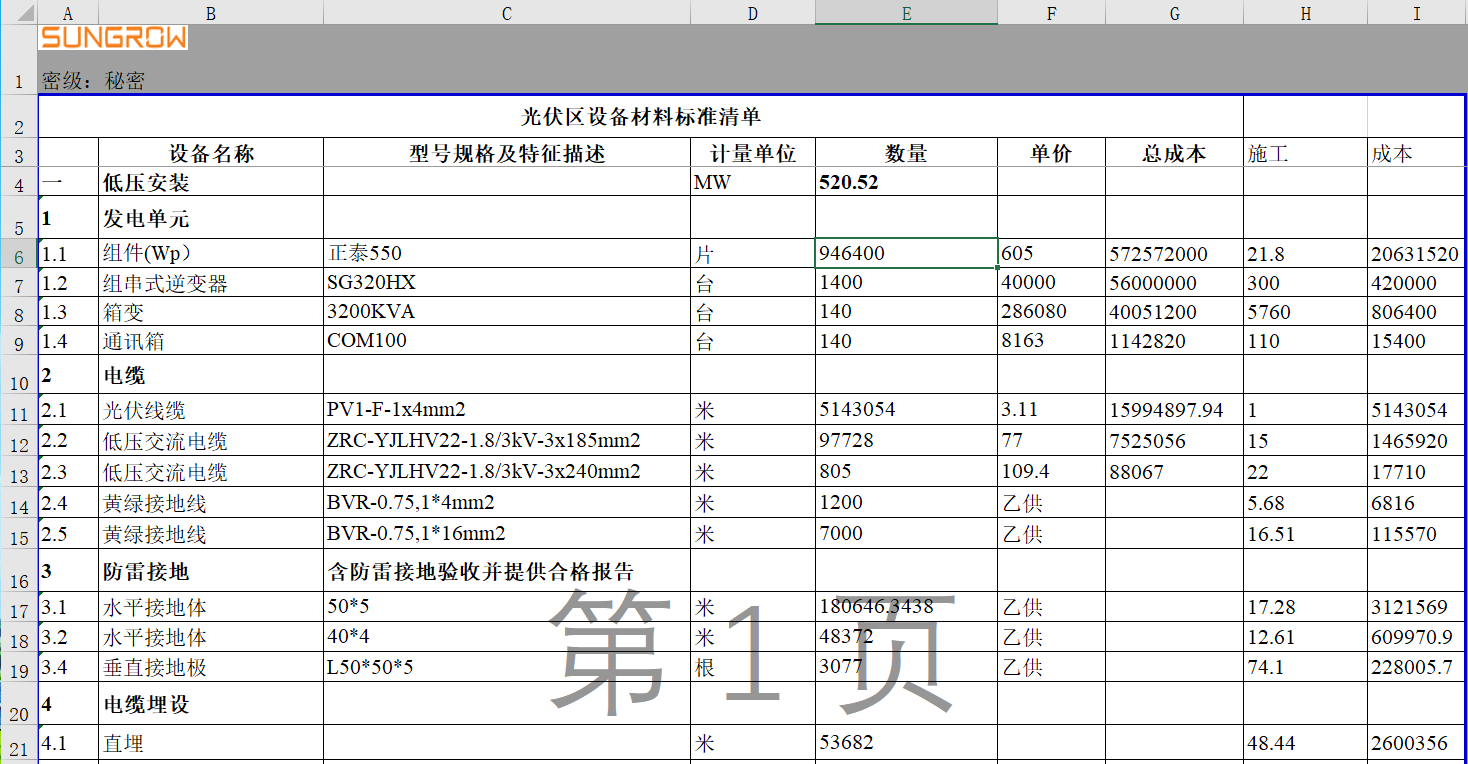

工程量清单：可导出单个、多个方阵的工程量清册；

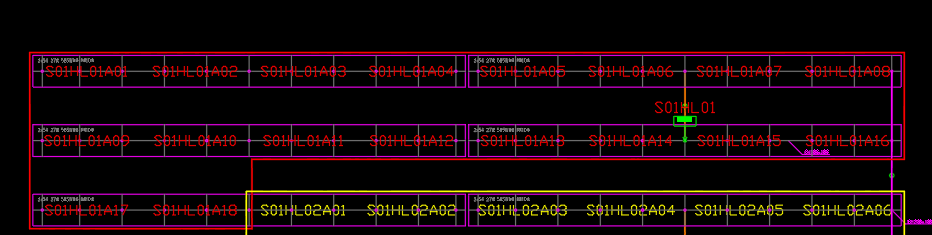

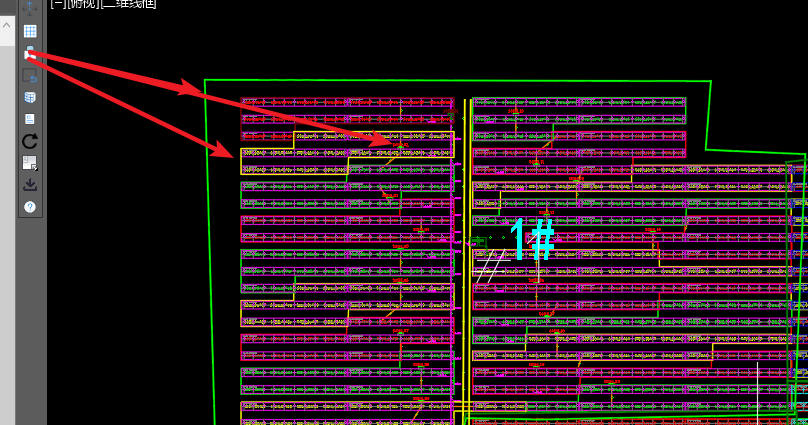

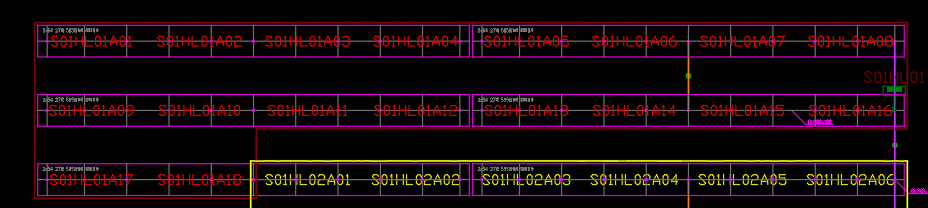

自动生成组串：根据阵列与组串情况，在每个阵列内生成组串图层；
图纸模版定制：根据定义好的图框栏，将所有图纸按定义的图框生成图纸；

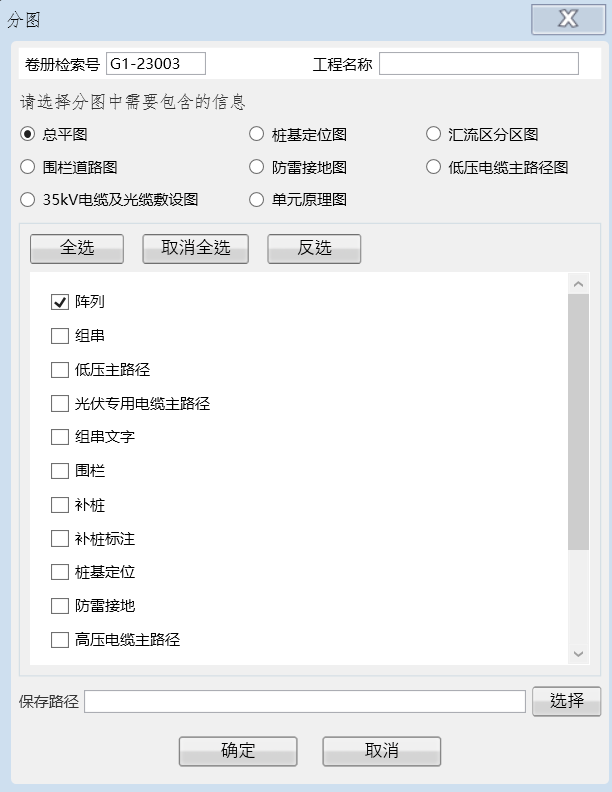

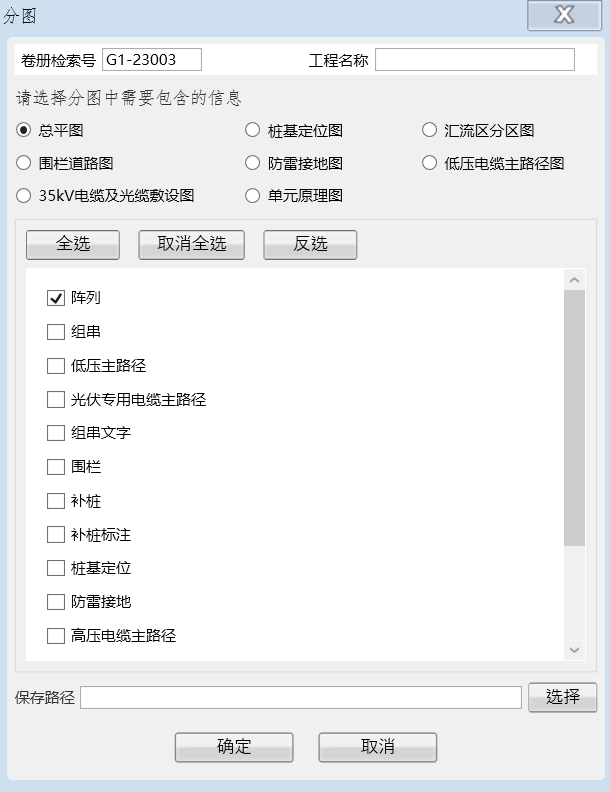

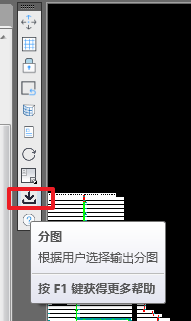

分图：根据勾选的图层来生成相应的图纸，支持输出9张分图；

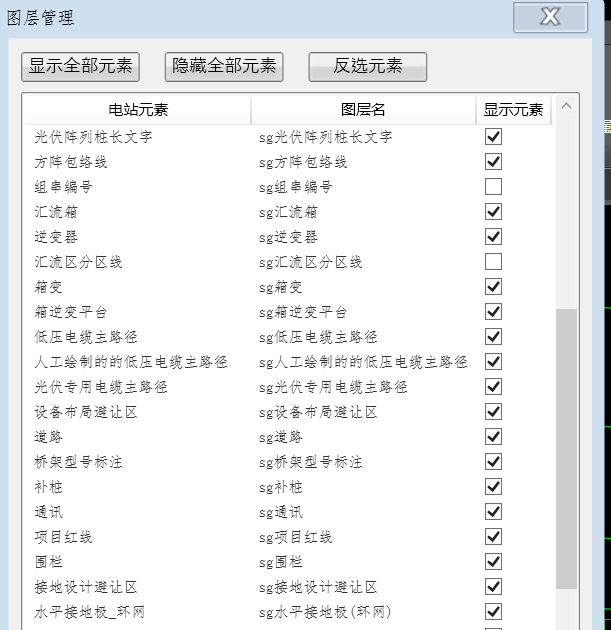

图层管理：快速对软件生成元素进行管理。仅能对iSolarTool软件所生成的众多元素进行管理。通过勾选相应的元素，来展示或隐藏。注意：当前仅对未锁定的元素进行管理，当元素被锁定（指iSolarTool的锁定，也就是后缀为-lock的图层，并非是CAD自带锁定功能）时，无法通过该工具进行快捷操作。

帮助：帮助文档查看

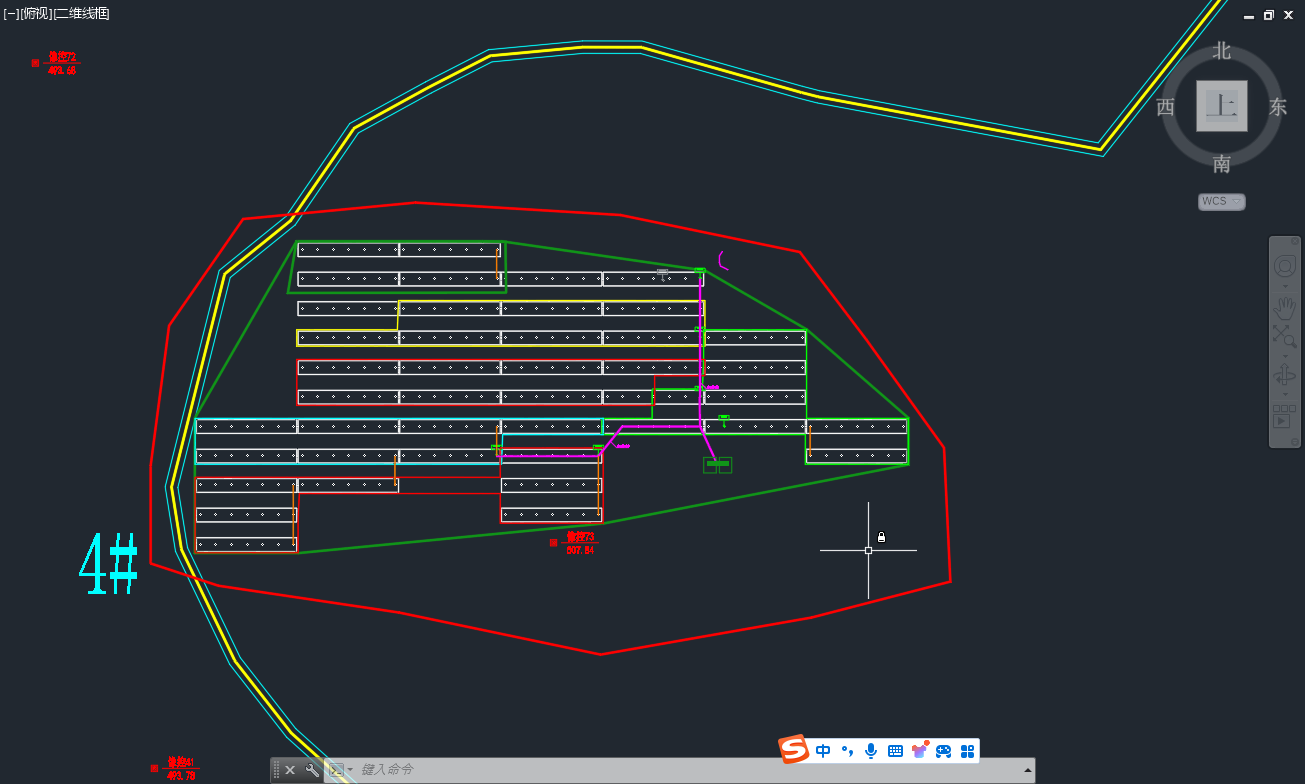

3.9. CAD 操作区

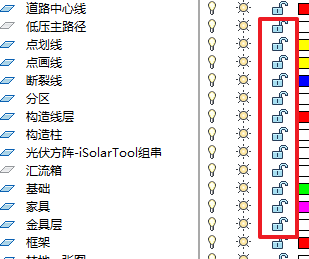

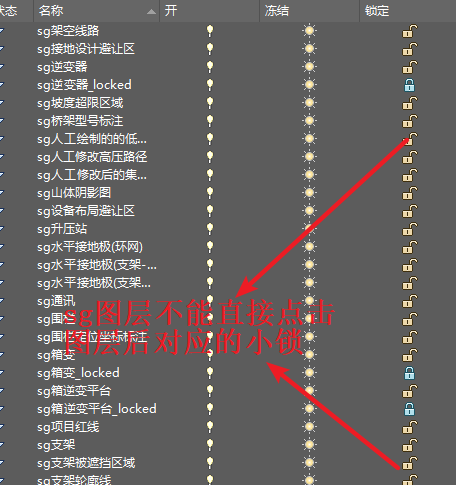

CAD操作区与CAD的基本操作一致。但是，图层的锁定逻辑与CAD有不同之处，软件所生成的图层是不能通过CAD自带的锁定按钮来锁定的，只能通过工具栏上的锁定/解锁按钮来操作。非软件所生成的图层，可以通过CAD自带图层来锁定/解锁。

第四章 软件功能

4.1. 软件主流程介绍

软件有组件排布、道路规划、方阵划分、设备布局、集电线路走线、接地设计多种功能。每个功能基本上都是先进行图纸配置，然后配置任务参数，提交计算，查看返回结果。软件功能的常用使用流程如下：

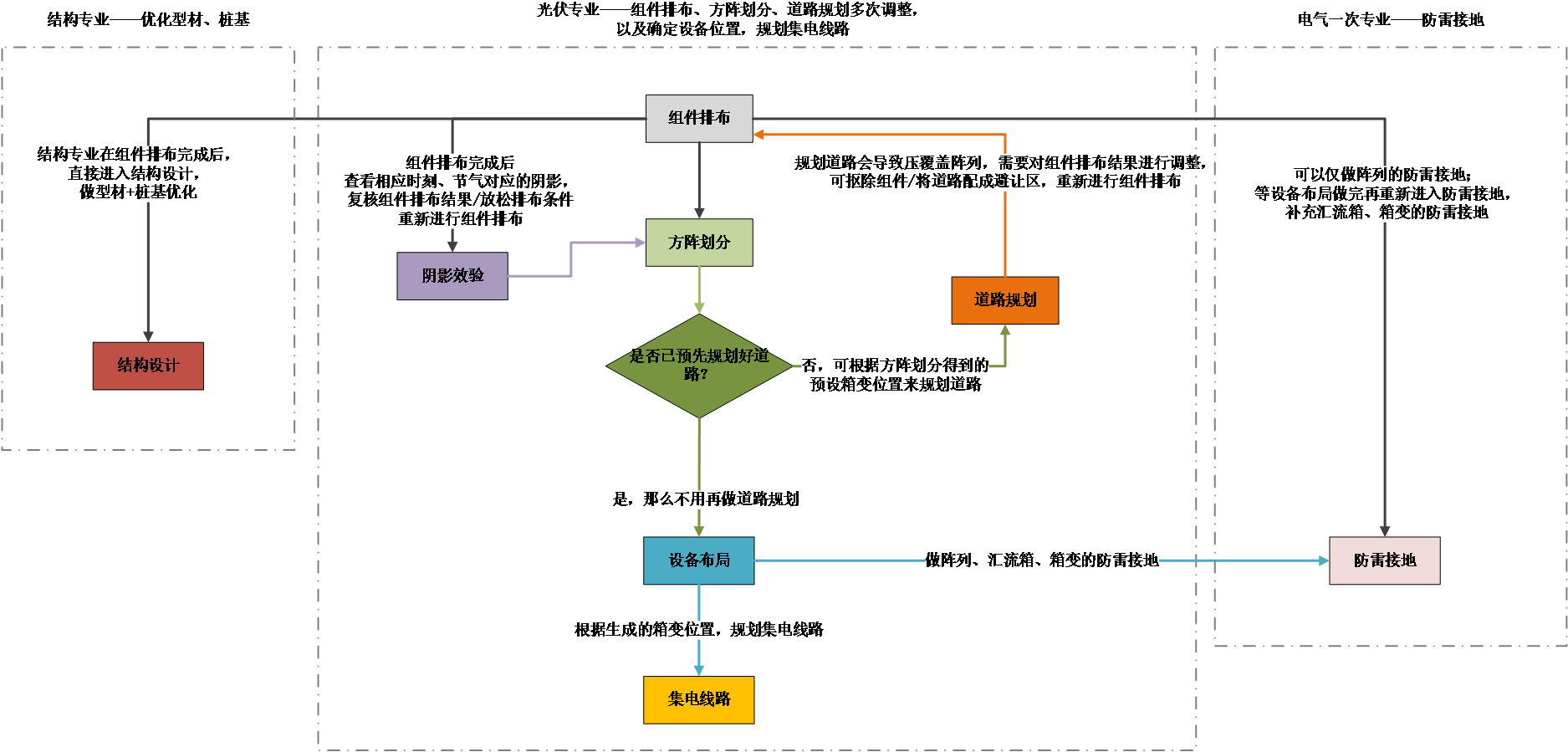

软件功能常用使用流程图

4.2. 评估与寻优

评估区域包含评语与寻优两个功能，评估功能是一套针对既定光伏系统设计方案进行精确量化分析与财务评价的标准化流程。该功能通过构建详细的物理仿真模型与财务模型，输出具备投资决策参考价值的关键指标。比如基于固定输入参数（如倾角、方位角等），输出组件排布个数，总容量，组件排布结果，以及根据输入的不同固定参数，计算得到光伏系统的总发电量、经济性和储能经济性。
寻优功能采用多目标优化算法在预设参数空间内自动搜索光伏系统的最优配置方案。该功能通过建立参数化模型与优化目标函数，解决多变量约束条件下的最优解搜索问题。比如输入可变参数的取值范围（如容配比范围及步长、方位角范围及步长、间距范围及步长等），输出每个方案的关键参数和指标对比并根据目标函数选择方案范围内最优方案。
通俗说评估解决“按我现在这个设计，25年能发多少电？投资回报率是多少？”的问题，而寻优解决“在我的这块地上，怎么设计才能让我的投资回报率最高？”的问题。

4.2.1. 打开功能模块

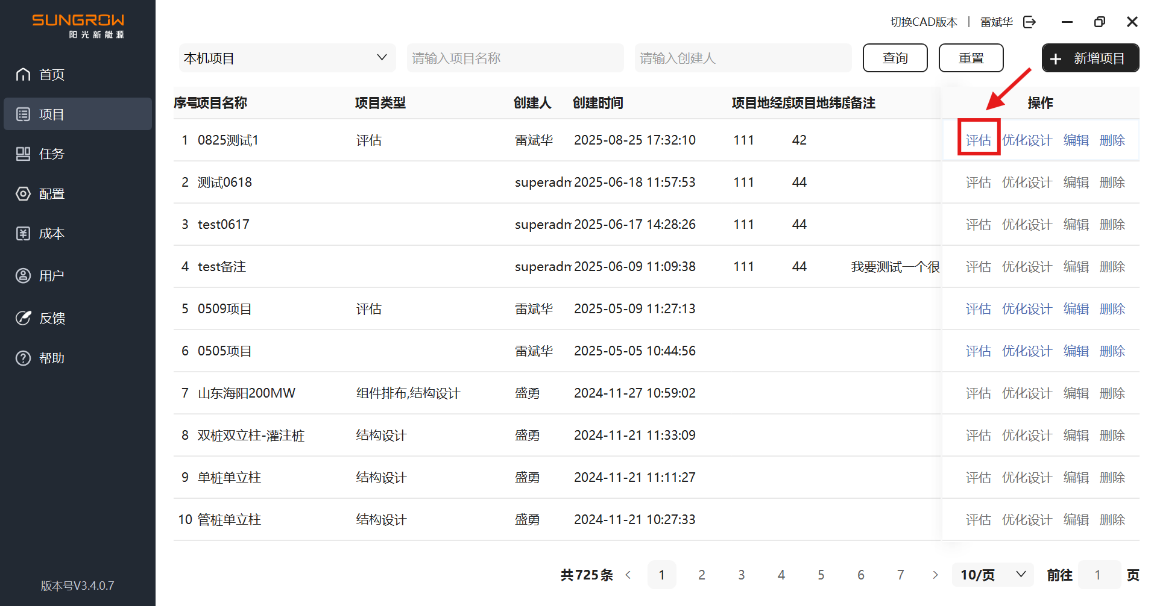

点击项目操作下的评估选项，进入评估页面，需要注意的是，当前创建人只可操作自己创建的项目。

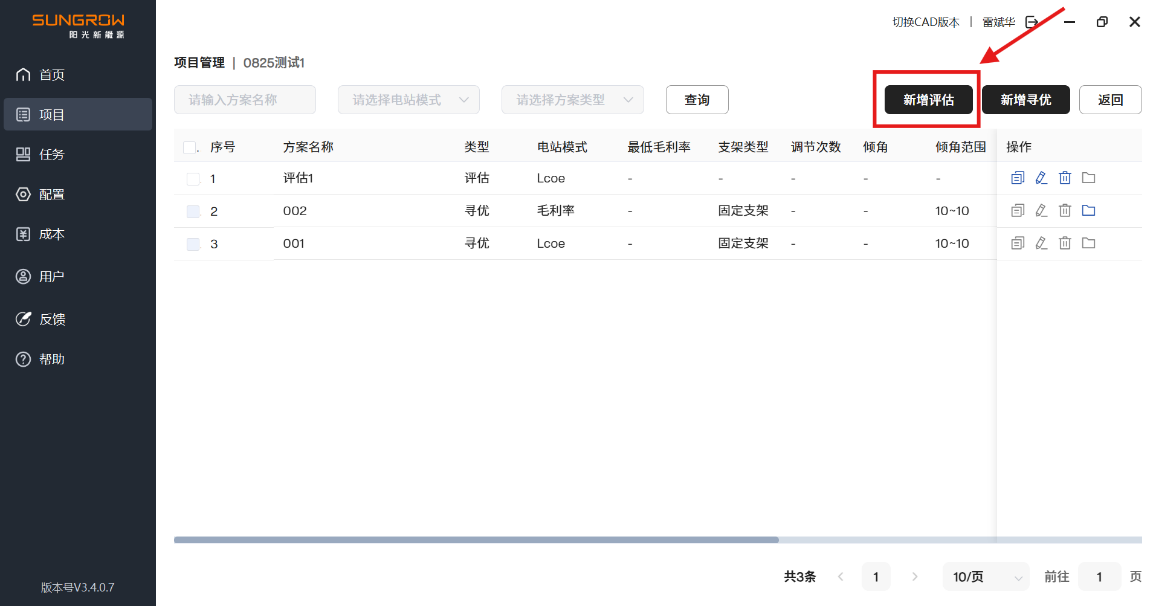

4.2.2. 新增评估

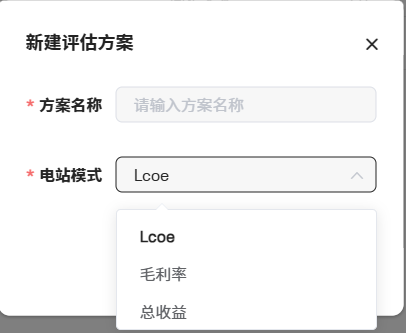

点击新增评估，输入评估方案名称（注：同一项目下的各个评估之间名称不能相同），选择电站模式：LCOE、毛利率、总收益。如果电站模式选择总收益，则需要再填写毛利率。

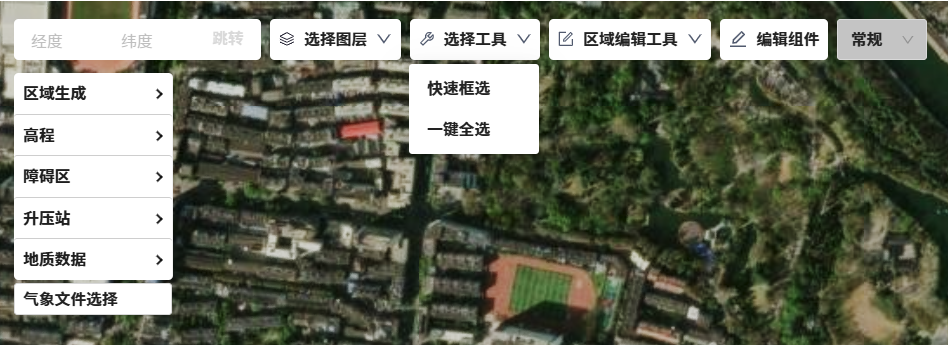

4.2.3. 工具栏区域

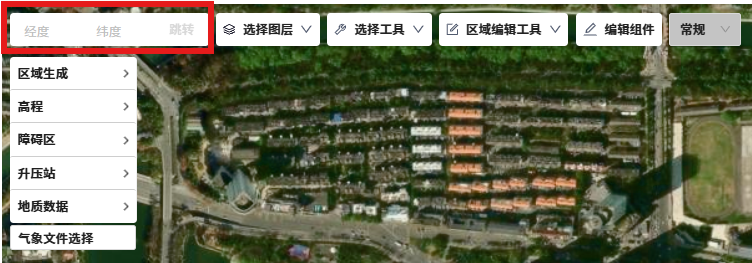

经纬度里输入经纬度，点击跳转，地图将跳转至指定经纬度地域。

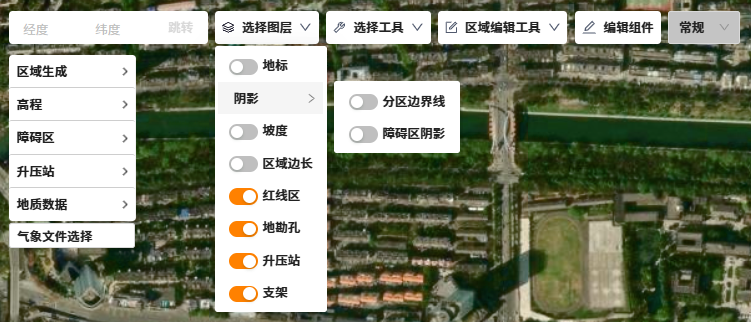

选择图层，打开某图层，地图上显示对应图层。

选择工具，可选快速框选和全部取消。

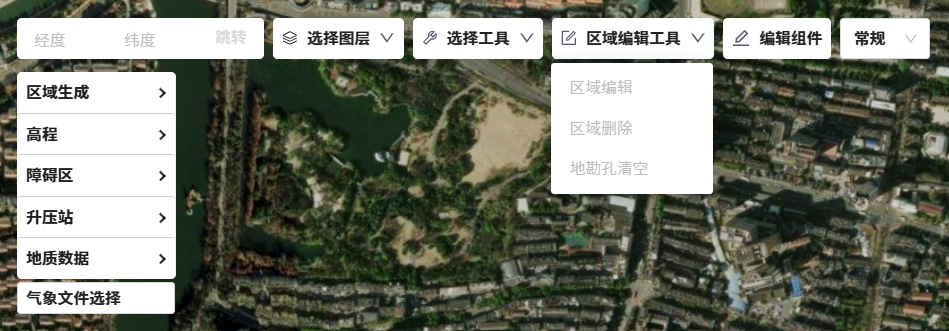

区域编辑工具，可以选中某区域，进行区域编辑、区域删除以及地勘孔清空。

编辑组件：可对组件进行编辑。
常规：常规状态，则可以编辑组件，整县状态，则无法编辑组件。

4.2.4. 区域生成以及相关配置

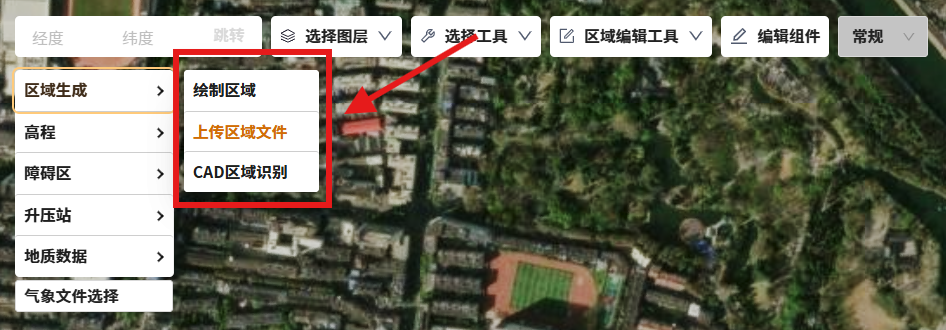

区域生成，有三个选项：绘制区域、上传区域文件、CAD区域识别。

绘制区域：在右侧地图区域进行绘制，单击地图显示红点，再单击地图，两点连成红线，依次单击地图，点与上个单击点连线，双击地图结束连线。
上传区域文件：点击上传对应文件，仅支持kml/kmz文件。

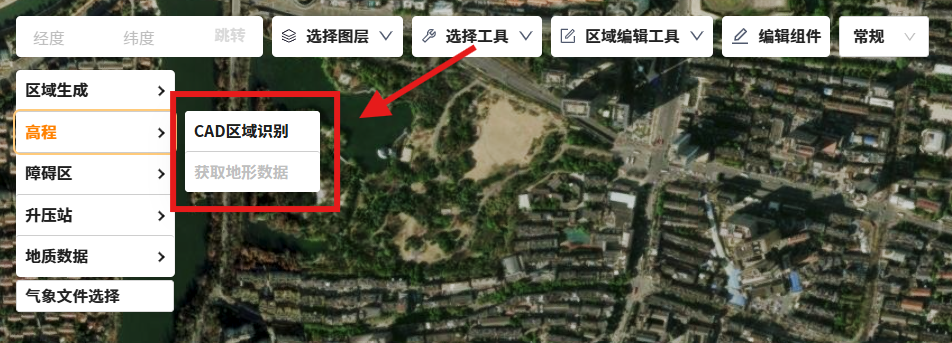

CAD区域识别：1、上传dwg文件，CAD文件选择可选择以前上传过的dwg文件；2、分区选择，可选配置高程、障碍区域以及障碍路段相关数据；3、坐标转换，对半球、坐标系、投影方式和度带号进行选择配置，其中坐标系和投影方式选择绑定，CGCS2000对应高斯克吕格3度带，WGS84对应UTM。
在未区域生成之前，高程中的获取地形数据，障碍区中的获取道路数据、获取湖泊数据、获取河流数据是禁用状态。

在区域生成之后，以上几个功能可用。

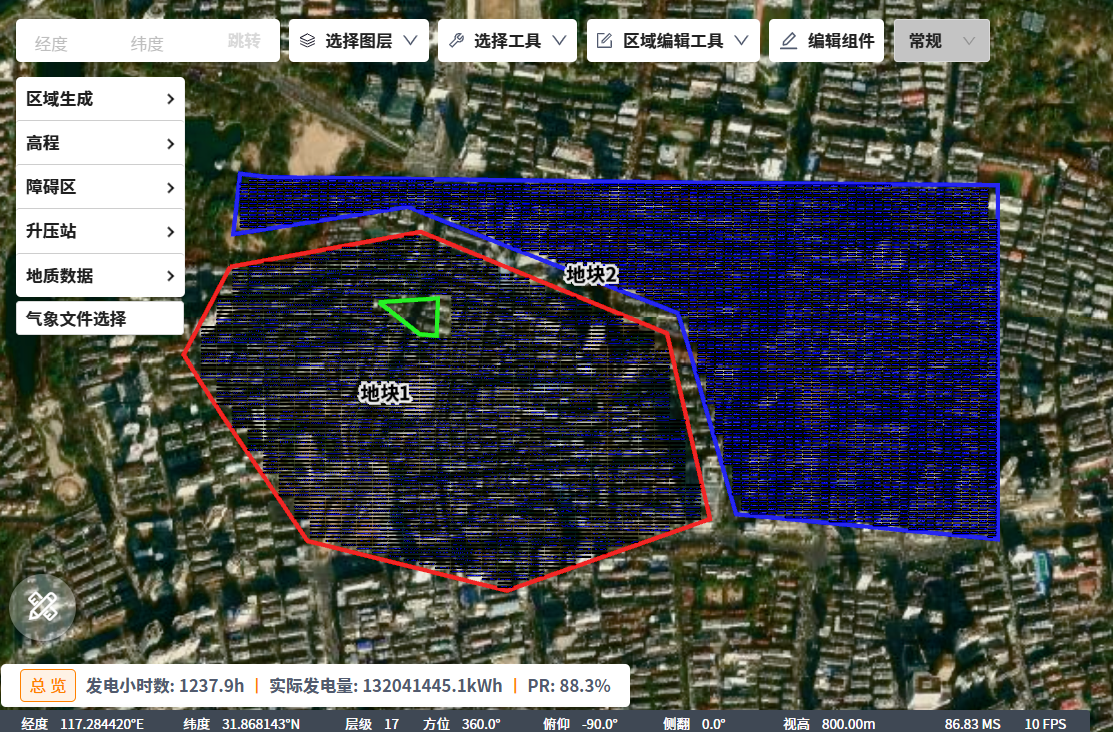

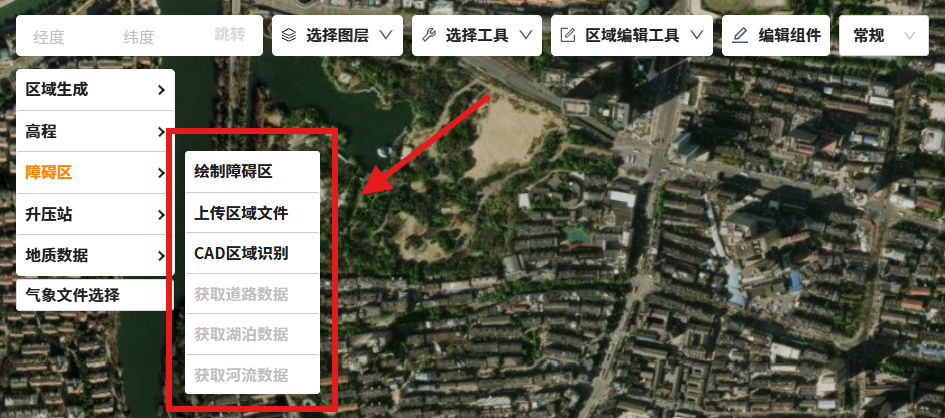

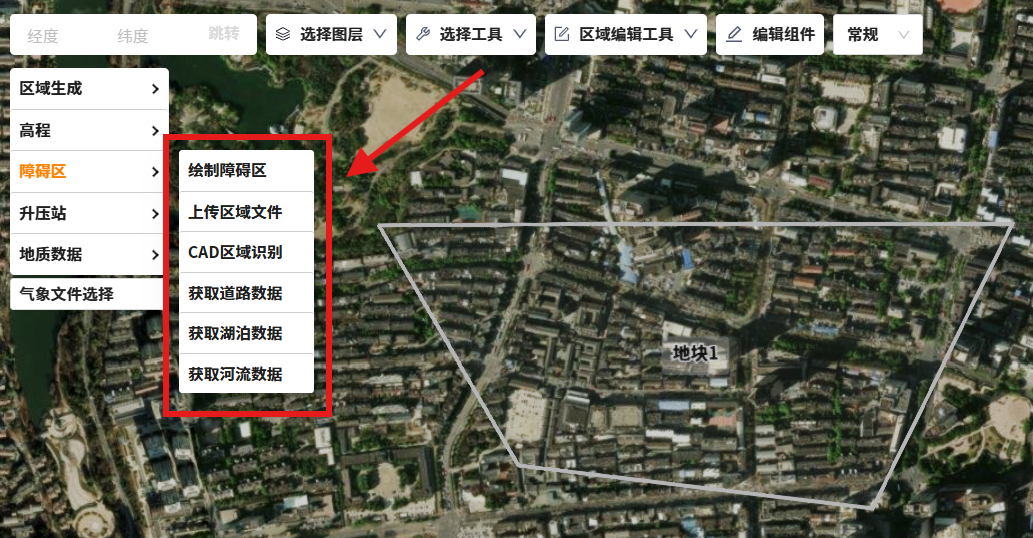

紧接着，可以在生成区域内绘制障碍区以及升压站。白线代表区域生成、黑线代表障碍区、绿色表示升压站。其中障碍区的绘制和生成区域一样，可以在地图直接绘制、上传区域文件或者CAD区域识别。

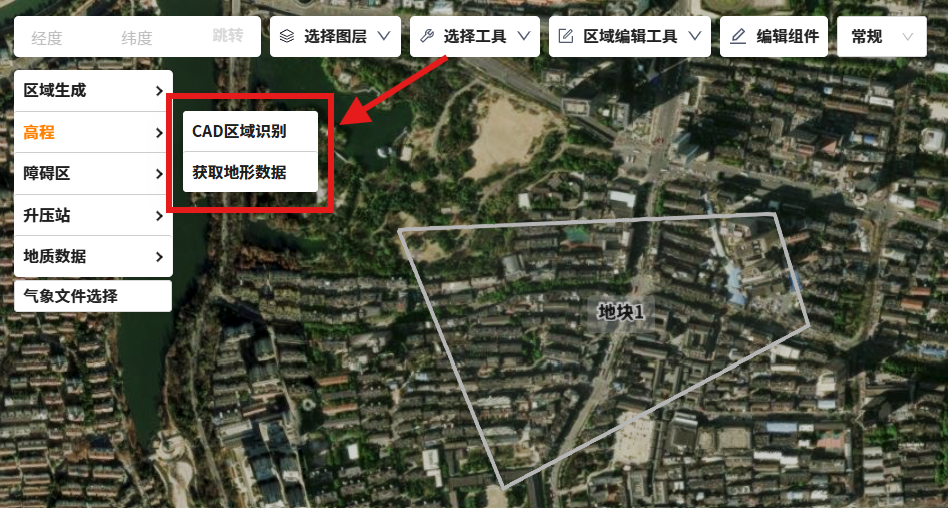

高程：排布区域模式为山地模式时，需获取地形数据。

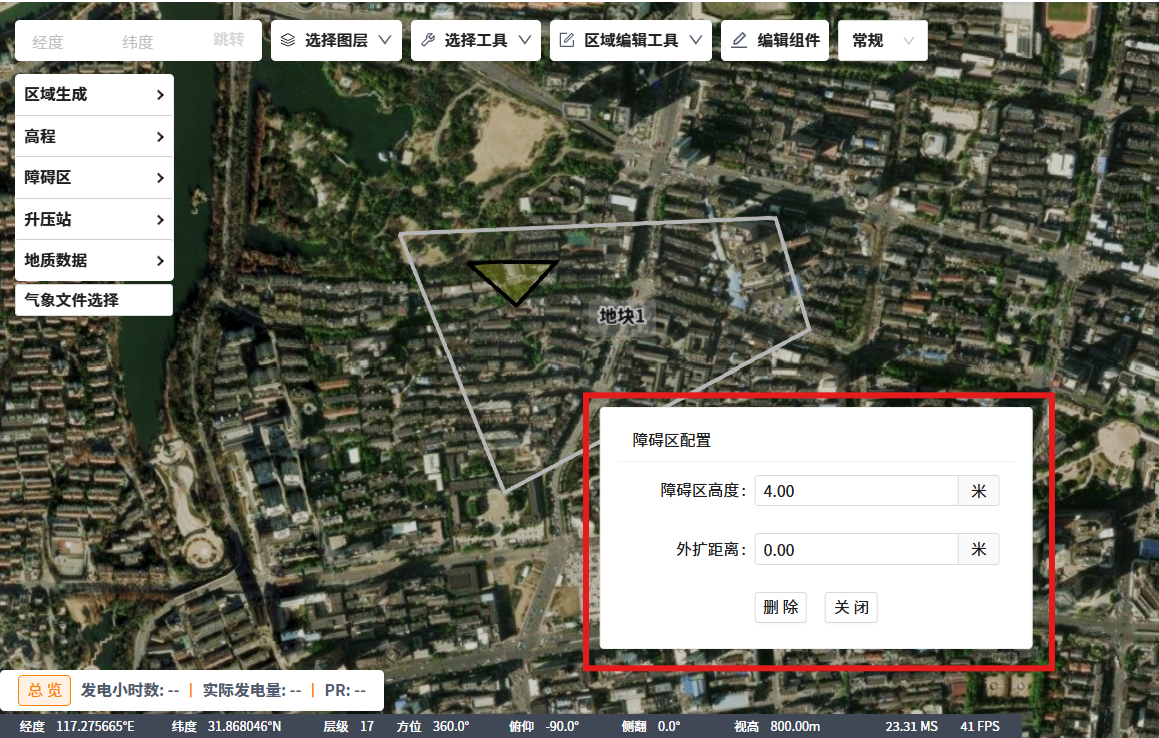

障碍区（可选）：障碍区绘制方式和生成区域一样，单击地图开始，双击地图结束。双击地图结束时，会弹窗配置障碍区的高度和外扩距离，以及可选删除障碍区。

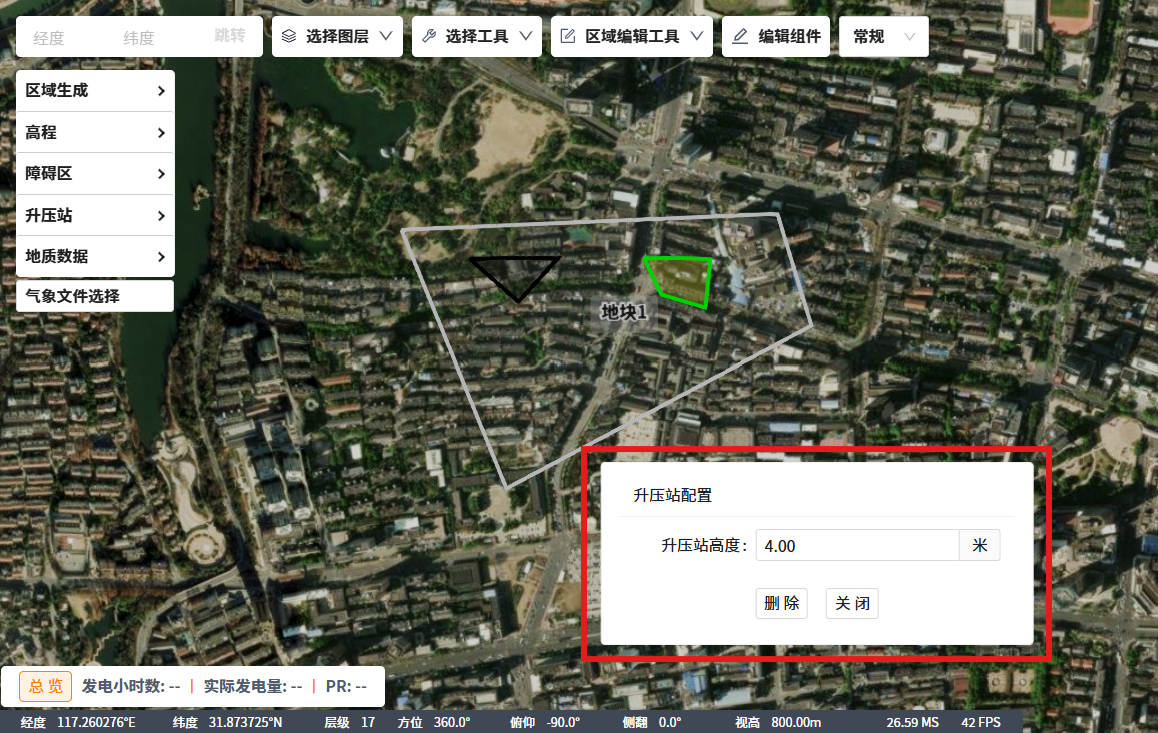

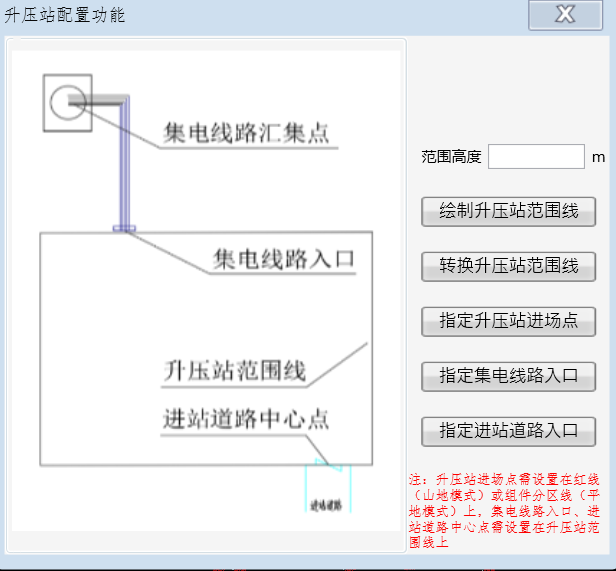

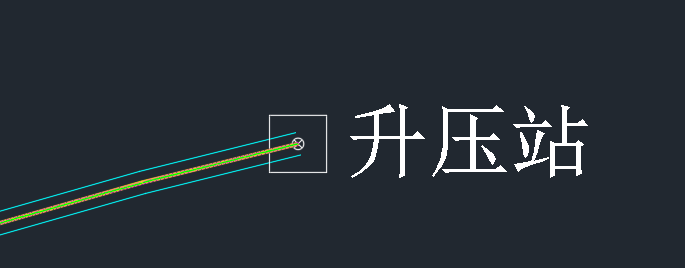

升压站（必选）：升压站绘制方式和生成区域一样，单击地图开始，双击地图结束。双击地图结束时，会弹窗配置升压区的高度，以及可选删除升压站。注意：升压站只可绘制一个。

地质数据：可选地勘数据导入、人工配置地勘孔和岩石数据配置。如果选择可选地勘数据导入，针对在智能地勘系统录入该项目的地勘数据，可选择项目名称点击绘制地勘孔，软件将生成勘探孔位；如果选择人工配置地勘孔，则可以配置相关地层数据；如果选择岩石数据配置，则可以配置相关岩石数据，此数据主要影响打桩的粗度和深度。 气象文件选择：点击气象文件选择，可下拉输入框进行选择，或者上传气象文件。

以上配置完成，则可以开始进行绑定场景。

4.2.5. 新增评估-容量

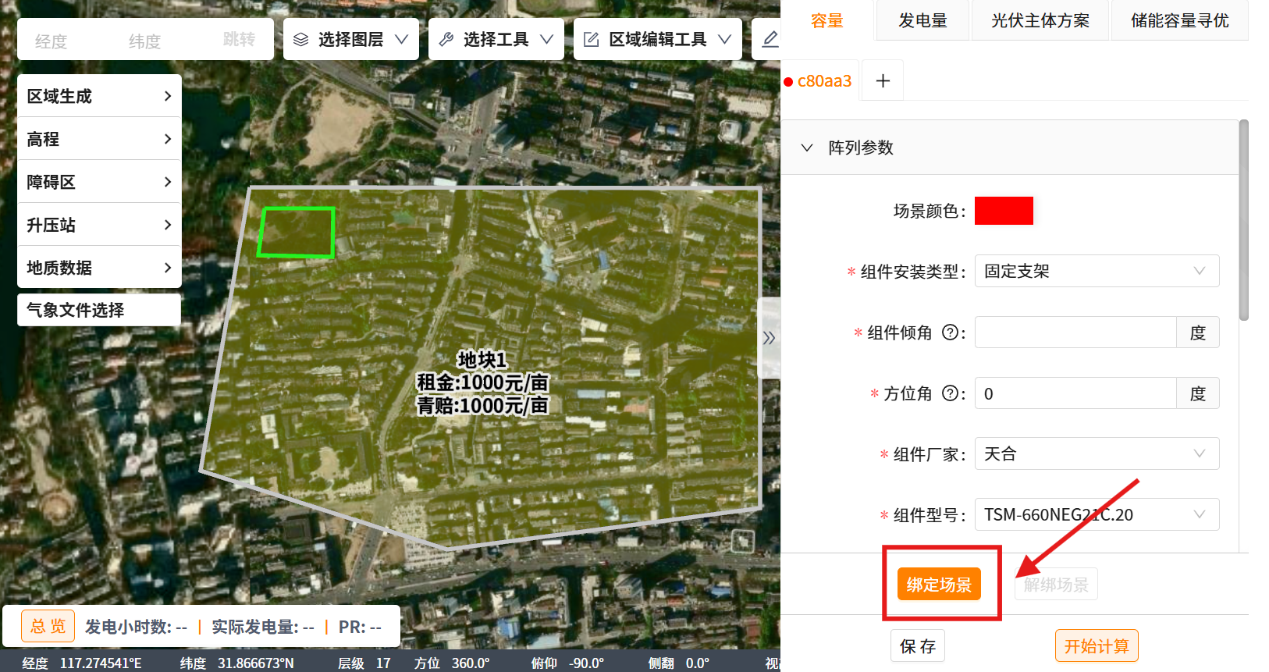

绑定场景：点击选中地图上的区域生成，再绑定场景，此时地图的区域生成边框变成场景设置的颜色。

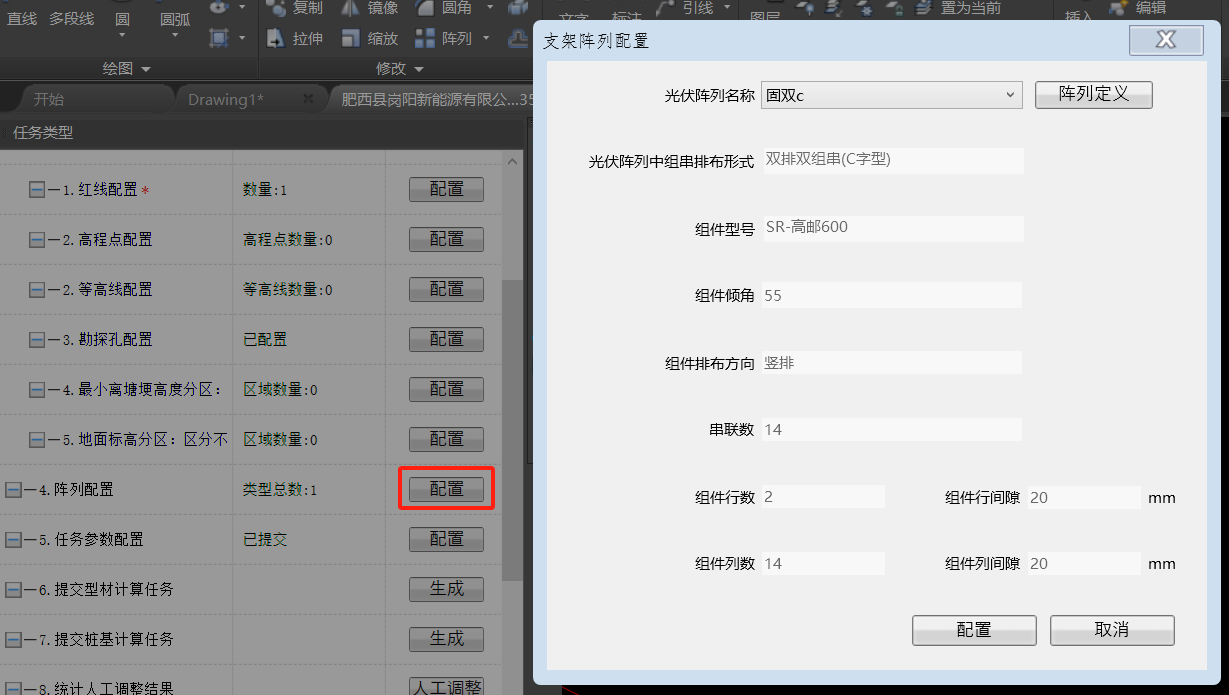

4.2.5.1. 阵列参数

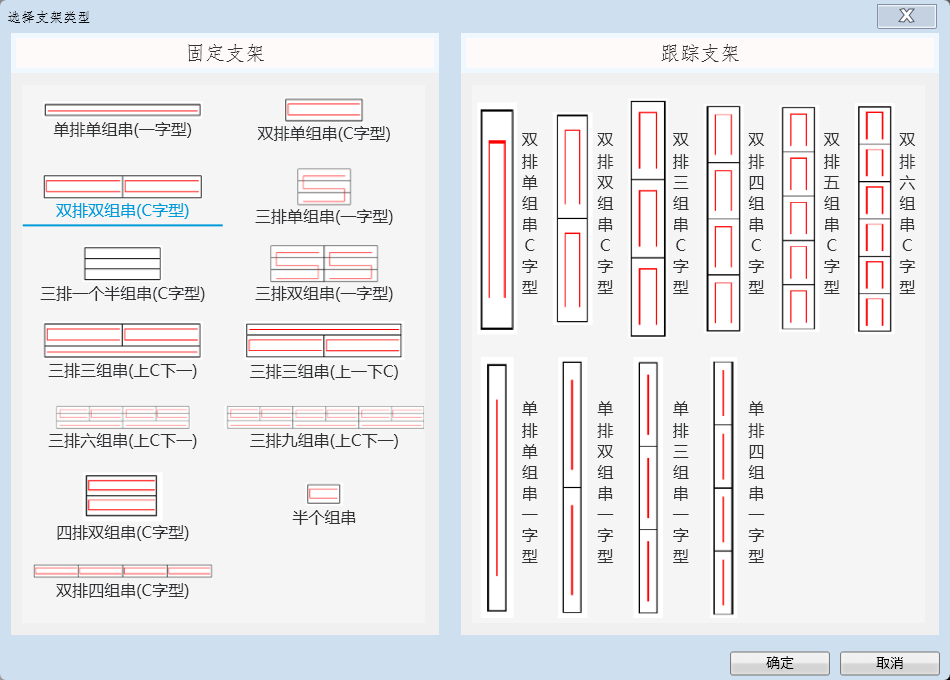

场景颜色：配置场景颜色，对应地图中生成区域边框颜色会变化。 组件安装类型：这里下拉选择阵列库中阵列。后续组件排布所用的阵列会从这个阵列库中选择，有四种类型支架，固定支架、跟踪支架、可调支架和柔性支架。选择不同的支架，对应阵列参数有不同的参数配置。

• 固定支架
  组件倾角：范围0到60度。
  方位角：范围-180到180度，一般北半球0度（正南），南半球180度（正北）。

• 跟踪支架
  倾角最小值：范围-60到-45度。
  倾角最大值：范围45到60度。

• 可调支架
  调节次数：范围2到4次。
  倾角最小值：范围0到60度，小于倾角最大值
  倾角最大值：范围0到60度，大于倾角最小值。
  方位角：范围-180到180度，根据不同季节调节。

• 柔性支架
  组件倾角：范围0到60度。
  方位角：范围-180到180度。


---

组件厂家：选择指定的厂家的组件来进行组件排布。
组件型号：根据选择的厂家的组件来联动组件型号进行组件排布。
组件行列数：可新增或删除组件行列数，每组行列数需填写行数、列数以及跨数。
排布方式：下拉复选框可选竖排或者横排。
排布横向间隙：组件之间横向间隙设置。
排布纵向间隙：组件之间纵向间隙设置。
组件串联数：根据组件的行列数来填写串联数。

4.2.5.2. 排布参数

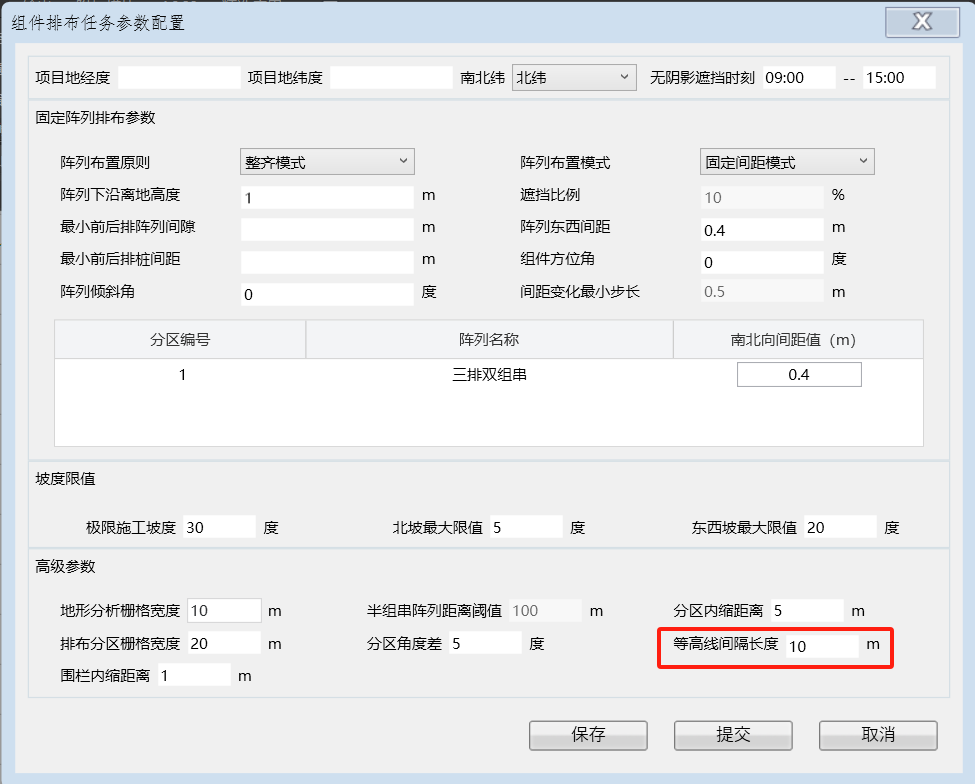

排布区域模式：下拉复选框，可选平地模式、山地模式和水面模式。山地模式相比平地模式和水面模式有额外需配置的参数，且山地模式必须获取高程数据。
支架布置原则：可选整齐模式和最大容量模式，整齐模式：阵列以前后排列边缘对齐的模式进行排布；最大容量模式：最大化的利用地形，动态计算地形，先用最大规格阵列进行排布，在不够最大规格阵列，采用小规格阵列进行排布。
支架布置模式：固定间距模式：按指定的间距生成组件排布结果。

• 山地模式
  无阴影遮挡时刻：最长08：00-16:00。
  极限施工坡度：范围0到90度，一般机械施工小于等于25°，人工施工小于等于35°，超限需修梯田。
  南/北坡最大限值：范围0到90度，直接影响冬至日阴影长度，一般小于30°。
  东西坡最大限值：范围0到90度，影响早晚时段阴影遮挡，一般小于15°。


---

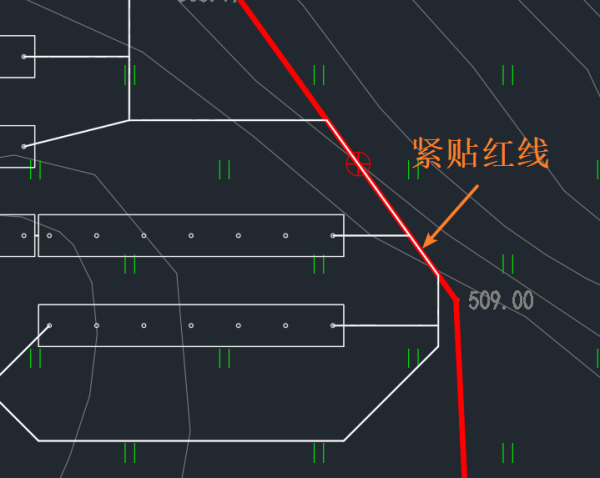

分区内缩距离：根据实际情况预留距离填写，将分区线按预设值内缩，进行组件排布，这样阵列离分区线会有一定的距离，不会紧贴分区线。
支架南北间距：可直接点击填充计算值自动填入，或者自行填写，一般计算值较推荐，按支架的南北向间距来生成组件排布的结果。
支架东西间距：范围0到30米，根据不同情景填入，按输入的阵列东西向间距来生成组件排布结果。
支架下沿离地高度：范围0.5到10米，根据行业标准参考以及实际结合填入，组件根据输入的下沿离地高度来成组件排布结果。

4.2.5.3. 评估任务提交与生成

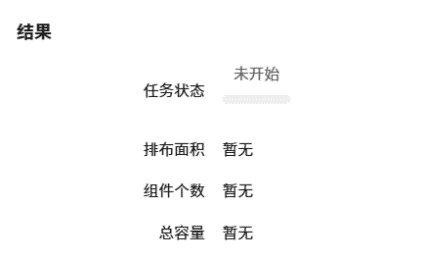

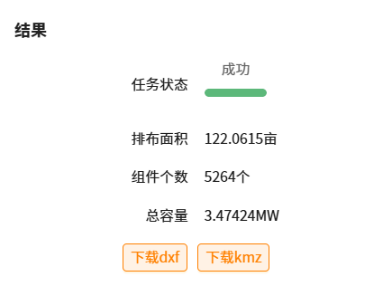

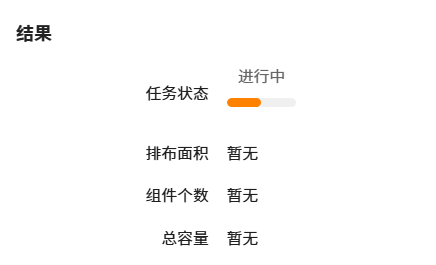

配置完阵列参数和排布参数中必填的参数后，点击开始计算。任务状态默认为未开始，提交成功，弹窗会提示提交成功，等待结果，任务状态显示进行中；计算成功弹窗提示场景XXX计算完成，任务状态显示成功，显示具体排布面积、组件个数和总容量的数值，以及提供下载dxf和kmz格式的排布结果图，地图区域会显示各个区域阵列排布图。

4.2.5.4. 绑定多场景

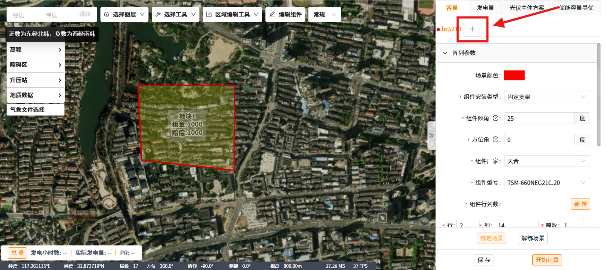

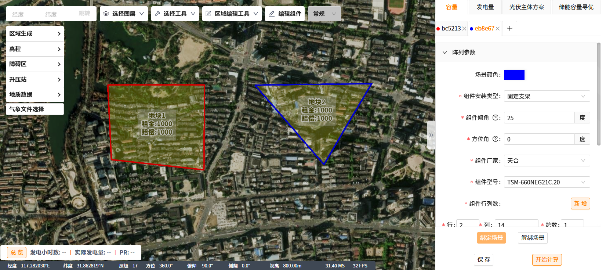

容量区域可以绑定多个场景，点击加号可生成另一个场景的配置区域，绑定场景后，可再进行另一场景的参数配置。评估模块，单个区域只可以绑定单个场景，单个场景可绑定多块区域；寻优模块，单个区域可绑定多个场景，单个场景可绑定多块区域。

4.2.6. 新增评估-发电量

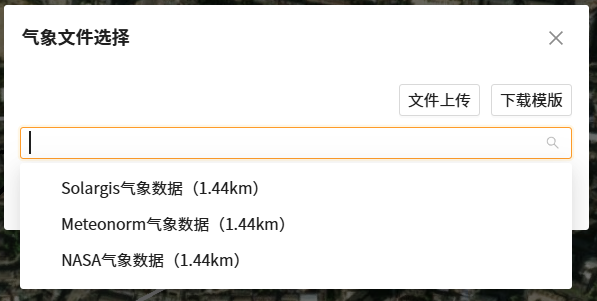

4.2.6.1. 参数设置

反射率：范围0到100%，地表反射太阳辐射的比例，直接影响双面组件背面发电增益。
极限低温：范围-40到30℃，决定组件开路电压的低温修正，影响最大串联数。
极限高温：范围0到100℃，影响组件工作电压和输出功率。
并网等级：下拉框可选低压、中压和高压，确保与电网连接的稳定性和安全性来生成发电量的结果。
中压线路电压：并网等级中压或者高压时可选配置，6kv、10kv和35kv可选。
高压线路电压：并网等级者高压时可选配置，110kv、220kv、330kv、500kv和750kv可选。
是否双面：选中是双面，不选中则是单面。双面发电量大，但是成本高，一般是双面。

• 双面
  结构阴影损失：范围0到50%,因支架、横梁、电缆桥架等自身结构遮挡导致的组件正面发电量损失。
  背面失配损失：范围0到50%,双面组件因背面受光不均匀导致的电流失配损失。
  反射率：范围0到100%，地表反射太阳辐射的比例，直接影响双面组件背面发电增益。


---

逆变器类别：选择适合系统需求的逆变器类型，可选集中式和组串式。
逆变器厂家：选择指定的逆变器厂家。
逆变器型号：根据选择的厂家的组件来联动组件型号进行组件排布，逆变器类别，可选的型号也不同。
是否有汇流箱：集中式逆变器有，组串式逆变器无。
汇流箱支路数：可选PVS-16MH（适用于小型工商业（＜100kW））、PVS-20MH（适用于中型地面电站（1-5MW））和PVS-24MH（适用于大型光伏基地（＞10MW））。
单方阵逆变器：范围1到25，指定单个逆变器的数量。

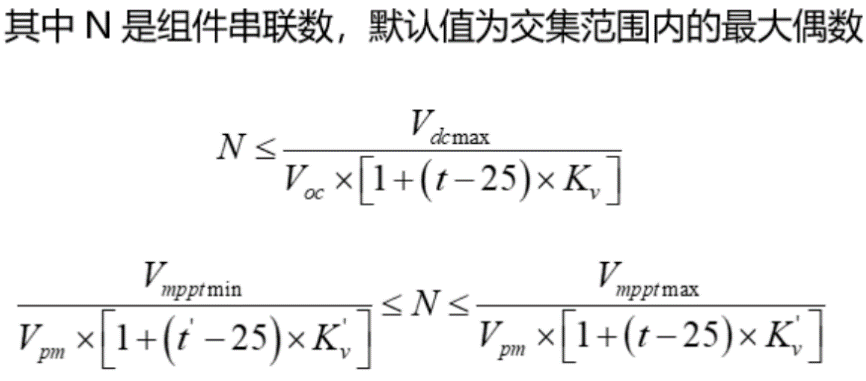

组件串联数：可直接点击填充计算值自动填入，或者自行填写，需满足公式，影响系统的电压和功率输出。

容配比：范围0.5到2，调整系统的额定功率与实际安装功率的比例，以优化系统性能.。
直流线损类型：是指低压直流电线路在传输过程中产生的损耗，可以分为固定比例和详细计算两种类型。
直流线损：是指低压直流电线路在传输过程中产生的损耗，可以分为固定比例和详细计算两种类型，线损类型为固定比例时，范围0到10%；线损类型为详细计算时，可配置具体细节。
低压交流线损类型：可选固定比例和详细计算。
低压交流线损：指低压交流电线路在传输过程中产生的损耗，线损类型为固定比例时，范围0到10%，根据实际填入；线损类型为详细计算时，可配置具体细节。
中压交流线损类型：可选固定比例和详细计算。
中压交流线损：指中压交流电线路在传输过程中产生的损耗，线损类型为固定比例时，范围0到10%，根据实际填入；线损类型为详细计算时，可配置具体细节。
高压交流线损类型：可选固定比例和详细计算。
高压交流线损：指高压交流电线路在传输过程中产生的损耗，线损类型为固定比例时，范围0到10%，根据实际填入；线损类型为详细计算时，可配置具体细节。
中压铁损：变压器铁芯在交变磁场中因磁滞效应和涡流效应产生的能量损耗，与负载电流无关，范围0到5%，根据实际填入。
中压铜损：电流流经变压器绕组（铜或铝导体）时，因电阻产生的热能损耗，范围0到10%。
高压铁损：指变压器在运行过程中由于磁滞和涡流引起的能量损失，以百分比表示，范围0到5%，根据实际填入。
高压铜损：指变压器在运行过程中由于电流通过导线产生的电阻而引起的能量损失，以百分比表示；范围0到10%，根据实际填入。
热损系数：指太阳能电池板在不同温度下发电效率的变化率，范围10到50W/m²K。
污秽损失：指太阳能电池板表面灰尘、污垢等污染物对发电效率的影响，范围0到99.9%。
组件品质损失：指组件因制造工艺、材料等原因导致的性能下降，以百分比表示，范围-30到30%。
LID-光致衰减：指在长期光照条件下性能逐渐下降的现象，以百分比表示，范围0到20%。
老化：指系统或其组成部分随着使用时间的增长而逐渐降低性能和可靠性的过程，以百分比表示，范围0到100%。
组件串联失配：件串联失配是指在多个相同或相似的组件串联工作时，由于参数差异导致的性能下降或故障概率增加的现象，以百分比表示，范围0到20%。
组件并联失配：组件并联失配是指在多个相同或相似的组件并联工作时，由于参数差异导致的性能下降或故障概率增加的现象，以百分比表示，范围0到20%。
辅助设备损失率：辅助设备损失率是指与系统配套的辅助设备（如冷却系统、控制系统等）在运行过程中出现故障的概率，以百分比表示，范围0到100%。
系统失效率：系统失效率是指整个系统在运行过程中出现故障的概率，以百分比表示，范围0 到100%。

4.2.6.1. 评估任务提交与生成

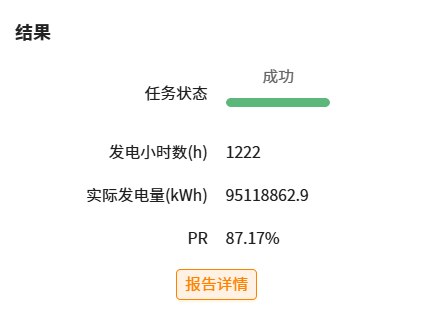

配置完以上的必填参数后，点击开始计算。任务状态默认为未开始，提交成功，弹窗会提示提交成功，等待结果，任务状态显示进行中；计算成功弹窗提示场景XXX计算完成，任务状态显示成功，显示具体发电小时数、实际发电量和PR的数值。

4.2.7. 新增评估-经济性

是否生成模板：选择是否生成。如果选择不生成模板，则需下拉成本模板框选择成本模板；如果选择生成模板，则需选择模板类型，根据具体情况，选择国内通用模板或者海外简化模板。
桩基成本输入方式：可选手动输入、桩基计算或者使用模板中的使用数据。如果选择使用模板中的成本数据，则无需再配置相关参数。

4.2.7.1. 手动输入-输入桩基基本数据

支架类型：固定支架。
桩基类型：可选管桩、灌注桩和螺旋桩。当桩基类型为管桩或者螺旋桩时，只需输入桩基用量（根/MW）和单价（元/根）；桩基类型为灌注桩时，需配置以下参数：
混凝土量：按需输入。(m³/MW)
单价：混泥土设备和劳务单价总和。(元/m³)
钢筋用量：按需输入。(t/MW)
单价：钢筋设备和劳务单价总和。(元/t)

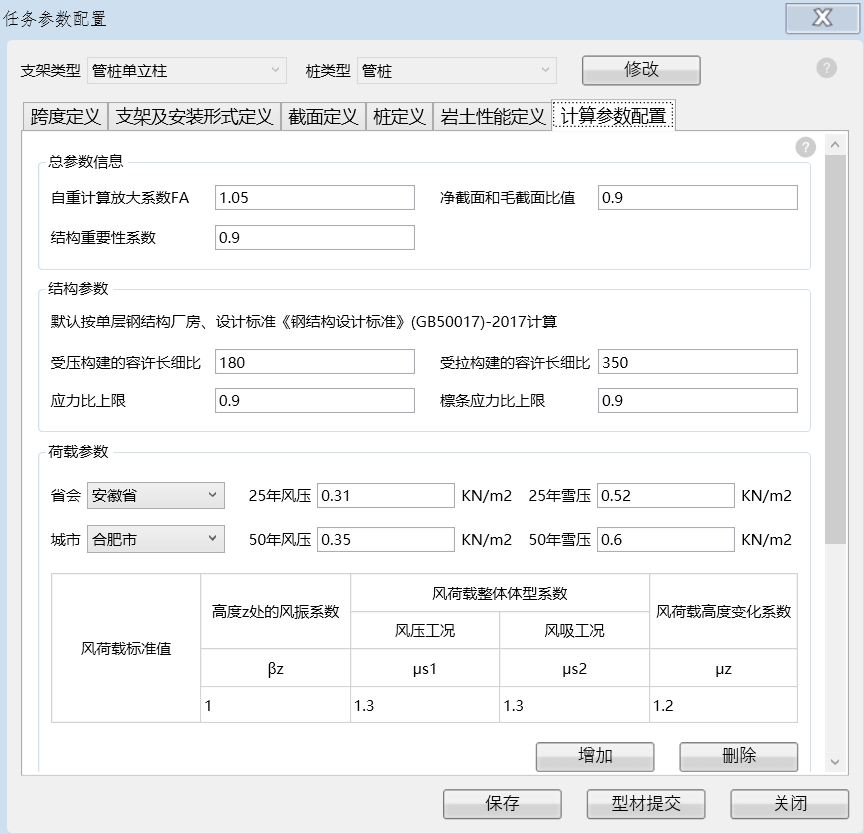

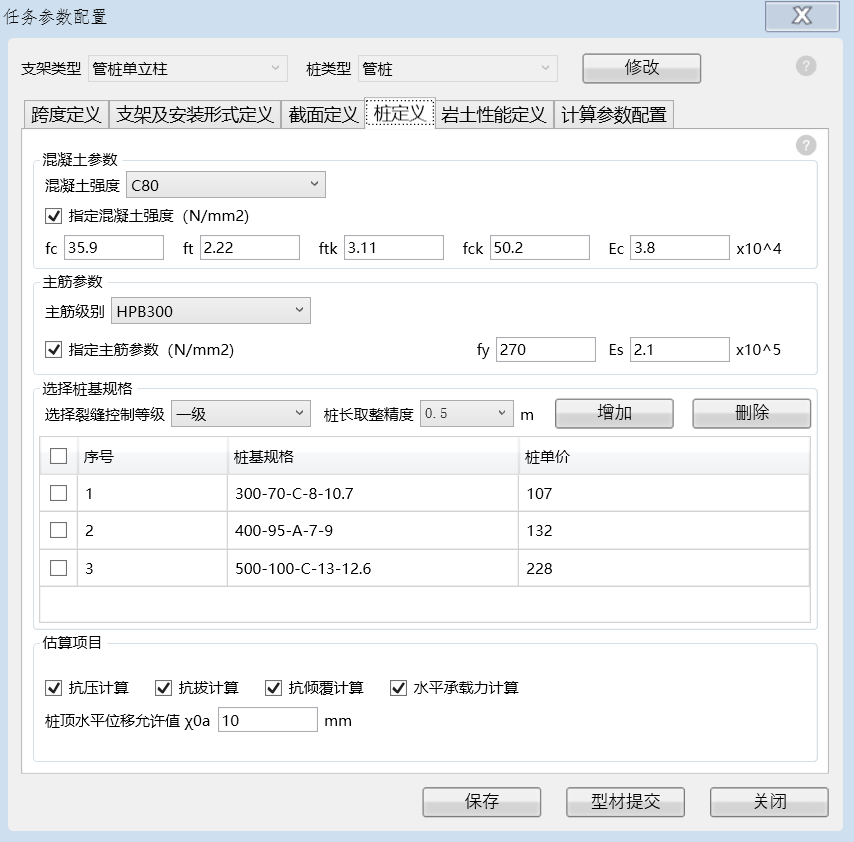

4.2.7.2. 桩基计算-桩基计算参数

桩基类型：可选管桩、灌注桩和螺旋桩。
单榀支架下桩的数量：桩基类型为管桩时为单柱，桩基类型为灌注桩时可选单柱和双柱，桩基类型为螺旋住时为双柱。
桩基规格：按需进行选择。
桩基类型为管桩时需判断是否考虑裂缝验算，如果考虑裂缝验算，需要另行多配置基本组合值。
桩基类型为螺旋桩时，需填写Hi作用点至设计地面处的距离H0（m）。
洪水位： 按需输入。
安全超高：按需输入。

• 标准组合值/基本组合值
  竖向压力：按需输入。(kN)
  水平力：按需输入。(kN)
  竖向拔力：按需输入。(kN)
  弯矩：按需输入。(kN.m)


4.2.7.3. 土地成本

租金：按需设置土地租金。
青赔：按需设置土地赔偿。
修改土地成本，需选择区域，再修改租金或者赔偿。

4.2.7.4. 光伏系统参数

箱变型号：下拉复选框进行选择，指用于系统中的组件分区内的型号和规格。
道路：非必需，指在项目现场中用于电缆敷设的路径或通道。
电缆敷设方式：指将电缆安装桥架和地埋的方法，可选直埋或者桥架。
集电线路负荷上限：范围5到30MW。
光伏电缆规格：已固定。
低压电缆规格：已固定。
高压电缆规格：已固定。

4.2.7.5. 电价和电量数据

电价类型分为531之前计算模型（固定电价），531之后计算模型（市场电价）。

• 固定电价
  固定电价：输入固定电价比例。
  点击新增可以设置多段年限的电价，比如年限1至12，电价X；年限13至25电价为Y。如果固定电价比例不是100%，剩余比例电价需按市场电价曲线出售。

• 市场电价
  现货电价：现货电价需导入相关文件。导入文件需选择电价类型，有单日、单月、单年和25年这四个选项，一般选择单年。导入文件后，可进行日期筛选显示电价。
  中长期电价输入方式：可选按日前价差或者电价曲线。
  选择按日前价差，则需输入中长期与日前价差:范围-10到10元/kWh。
  选择电价曲线，则需导入相关文件，具体配置和现货电价相同。
  中长期电量输入方式：可选按比例或者电量曲线。
  按比例，则需设置1到25年的中长期电量比例。
  选择电量曲线，则需导入相关文件，具体配置和现货电价相同。
  机制电量比例：按需设置1到25年的机制电量比例。
  机制电价：设置机制电价,范围0到0.5元/kWh。
  月度加权电价：电力现货市场连续运行地区，市场交易均价原则上按照月度发电侧实时市场同类项目加权平均价格确定。
  注意：中长期电价和机制电价，每年的相加比例不可超过100%。
  机制总量：按需设置（MWh）。
  省间电价：按需导入相关文件，具体配置和现货电价相同。
  省间电量比例：输入比例。
  设定限电时间段：如果约定时间段,则需设置1-12月的限电率和时间段；如果不约定时间段，则只需设置1-12月的限电率。
  场站自用电输入方式：如果是固定功率，则需要输入固定功率；如果是功率曲线，则需导入场站自用功率文件，具体配置和现货电价相同。
  场站用电电价：根据不同省市，单一制工商业还是两部制大工业,以及不同电压范围用电进行选择。


4.2.7.6. 其他收益

绿证单价：根据实际填写，每张绿证对应的可再生能源发电环境权益价值，1MWh=1绿证。
机组有效容量：指一个发电机组在电力系统需要时，能够可靠提供的发电功率容量，根据实际填写。(MWh)
容量补偿电价标准：电力市场为每单位有效容量支付的补偿价格，根据实际填写。(元/MW)
容量供需系数：指整个电力系统的容量供需紧张程度而设定的调整系数，这个系数通常由市场监管机构或系统运营商制定，根据实际填写。
市场运营费：指发电企业参与电力市场交易所需向市场运营机构（如电力交易中心）缴纳的费用。负值，根据实际填入。(元/MWh)
光伏预测偏差补偿：指对光伏电站实际发电量与预测发电量之间偏差的惩罚或补偿机制。负值，根据实际填入。(万元)

4.2.7.7. 财务数据

财务模版：可选国内财务模型、菲律宾财务模型或者自定义财务模型。
资本金IRR：指投资项目的预期收益率，以百分比表示，根据需要填写，根据IRR可倒推算出售价（元/W）。
贷款利率：指贷款金额每年需要支付的利息比例，以百分比表示，根据实际填入。
贷款比例：指贷款金额占项目总投资的比例，以百分比表示，根据实际填入。
贷款期限：指贷款的有效期限，以年为单位表示，根据实际填入。（年）
宽限期：指在贷款开始后的一段时间内不需要偿还本金和利息的时间长度，以年为单位表示，根据实际填入。（年）
EPC增值税设备部分：项目中设备部分所需支付的增值税比例，根据实际填入。
年运维费：输入1-25年的运维费。
场地租金-上涨周期：指场地租金调整的时间间隔，以年为单位表示，根据实际填入。
场地租金-上涨比例：指每次调整场地租金时增加的百分比，根据实际填入。
面积是否按容量折算：可以选择是或否进行面积与容量之间的折算。

4.2.7.8. 评估任务提交与生成

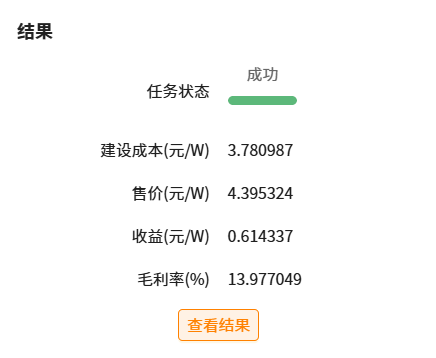

配置完以上的必填参数后，点击开始计算。任务状态默认为未开始，提交成功，弹窗会提示提交成功，等待结果，任务状态显示进行中；计算成功弹窗提示场景XXX计算完成，任务状态显示成功。（注：收益过低时，显示场景XXX计算失败。）

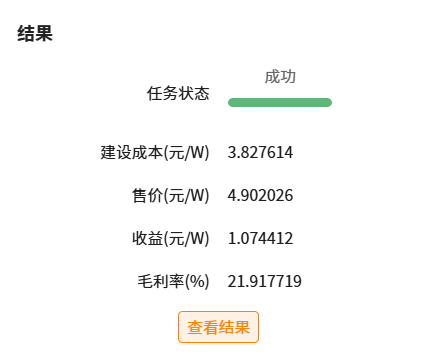

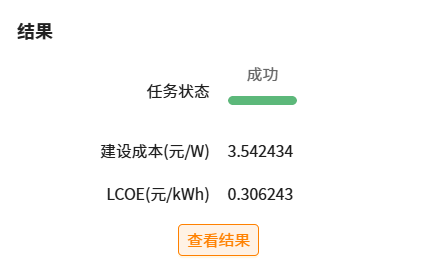

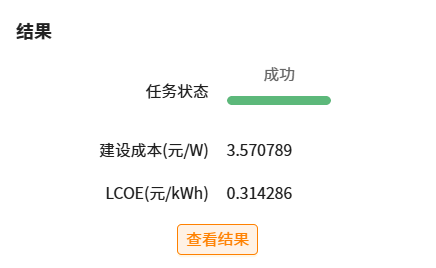

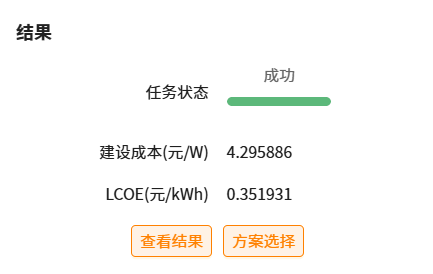

根据创建评估时，选择不同的电站类型，此时的光伏主体方案结果以当时选择的电站类型显示。如果选择LCOE，则显示建设成本和LCOE；如果选择总收益或者毛利率，则显示建设成本、售价、收益和毛利率。

4.2.8. 评估任务提交与生成

4.2.8.1. 储能批量参数

储能功率：根据实际填入,储能系统在单位时间内可输入/输出的最大电功率，决定充放电速度。
储能时长：根据实际填入，储能系统在额定功率下持续放电的时间，决定能量容量（MWh）。

4.2.8.2. 储能系统参数

储能初始SOC：根据实际填入，储能系统初始时刻的荷电状态（100%=满电，0%=空电）。
储能DOD：允许放电量占总容量的比例，直接影响电池寿命，可选90%，95%，100%。
储能SOC上限：充电截止阈值，防止过充引发热失控，100%（理论值），实际建议95-98%。
储能SOC下限：放电截止阈值，防止过放损坏电池，0%（理论值），实际建议5-10%。
站级储能充电效率：根据实际填入，电能从电网/光伏系统输入储能电池时的能量转换效率，反映充电过程中的能量损失。
站级储能放电效率：根据实际填入，储能电池释放能量至电网/负载时的转换效率，包含逆变和传输损耗。
储能衰减计算方式：可选平均衰减率和SOH曲线。如果选择平均衰减率，则需填写首年衰减率和逐年衰减率；如果选择SOH曲线，需选择电芯类型，有中航314Ah(推荐)、中航280Ah、280Ah和其他可选。
EOL：根据实际填入，储能更换时的剩余最大容量与初始额定容量的比例，决定设备更换周期。
储能价格：根据实际填入，储能系统单位容量的购置成本。
储能价格年变化率:根据实际填入，预测未来储能成本变化趋势，用于长期经济性评估。
升压站容量：根据实际填入，升压变压器和配套设备的额定功率，决定储能系统最大并网能力。

4.2.8.3. 辅助服务数据

• 调峰服务收益
  调峰天数：根据实际填入，一年中储能系统实际参与电网调峰的天数，直接影响年收益和电池循环寿命。
  单次调峰收益:根据实际填入，储能系统完成一次完整充放电循环的净收益。

• 调频服务收益
  调频天数：根据实际填入，一年中储能系统实际参与电网调频的天数，反映系统利用率。
  性能指标：根据实际填入，量化储能调频响应精度，决定收益系数（K=0.5-2.0）。
  里程单价：根据实际填入，单位调频里程的补偿价格，反映调频服务市场价值。

• 储能容量补偿
  补偿单价：根据实际填入，电网对储能系统提供备用容量的单位补偿价格，激励储能投资。
  可用系数：根据实际填入，储能系统在考核时段内可提供容量的时间占比，反映可靠性。
  以上计算储能的部分收益。


4.2.8.4. 其他收益

光储市场运营费用：指光储一体化项目（或独立储能电站）作为独立市场主体，参与电力市场交易所需缴纳的运营服务费。负值，根据实际填写。
储能预测偏差补偿：指对储能电站实际充/放电行为与计划/申报行为之间偏差的惩罚或补偿机制。负值，根据实际填写。

4.2.8.5. 评估任务提交与生成

配置完以上的必填参数后，点击开始计算。任务状态默认为未开始，提交成功，弹窗会提示提交成功，等待结果，任务状态显示进行中；计算成功弹窗提示场景XXX计算完成，任务状态显示成功。
根据创建评估时，选择不同的电站类型，此时的储能容量寻优结果以当时选择的电站类型显示。如果选择LCOE，则显示建设成本和LCOE；如果选择总收益或者毛利率，则显示建设成本、售价、收益和毛利率。

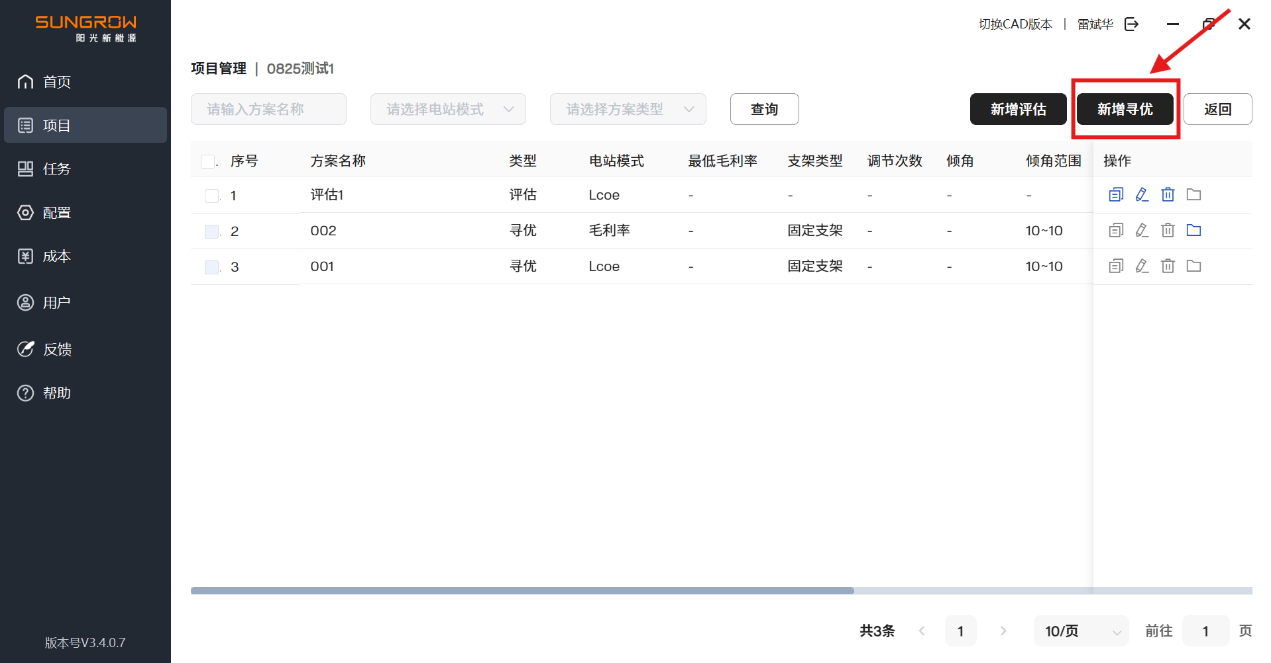

4.2.9. 新增寻优

输入寻优方案名称（注：同一项目下的各个评估之间名称不能相同），选择电站模式：LCOE、毛利率、总收益。如果电站模式选择总收益，则需要再填写毛利率。

4.2.10. 工具栏区域

与评估模块相比，寻优模块删除编辑组件和常规。

4.2.11. 区域生成以及相关配置

此区域生成以及相关配置与评估模块相同。

4.2.12. 新增寻优-容量

参数配置和评估模块大致相同，区别在于：1、寻优模块的容量无法单独计算，没有开始计算按钮；2、评估模块，单个区域只可以绑定单个场景，单个场景可绑定多块区域；寻优模块，单个区域可绑定多个场景，单个场景可绑定多块区域；3、阵列参数中的方位角固定为0度。

4.2.13. 新增寻优-发电量

参数配置和评估模块一样，唯一的区别在于寻优模块的发电量无法单独计算，没有开始计算按钮。

4.2.14. 新增寻优-经济性

寻优模块的光伏主体方案相比评估模块，新增光伏批量参数以及桩基计算、参考计算按钮。

4.2.14.1. 光伏批量参数

组件离地高度：组件离地高度是指组件下沿底部与地面之间的距离。
高度步长：高度步长是指调整组件离地高度时的增量单位。
容配比范围：容配比范围是指逆变器额定功率与光伏阵列容量的比例范围。
步长：步长是指调整容配比时的增量单位。
间距范围：间距范围是指相邻两个组件之间的间隔距离范围。
间距步长：间距步长是指调整组件间距时的增量单位。
角度范围：角度范围是指组件安装时的倾斜角度范围。
角度步长：角度步长是指调整组件倾斜角度时的增量单位。
方位角范围：方位角是北半球正南为0度，偏西为正偏东为负，南半球正北为0，偏西为正偏东为负。
方位角步长：方位角步长是指调整组件水平旋转角度时的增量单位。
直流侧上下限：直流侧上下限是指光伏发电系统中直流侧容量的最大值和最小值。
交流侧上下限：交流侧上下限是指光伏发电系统中交流侧容量的最大值和最小值。
间距：输入实际测得的两个相邻组件之间的距离作为间距校正参数。
容量：输入实际测得的所有组件的总容量作为容量校正参数。
容量校正系数：根据实际测得的总容量与理论设计总容量之间的比例关系计算得到一个校正系数，并将其作为容量校正参数输入到系统中。

4.2.14.1. 寻优任务提交与生成

配置完以上的必填参数后，如果桩基成本输入方式是桩基计算，此时需要先点击桩基计算，桩基计算完成后，再点击参考计算。如果桩基成本输入方式不是桩基计算，则桩基计算按钮为禁用状态。
桩基计算成功或者不需要桩基计算时，参考计算按钮可点击，点击参考计算（此时开始计算禁用状态）,任务状态默认为未开始，提交成功，弹窗会提示提交成功，任务状态显示进行中；计算成功弹窗提示容量/发电量/经济性场景XXX计算完成，容量/发电量/光伏主体方案的任务状态显示参考计算完成。参考计算作用：同一区域有不同的场景配置，参考计算会在不同场景配置里面选择最优的一种。

参考计算成功后，双击地图上的场景，会弹出表格显示不同方案配置对应的成本方案结果,可在其中进行方案选择。此时点击开始计算，开始计算只会计算区域最优场景或者自主选择的方案，计算成功，查看结果，结果项只显示区域最优场景结果。 容量/发电量结果的显示和评估模块相同，而光伏主体方案的结果根据创建寻优时，选择不同的电站类型，结果以当时选择的电站类型显示。如果选择LCOE，则显示建设成本和LCOE；如果选择总收益或者毛利率，则显示建设成本、售价、收益和毛利率。同时可以查看结果和进行方案选择。

4.2.15. 新增寻优-储能

寻优模块的储能容量寻优相比评估模块，新增储能批量参数。

4.2.15.1. 储能批量参数

储能功率范围(MW)：指储能系统能够输出或吸收的有功功率的取值范围。
功率步长(MW)：指在调整储能系统输出/输入功率时，每次增加或减少的最小单位值。
储能时长范围：指在当前的功率下，储能系统能够持续放电或充电的时间长度范围。
时长步长：指在设置或规划储能系统储能时长时，每次增加或减少的最小单位值。

4.2.15.2. 寻优任务提交与生成

配置完以上的必填参数后，点击开始计算。任务状态默认为未开始，提交成功，弹窗会提示提交成功，等待结果，任务状态显示进行中；计算成功弹窗提示储能计算完成，任务状态显示成功。根据创建评估时，选择不同的电站类型，此时的储能容量寻优结果以当时选择的电站类型显示。如果选择LCOE，则显示建设成本和LCOE；如果选择总收益或者毛利率，则显示建设成本、售价、收益和毛利率。同时可以查看结果。

4.3. 组件排布

组件排布是基于地形、阴影遮挡时刻、项目经纬度，先进行地形分析，再进行山体阴影分析，去除掉避让区后，获得可排区。根据用户所填的坡度限值来筛选地形，再根据前后排阵列阴影情况进行组件排布。
支持多种阵列类型，包含：跟踪阵列、固定阵列；
支持单/双/三排/半组串阵列。
根据实际地形进行组件排布，有多种排布模式，包含对齐排布模式、最大容量排布模式。支持无阴影遮挡、平均阴影遮挡以及指定的阴影遮挡比例来排布阵列。
在组件排布计算完成后，可选择相应的时间段，查看时间段内的阴影遮挡情况。排布结果也可生成DAE文件，导入PVsyst中进行发电量计算。
在排布完成后，点击“三维展示”按钮显示全厂区三维地形和排布结果。

4.3.1. 阵列定义

新建阵列：这里指在阵列库中新建阵列。后续组件排布所用的阵列会从这个阵列库中选择。已创建过的阵列，无需再次创建。
已有阵列靠阵列名称来区别，不允许创建相同阵列名称的阵列；
桩基参数此处非填，但此处配置，可自动代入后续的设备自动布局计算。

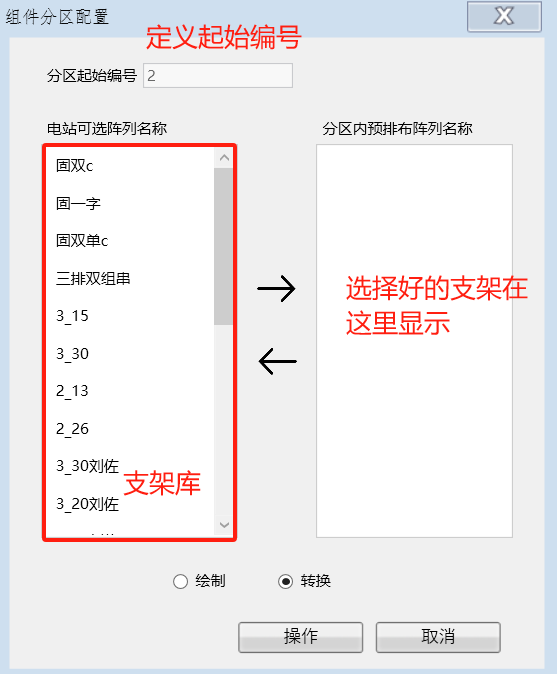

4.3.2. 组件分区配置

可一次或多次配置组件分区，这里的分区可以是红线。边界重叠的分区会自动合并成一个大分区，配置后，每个分区会生成编号，可以对应组件排布结果来查看每个分区内的阵列数量。
同时，不同的分区可配置不同类型的阵列，例如一个分区排3排组件阵列，一个分区排2排组件阵列，一个分区排跟踪阵列。
新阵列需要在阵列定义中，预先定义好阵列的参数，才可以在这里展示。

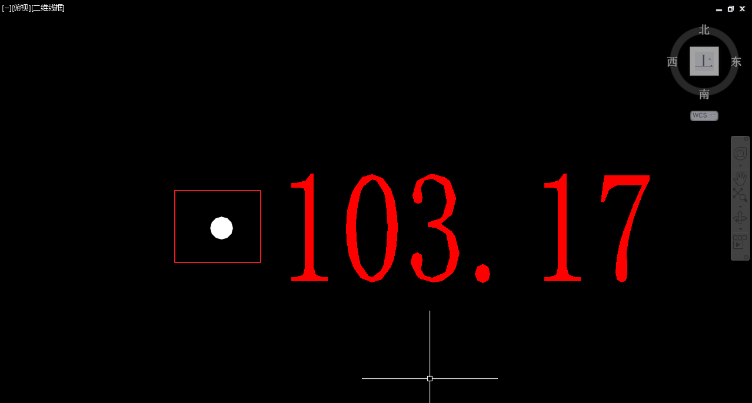

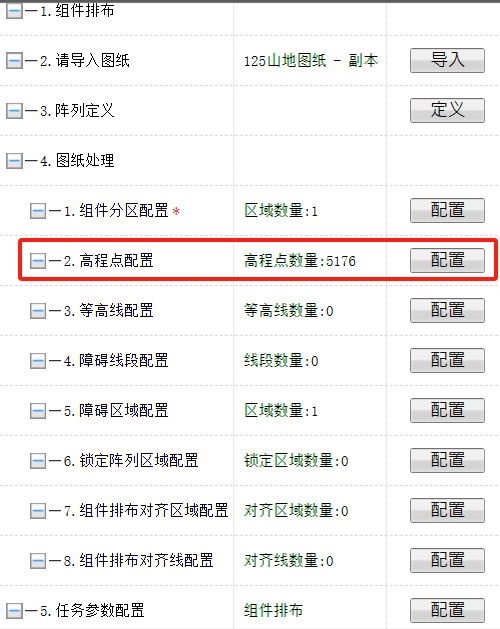

4.3.3. 高程点/等高线识别

进行组件排布时，要进行动态间距计算时，必须配置高程点或等高线。配置完成后，会生成sg高程点图层。
以固定间距来排布，无需配置高程点/等高线。

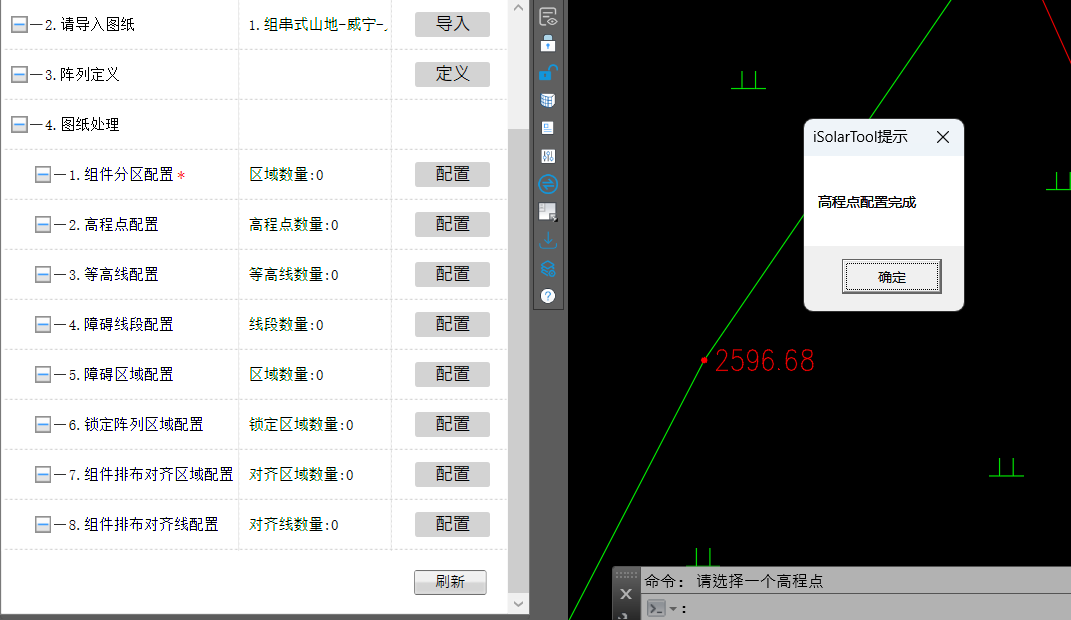

选择高程点/等高线配置按钮，选中其中任意高程点/等高线，可一次识别全部高程点/等高线图层。

对于等高线来说，在组件排布的高级任务参数中，根据所填的等高线离散间隔长度的数值来离散等高线，所以，间隔长度短，精度高，地形计算更精细，会少排阵列，可根据实际想要的效果来配置高级参数。

4.3.4. 道路配置

配置道路后，组件排布的结果会根据所设置的道路宽度来扩展，避让道路；
配合任务参数中的道路宽度来达到避让道路的效果。如果是单线道路，那么根据所设置的道路宽度*0.5沿道路单线超外扩展，也就是说道路4m宽，这里填入2m；如果已经是4m的双线道路，那么这里填0m即可。尽量一个厂区范围内，要么全部采用单线/双线道路，混合的道路绘图会识别有误。

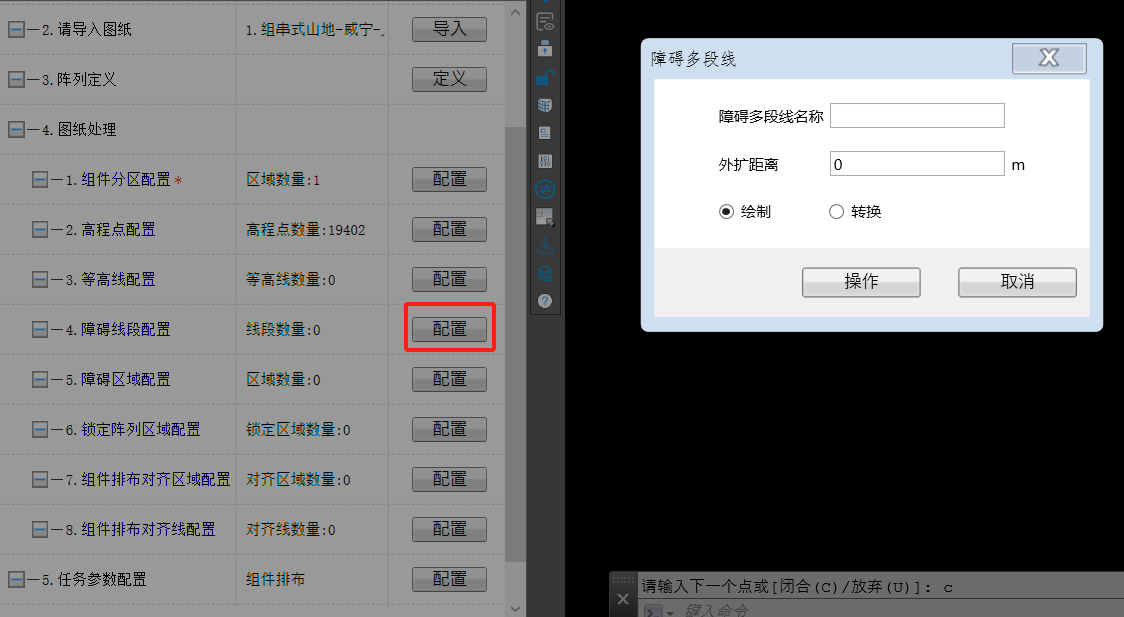

4.3.5. 障碍线配置

配置障碍线后，当设置了带外扩距离的避让区。
可以绘制一个闭合多段线，或转换一个已存在的闭合多段线。
支持圆形避让区设置，支持不同类型避让区(如道路、杆塔、高压线、建筑物等)独立配置。

4.3.6. 避让区配置

配置障碍线后，当设置了带外扩距离的避让区。
支持圆形避让区设置，支持不同类型避让区(如道路、杆塔、高压线、建筑物等)独立配置。
配置避让区后，当设置了带高度的避让区，即避让物（房屋等），组件排布的结果会预先计算项目地经纬度下，障碍物的阴影，进行组件排布时会避开避让物+避让物阴影。
不设置高度时，仅避开避让区的外轮廓。
实际操作时，若仅想避开某个避让区，不考虑阴影遮挡的影响时，可以直接配置不带高度的避让区，或者把房屋、坟地、树木等物体直接挪动到sg组件排布避让区的图层下，即可识别自动避开避让区；

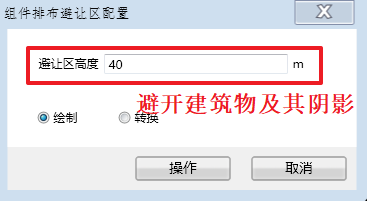

若想避开避让区及其阴影，就需要对避让区的高度进行配置。不配置高度是无法计算建筑物的阴影。

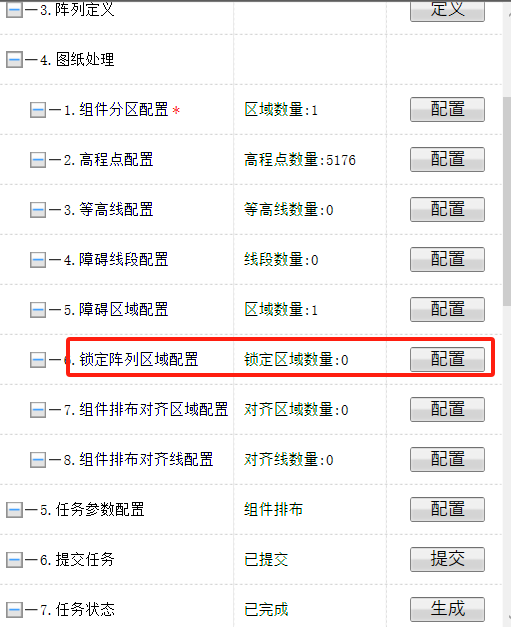

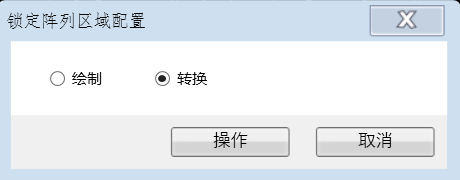

4.3.7. 锁定阵列区域配置

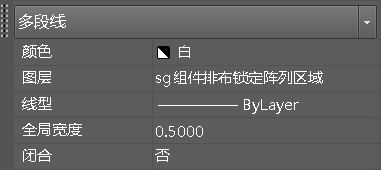

当提交任务后，软件返回一个排布结果后，可以对排布结果进行新增、挪动、删除阵列，当调整后，需要对调整的区域进行锁定。通过锁定阵列区域配置按钮绘制的包络线来锁定调整区域。

可以绘制一个闭合多段线，或转换一个已存在的闭合多段线。锁定的区域不会再次进行排布计算，区域内阵列容量统计会刷新。

4.3.8. 组件排布对齐区域配置

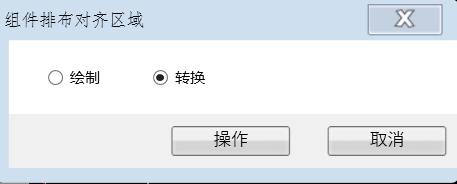

可配置一个或多个对齐区域。应该在组件排布已生成结果后，根据想要的对齐效果来绘制对齐区域。对齐区域内的组件会根据指定的对齐线角度来对齐。超过红线范围的对齐区域不生效。生成对齐结果后，想清除对齐效果，需要删除对齐区域，重新提交组件排布任务。对齐区域不应互相交叉，重叠，请正确绘制，否则会报错。

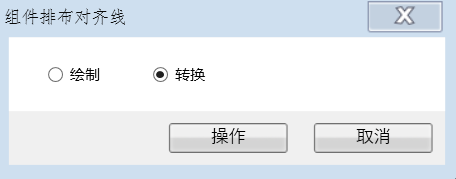

4.3.9. 组件排布对齐线配置

4.3.10. 任务参数配置

• 以下为普通参数的解释：
  支持四种阵列布置模式：
  1、 最大无阴影遮挡模式：根据无阴影遮挡时刻，和，项目地纬度，按单排的最长阴影来生成组件排布结果；
  2、 固定间距模式：按指定的间距生成组件排布结果；
  3、 平均遮挡间距模式：根据无阴影遮挡时刻，和，项目地纬度，按单排的平均阴影长度来排布阵列；
  4、 遮挡比例模式：按输入的阴影遮挡比例，无阴影遮挡时刻，和，项目地纬度，生成一定遮挡比例的组件排布结果。
  支持两个布置原则：
  1、 整齐模式：阵列以前后排列边缘对齐的模式进行排布；
  2、 最大容量模式：最大化的利用地形，动态计算地形，先用最大规格阵列进行排布，在不够最大规格阵列，采用小规格阵列进行排布。

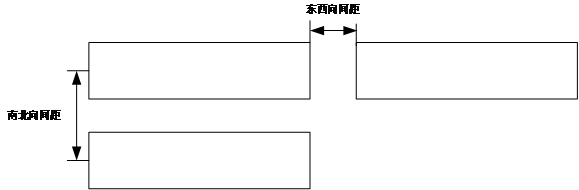

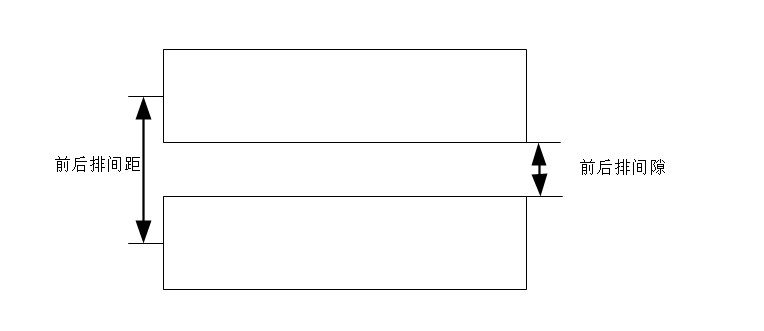

  最小前后排阵列间隙/间距值：定义最小前后排间隙/间距值，当组件排布的间隙/间距<预设值，按预设值进行排布；两个参数只需要填写其中一个。

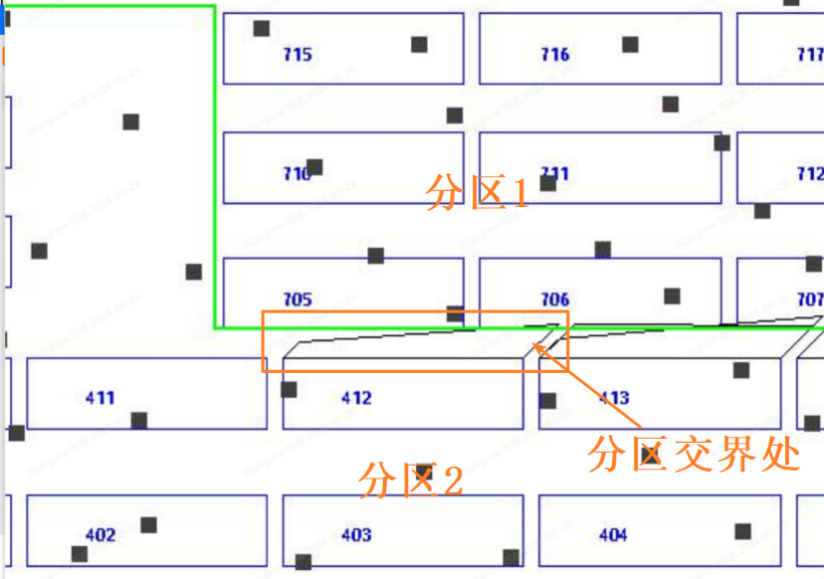

当定义好最小间距/间隙时，可能会存在某两个阵列的间距/间隙<预设值，这是因为这两个阵列位于两个分区线的边缘，需要手动进行微调。这里的分区是指地形计算后的地形分区，相近的坡度会分到一个区域，单独进行组件排布。

阵列东西/南北向间距：按阵列的东西向间距来生成组件排布的结果。若为固定间距模式，按输入的阵列南北向间距来生成组件排布结果。

组件方位角：按指定的方位角进行组件排布；像鱼塘等地形，可以通过设置方位角来进行排布。
阵列倾斜角：按指定的倾角进行组件排布，朝东为正，朝西为负。
间距变化最小步长：按指定的最小变化步长生成间距。最小步长为0.5m，间距值可以是:0.5，1，1.5..以0.5m的步长增加。当前后排的间距为5.8m时，会以0.5m的步长朝上取整，变成6m。适用于山地、丘陵需规整间距场景。
坡度限制：输入地形限制参数，包含极限施工坡度、北坡最大限值、东西坡最大限值，根据预设值，进行地形筛选，将组件排布在符合地形要求的区域。

• 以下为高级参数的解释：
  地形分析栅格宽度：根据等高线/高程点所生成的地形精度，栅格宽度越小，地形越精细；
  排布分区栅格宽度：对地形分析后所产生的栅格进行平滑处理；栅格宽度应与阵列宽度近似，宽度越大，平滑度越大；
  道路宽度：按0.5*道路宽度去对单线/双线道路进行扩展；
  分区角度差：地形处理后，有很多坡度分区，按预设值进行坡度归类，将相近的坡度归为一个区域，进行组件排布。一个红线范围内会有多个坡度分区。
  分区内缩距离：将红线按预设值内缩，进行组件排布，这样阵列离红线会有一定的距离，不会紧贴红线。
  等高线间隔长度：对等高线按预设值进行离散，进行地形计算，长度越大，精度越小。

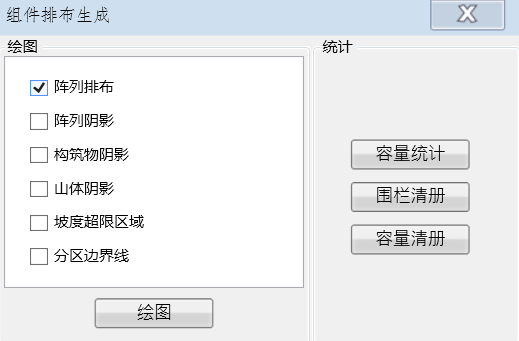

4.3.11. 任务提交与生成

提交任务并当任务状态为已完成后，生成结果。

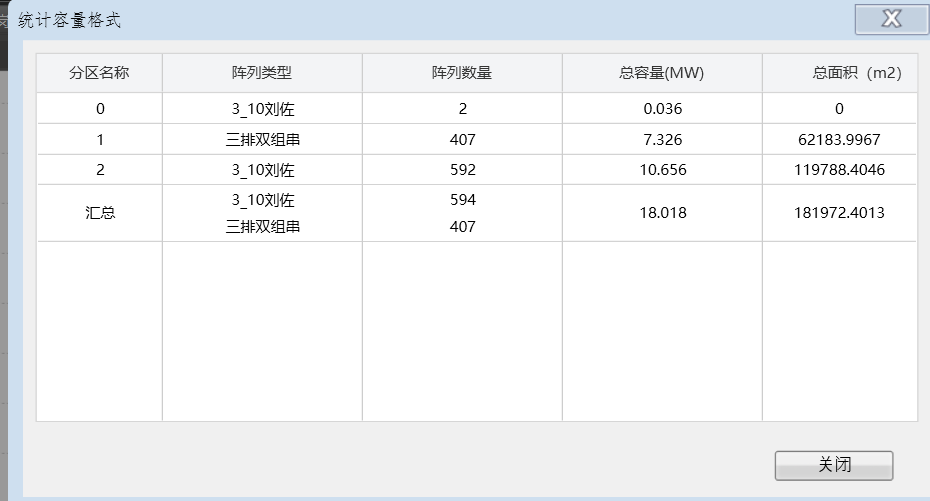

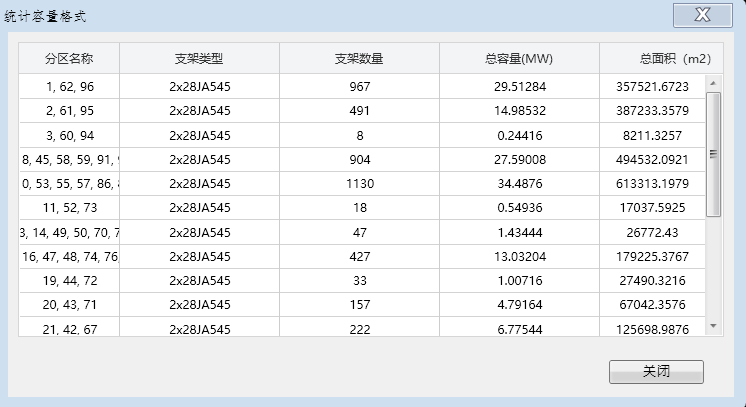

生成结果包含：阵列排布图、阵列9-15点阴影、构筑物阴影、山体阴影、超限坡度的山体区域、红线内缩线，各分区的容量统计结果。

4.3.12. 三维展示

此功能针对组件排布、设备布局的结果进行展示。包括：三维地形、组件、阵列、汇流箱（逆变器）、箱变。

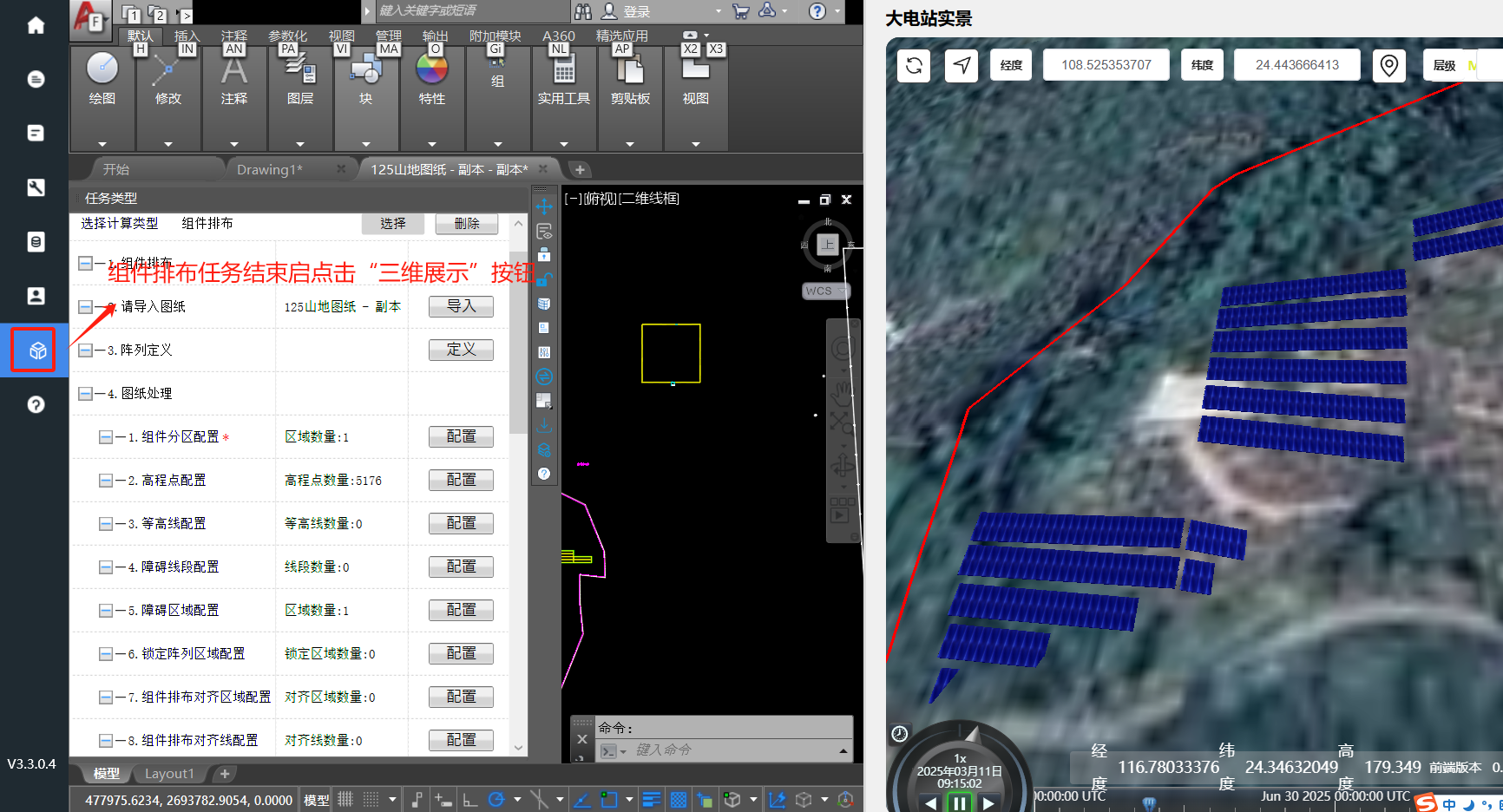

创建组件排布任务后，提交计算且软件正确生成结果，点击“三维展示”按钮来展示三维地形和组件排布结果；
组件排布计算完成后，继续进行设备布局计算，将继续展示汇流箱（逆变器）、箱变位置。
若在组件排布到设备布局过程中，修改了阵列参数（桩基边距、桩基间距等更新了组件，阵列、桩基参数），将在设备布局展示最新的三维结果。
点击“三维展示”按钮，可以查看三维效果，想关闭界面，再次点击“三维展示”按钮即可。

暂不支持外部图纸导入后的三维展示。
三维展示效果通过鼠标滚轮放大和缩小，可以缩小查看整体排布效果。

4.3.13. 阴影分析任务提交

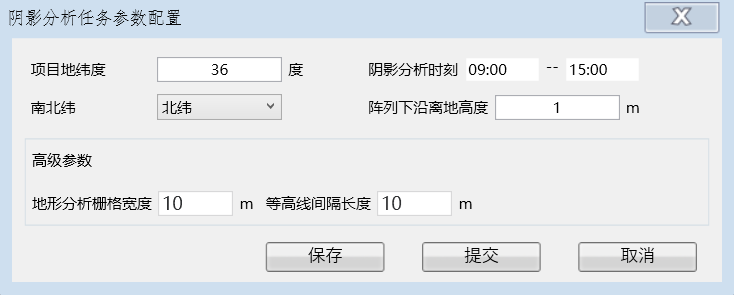

根据阴影分析中的阴影分析时刻，可查看不同时刻范围内的组件排布阴影遮挡情况，来检验组件排布的阴影影响。
也可以更改项目地纬度、阵列下沿离地高度，高级参数，来重新提交，重新生成新的阴影。

4.3.14. 阴影分析生成

提交任务并当任务状态为已完成后，生成结果。

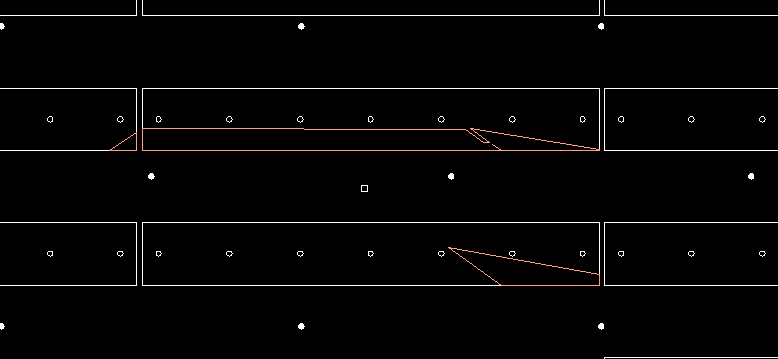

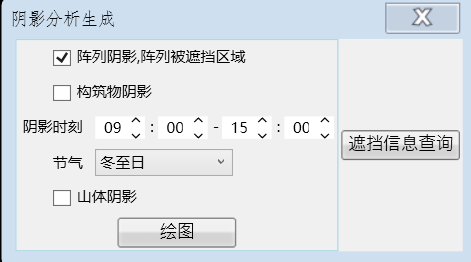

1、 查看前后排阴影遮挡范围：选中阵列阴影，输入阴影时刻（如8-9点或者8-16点等时间段），选择节气（当前支持冬至日、夏至日的组合），点击绘图。

前后排阵列间的阴影遮挡，以橙色的形式，在阵列上有所体现。当前支持冬至日，夏至日，以及冬至日+夏至日的阴影组合。

2、 阴影遮挡信息查询：输入或拖动选择阵列最大遮挡比例，可查询在此阴影遮挡范围内的组件总容量。当有多个阴影遮挡比例的范围，可以通过图纸预览来分别查看这些遮挡阵列的分布。前后排阵列被遮挡的部分展示在图层 “sg阵列被遮挡阴影”中。

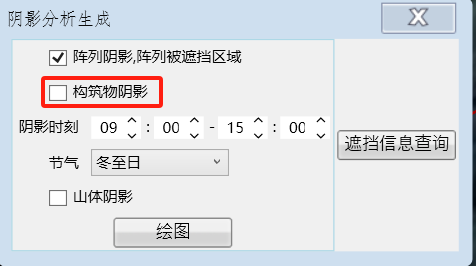

3、 构筑物阴影查看：勾选构筑物阴影，选择查看按钮，可查看构筑物的阴影。构筑物是前面所配置的带高度的避让区，见3.4.2.5。

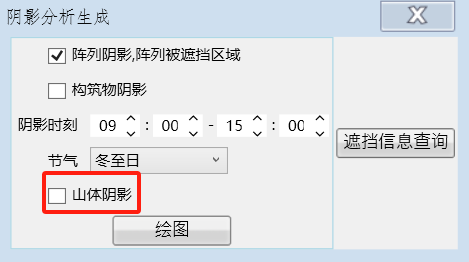

4、 山体阴影查看：勾选山体阴影，选择绘图按钮。即可查看山体的阴影。此处山体的阴影是由高程点/等高线计算而来，且当由等高线而来时，与任务参数中所配置的等高线的间隔长度有关系。间隔长度越小，地形越精确。

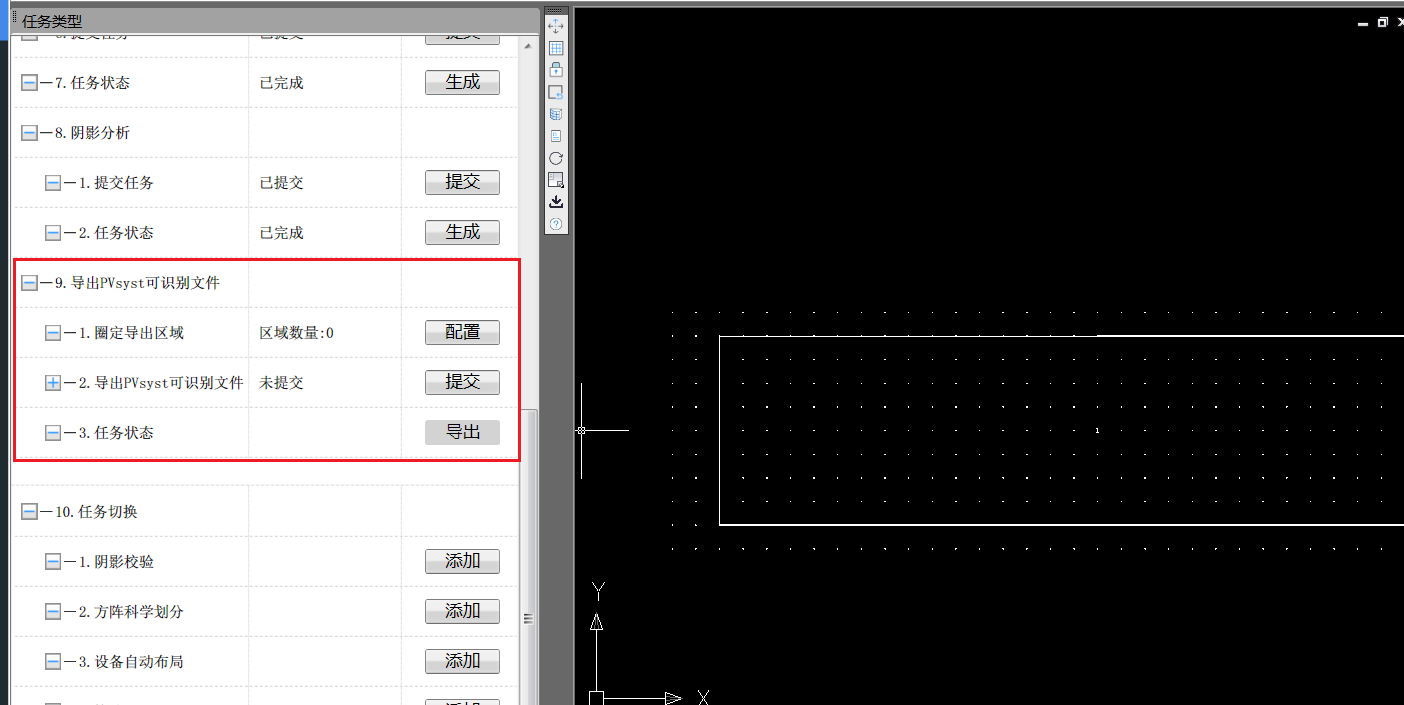

4.3.15. 导出PVsyst可识别文件

在组件排布计算完成后，可导出DAE文件作为PVsyst的近阴影仿真模型，该功能基于组件排布的结果进行转换，提交任务必须要先完成组件排布。

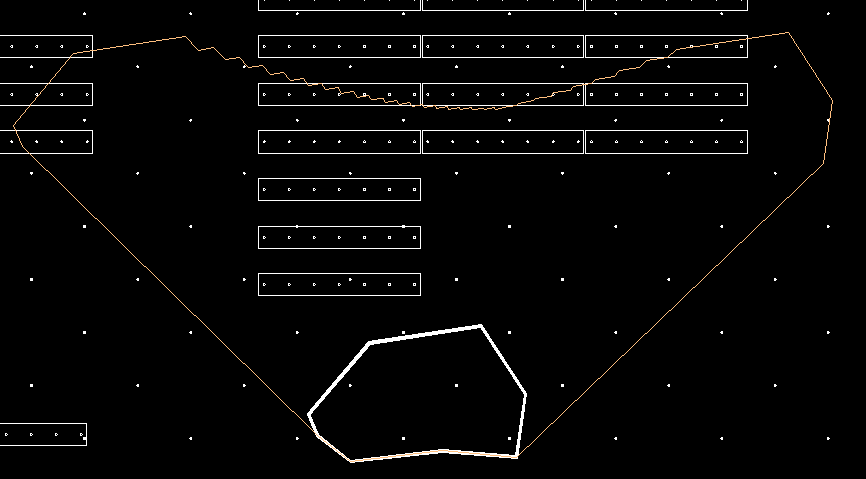

圈定导出范围：非必配置选项，当不进行配置时，默认导出的范围为全站。进行范围圈定后，默认导出圈定范围内的阵列或山体DAE文件。可支持圈定一个或多个区域。可通过区域数量来看已圈定的范围个数。

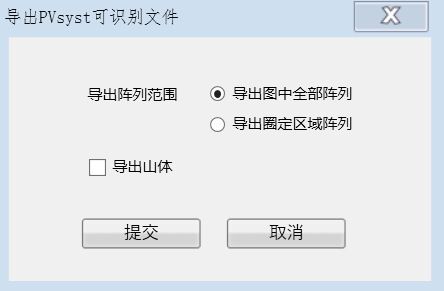

导出PVsyst可识别文件：
导出阵列DAE：支持选择导出范围为图中圈定范围还是全部范围内的阵列。导出圈定范围要求上一步骤中必须配置圈定范围。
导出山体DAE：根据阵列范围，可选择导出阵列范围对应的山体高程。山体非必选。导出山体DAE要求必须配置了高程点/等高线。
也就是说：
1、若是平地电站，并无高程数据，此时的山体选项无法勾选；
2、若是山地电站，有高程数据，允许单独生成阵列DAE，也允许生成阵列+山体的DAE。

导出DAE文件：计算完成后，可指定路径生成DAE文件。若圈定的范围过大，导出的DAE文件较大，在导入PVsyst时间会较长。所以为了能被PVsyst正常识别，不应圈定过大的范围。
DAE导入PVsyst效果：

4.3.16. 三维围栏计算

在组件排布提交过程中，会自动根据红线范围计算围栏的位置，从而计算三维围栏的长度。

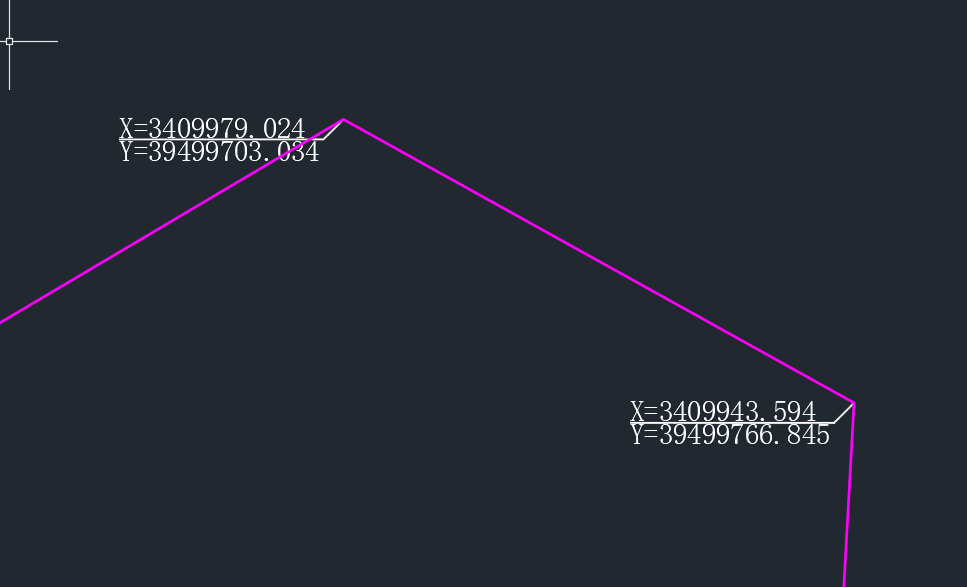

围栏计算完成后，在设备自动布局其余内容计算完成后，点击“分图”按钮，并选择导出“围栏道路图”，生成围栏CAD图纸，围栏的拐点会标注坐标。注意，当前版本暂时只能在设备布局功能完成后，才能导出各个分图。

围栏拐点坐标清册在组件排布计算完成后，组件排布的清册导出中可选择“围栏拐点清册”导出。

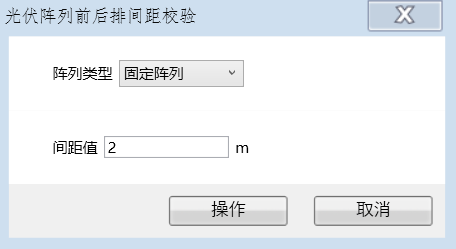

4.3.17. 光伏阵列前后排间距校验

排布完成后，当某阵列前后间距不符合预设间距的整数倍时，会高亮显示。排布结束后手动调整，造成的误调整，可以使用该功能效验。适用于固定间距排布场景。

4.4. 阴影效验

如果是已经通过iST做完了组件排布任务，则无需进入阴影效验任务计算。 这里是供非IST生成的组件排布图进行阴影分析用。导入外部图纸，进行相应的参数配置，进行阴影分析。

4.4.1. 导入图纸

选择图纸路路径，导入外部软件或者人工排布的图纸。

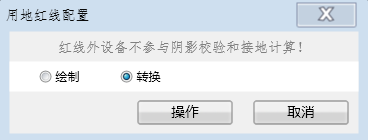

4.4.2. 红线配置

选择项目红线，识别项目红线范围，仅在红线范围内进行阴影效验，红线范围外的阵列不参与计算，请确保阵列在红线范围内。

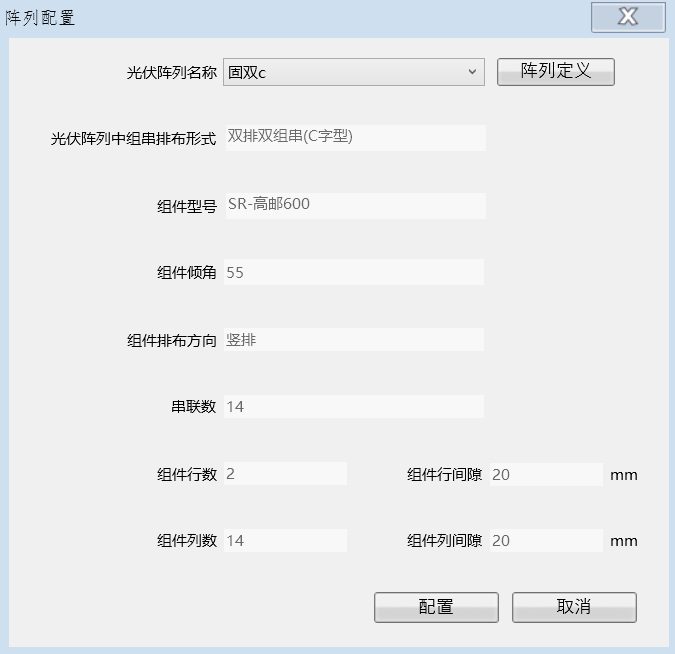

4.4.3. 阵列配置

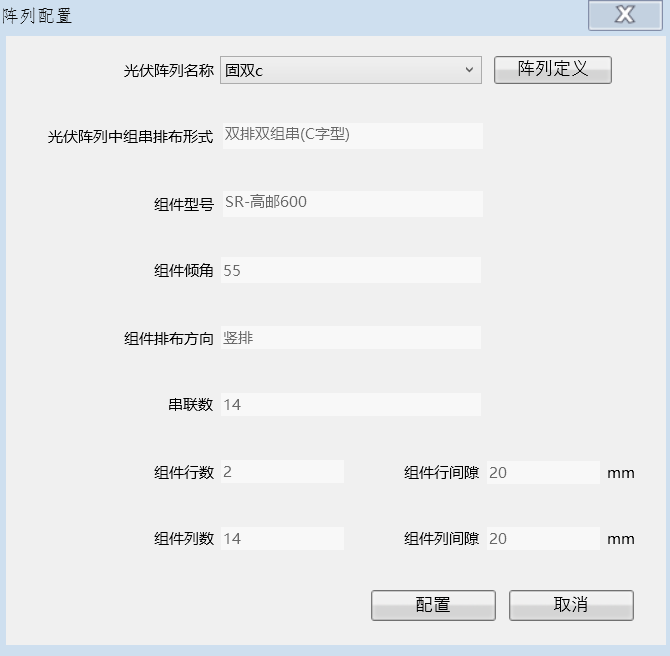

根据实际的阵列参数进行配置，包括阵列类型、组件行列数、组串包含组件个数、组件型号和倾角。桩基参数非必填。

4.4.4. 高程点/等高线识别

必须配置高程点/等高线，才能计算阵列前后排的阴影遮挡和山体的阴影遮挡情况。配置完成后，会生成sg高程点/等高线图层。

对于等高线来说，在任务参数中，根据所填的等高线离散间隔长度的数值来离散等高线，所以，间隔长度短，精度高，地形计算更精细。可根据实际想要的效果来配置高级参数。

4.4.5. 组件排布避让区配置

配置避让区后，当设置了带高度的避让区，即避让物（房屋等），会效验避让物对已排布阵列的阴影影响。
实际操作中，可以将房屋、坟地、树木等配置为带高度的避让区，可实现查看这些避让物对阵列的阴影遮挡影响。
构筑物所产生的阴影遮挡影响----见3.4.2.7提交任务及生成中的构筑物阴影查看。

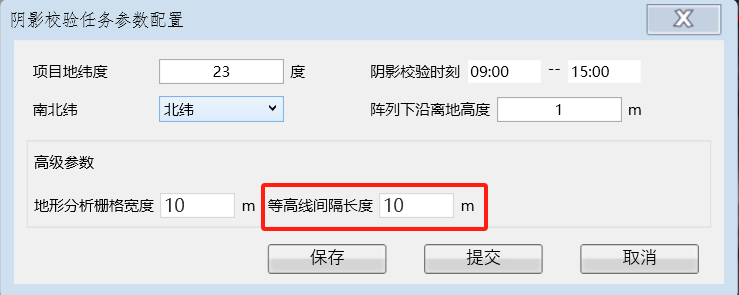

4.4.6. 任务参数配置

根据阴影效验中的阴影遮挡时刻，可查看不同时刻范围内的组件排布阴影遮挡情况，来检验组件排布的阴影影响。
也可以更改项目地纬度、阵列下沿离地高度，高级参数，来重新提交，重新生成新的阴影。
与组件排布中的阴影分析功能一致，这是是针对外部图纸导入效验的功能，若是组件排布直接过来的任务，无需再进行阴影效验，在组件排布内有单独的效验提交按钮。

4.4.7. 提交任务与生成

1、 与查看前后排阴影遮挡范围：选中阵列阴影，输入阴影时刻（如8-9点或者8-16点等时间段），选择节气（当前支持冬至日、夏至日的组合），点击绘图。

前后排阵列间的阴影遮挡，以橙色的形式，在阵列上有所体现。当前支持冬至日，夏至日，以及冬至日+夏至日的阴影组合。

2、 阴影遮挡信息查询：输入或拖动选择阵列最大遮挡比例，可查询在此阴影遮挡范围内的组件总容量。当有多个阴影遮挡比例的范围，可以通过图纸预览来分别查看这些遮挡阵列的分布。

3、 构筑物阴影查看：勾选构筑物阴影，选择查看按钮，可查看构筑物的阴影。构筑物是前面所配置的带高度的避让区，见3.4.2.5。前后排阵列被遮挡的部分展示在图层 “sg阵列被遮挡阴影”中。

4、 山体阴影查看：勾选山体阴影，选择绘图按钮。即可查看山体的阴影。此处山体的阴影是由高程点/等高线计算而来，且当由等高线而来时，与任务参数中所配置的等高线的间隔长度有关系。间隔长度越小，地形越精确。

生成结果包含：阵列排布图、阵列9-15点阴影、构筑物阴影、山体阴影、超限坡度的山体区域、红线内缩线，各分区的容量统计结果。

4.5. 道路规划

道路规划分为山地、平地两种场站类型，山地场站类型支持直接进行道路规划任务，需配置高程点/等高线来根据山地坡度限值进行道路规划；平地场站类型需基于组件排布和方阵划分的结果，进行道路规划。
山地场站：
1、全部交给软件来寻优，输出寻优后结果；
2、软件寻优道路输出的结果规则：a两点之间的最优线路规划；b全场区最优线路规划；c全场区道路贯通；
3、道路土方量计算：计算已规划道路的土方量。
平地场站：
1、全部交给软件来寻优，输出寻优后结果；
2、软件寻优道路输出的结果规则：a全场区最优线路规划；b场区内横平竖直规划道路；c全场区环场道路贯通；

4.5.1. 导入图纸

从方阵划分切换的道路规划任务无需导入图纸，直接进行以下步骤操作即可。 新建的道路规划任务，需要导入图纸操作。

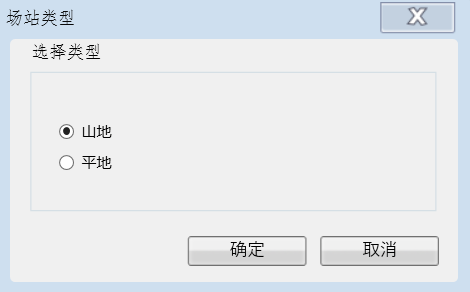

4.5.2. 选择场站类型

按实际场站类型进行选择，选择错误会导致后续无法正确计算。
若无高程点/无等高线配置则需选择平地场站类型。

4.5.3. 红线配置

这里山地场站需要配置红线。配置红线后，生成的道路不会超过红线的范围。点击配置按钮，选择“转换”、“绘制”，识别红线。

4.5.4. 高程点/等高线识别

进行山地道路规划时，要进行坡度计算时，必须配置高程点或等高线。配置完成后，会生成sg高程点图层。
进行平地道路规划时，无需配置高程点/等高线。
选择高程点/等高线配置按钮，选中其中任意高程点/等高线，可一次识别全部高程点/等高线图层。

4.5.5. 道路配置

进行山地道路规划时，已有道路配置可以进行绘制或转换，配置完成后，会生成sg道路，软件中道路规划任务生成的道路与人工配置已有道路连通。
进行平地道路规划时，无需配置已有道路。当组件排布或者方阵划分已经配置了已有道路，软件中道路规划任务生成的道路与人工配置已有道路不会连通。

4.5.6. 道路控制点配置

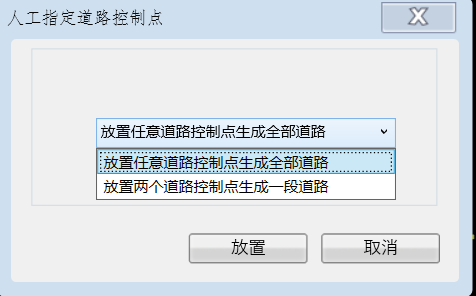

人工指定道路控制点分为放置任意道路控制点生成全部道路和放置两个道路控制点生成全部道路。山地场站配置道路控制点后，生成道路会连接道路控制点的道路。平地场站无需进行道路控制点配置。
注意：这里的放置任意道路控制点可以在图纸中放置一个或多个道路控制点，放置两个道路控制点只可以在图纸中放置两个道路控制点。

4.5.7. 道路规划避让区配置

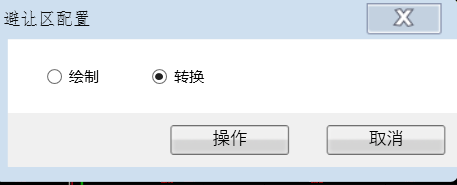

配置避让区后，进行道路规划生成的道路时会避开避让区。
实际操作时，若想避开某个避让区，可以直接配置的避让区，或者把房屋、坟地、树木等物体直接挪动到sg道路规划避让区的图层下，即可识别自动避开避让区；
同红线配置一样，其他模块已配置好了避让区，此时仍然需要重新配置避让区。因为各个模块的避让区功能不完全一致。

4.5.8. 道路规划避让区配置

1、升压站配置高度范围。其中选择平地场站设置升压站高度则会即避让物（房屋等），重跑组件排布的结果会预先计算项目地经纬度下，障碍物的阴影，进行组件排布时会避开避让物+避让物阴影；选择山地场站则不会考虑阴影遮挡的影响。
2、升压站范围线。可以绘制升压站范围线，还可以转换一个已存在的闭合多段线。配置好的升压站范围线在图层sg升压站中。
3、指定升压站进场点。山地场站升压站进场点配置到红线上，平地场站升压站进场点配置到sg组件排布分区线。
4、指定集电线路入口。集电线路配置在升压站范围线上，其中山地场站的厂区连接升压站集电线路。
5、指定进站道路入口。进站道路入口配置在升压站范围线上，其中平地场站的厂区连接升压站进站道路入口。

4.5.9. 预设箱变配置

当选择山地场站已经确定好箱变的位置时，可以手动放置箱变。
在放置箱变后，箱变会带入到道路规划进行计算出连接箱变坡度限值的道路。

4.5.10. 任务参数配置

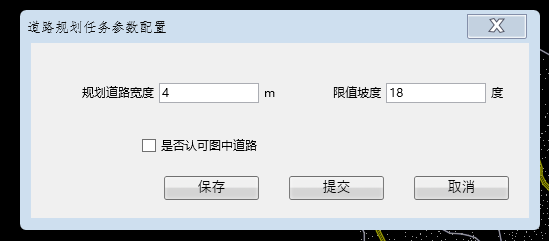

山地场站的任务参数配置：

1、道路规划宽度。设置规划道路宽度可以在图纸中生成对应的道路宽度，其中升压站道路和规划道路的宽度一致。
2、限值坡度。设置限值坡度值可以生成符合的道路，其中如果设置的限值坡度值低，图纸中没有符合坡度条件生成的道路也会生成超过坡度的道路。
3、是否认可图纸道路。删除/调整/新增图纸上道路会重新生成新的清册和土方量。
平地场站的任务参数配置：

1、道路规划宽度。设置规划道路宽度可以在图纸中生成对应的道路宽度。
2、进入升压站道路宽度。设置进入升压站道路宽度可以生成符合宽度的升压站道路。
3、是否设置环场道路。道路生成能在方阵内生成一圈封闭的道路。
4、是否认可图纸道路。删除/调整/新增图纸上道路会重新生成新的清册和土方量。

4.5.11. 任务提交及查看

提交任务后，等待服务端返回结果后，生成结果，可查看所生成的道路情况。

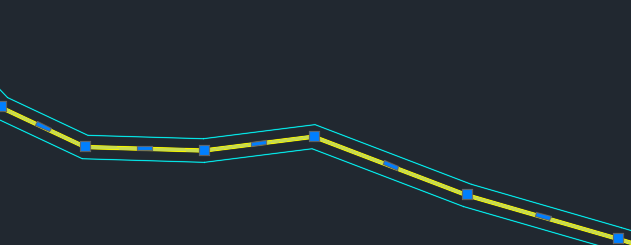

4.5.11. 人工调整

对于已生成的道路，可以进行人工调整后统计工程。
通过拖拽已生成的道路，或者，在“sg道路”图层中新绘制道路，勾选“是否认可图中道路”后再次提交，软件根据图纸上存在的道路进行工程量统计和道路长度统计。平地场景，不会基于人工调整的道路重新生成组件排布结果。

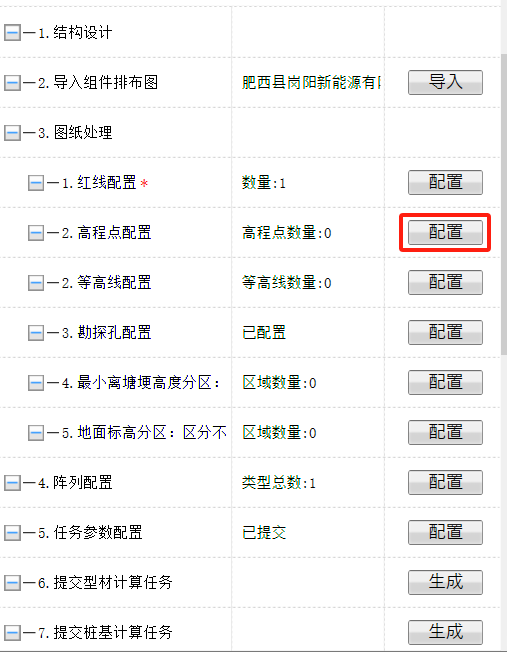

4.6. 结构设计

结构设计支持场景：内部5种标准化固定支架优化，单桩双立柱（管桩）、管桩单立柱（管桩）、单桩单立柱（灌注桩）、双桩双立柱（灌注桩）、双桩双立柱（螺旋桩），需配置高程点/等高线来根据山地坡度限值进行计算桩长，需配置勘探孔来根据土层信息来计算桩基。

4.6.1. 导入图纸

从组件排布切换的任务无需导入图纸，直接进行以下步骤操作即可。 新建的结构设计任务，需要导入图纸操作。

4.6.2. 红线配置

这里需要配置红线。配置红线后，生成的桩基不会超过红线的范围。点击配置按钮，选择“转换”、“绘制”，识别红线。

4.6.3. 高程点/等高线识别

进行山地结构设计时，要进行高程计算桩长时，必须配置高程点或等高线。配置完成后，会生成sg高程点图层。
进行平地结构设计时，无需配置高程点/等高线。
选择高程点/等高线配置按钮，选中其中任意高程点/等高线，可一次识别全部高程点/等高线图层。

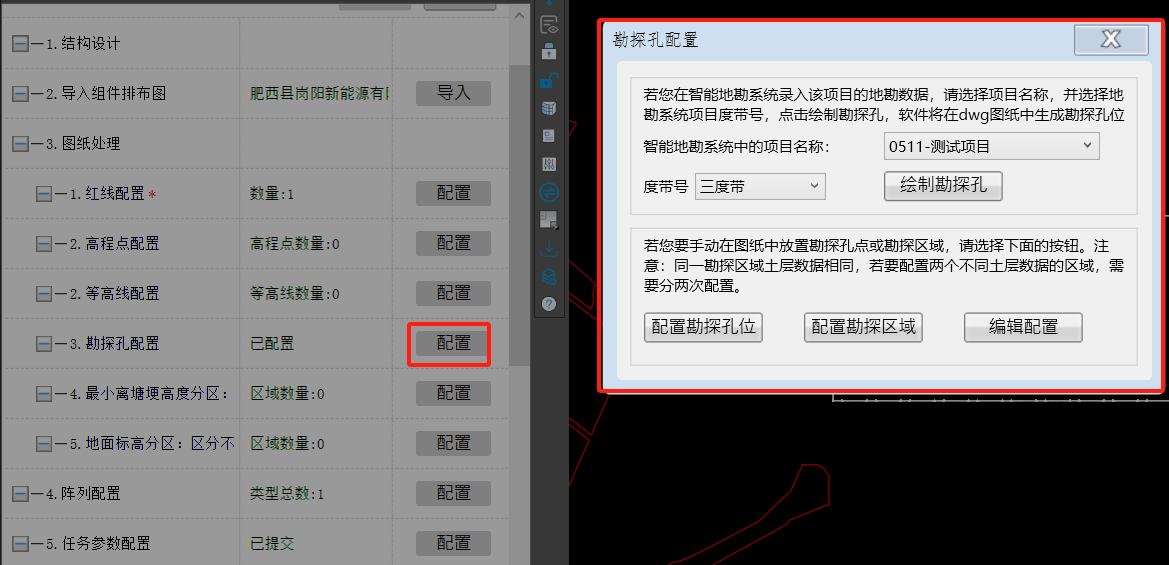

4.6.4. 勘探孔配置

进行勘探孔配置时，智能地勘系统中有图纸中的地址，可以下拉选择对应的项目，选择度代号，配置完成后，点击或者勘探孔按钮，会在图纸中生成勘探孔。
进行配置勘探孔位时，新增地层信息，并编辑地层编号，编辑地层名称，底层深度，状态，描述，配置完成后，选择“放置”按钮，生成SG勘探孔。
进行配置勘探区域时，新增地层信息，并编辑地层编号，编辑地层名称，底层深度，状态，描述，配置完成后，选择“转换”、“绘制”，生成SG勘探区域。

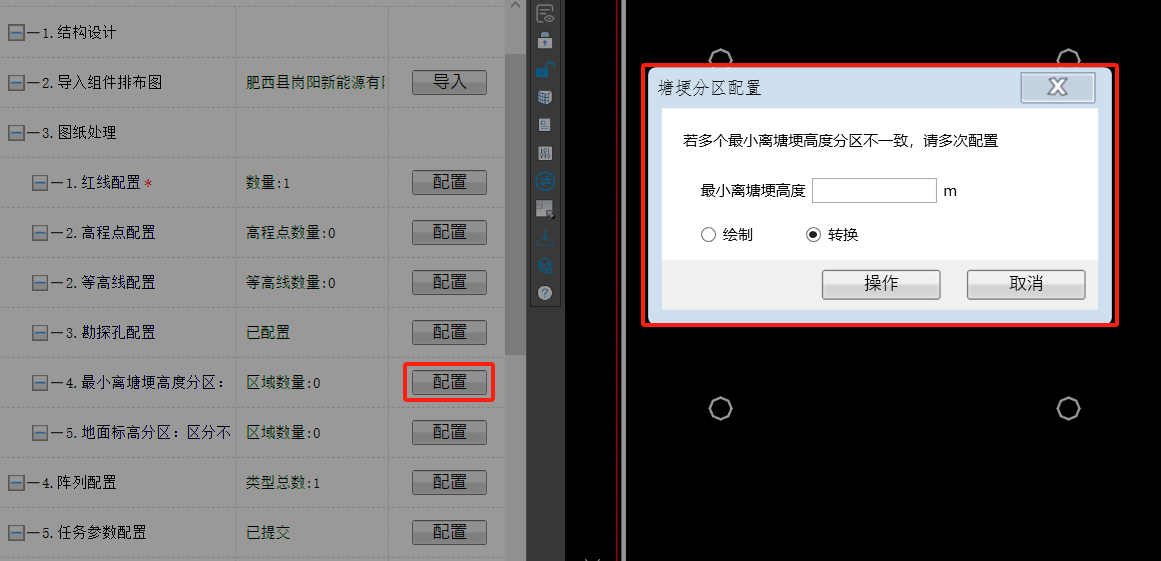

4.6.5. 最小离塘梗高度分区

如果实际图纸中有塘梗，可以在这里需要配置塘梗。填写塘梗的高度，配置完成后，。选择“转换”、“绘制”，生成SG塘梗净高分区。

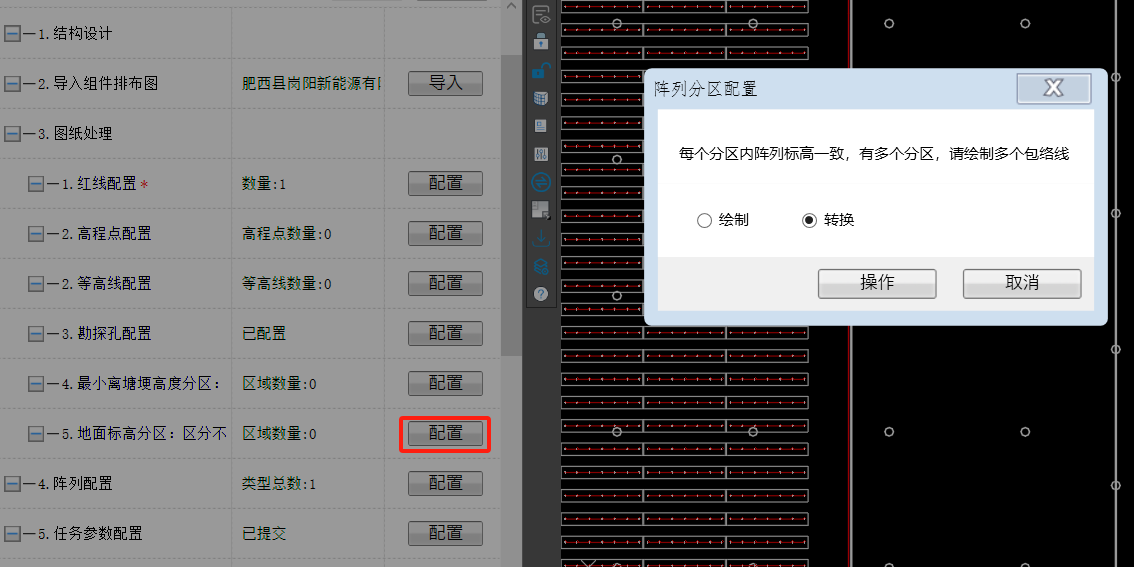

4.6.6. 地面标高分区

进行山地结构设计时，丘陵，想要地面某个区域的管桩保持下沿平齐 ，需要配置地面标高，配置完成后，选择“转换”、“绘制”，生成SG阵列标高分区。

4.6.7. 阵列配置

1、如果导入图纸情况下图纸中带有阵列，可以先选择需要的阵列信息后点击配置按钮，图纸的的阵列全部更换成最新的阵列信息。
2、如果先完成组件排布时有不同的阵列信息绘制在图中，在结构设计中如果要修改相同阵列信息，可以先选择需要的阵列信息后点击配置按钮，图纸的的阵列全部更换成最新的阵列信息。

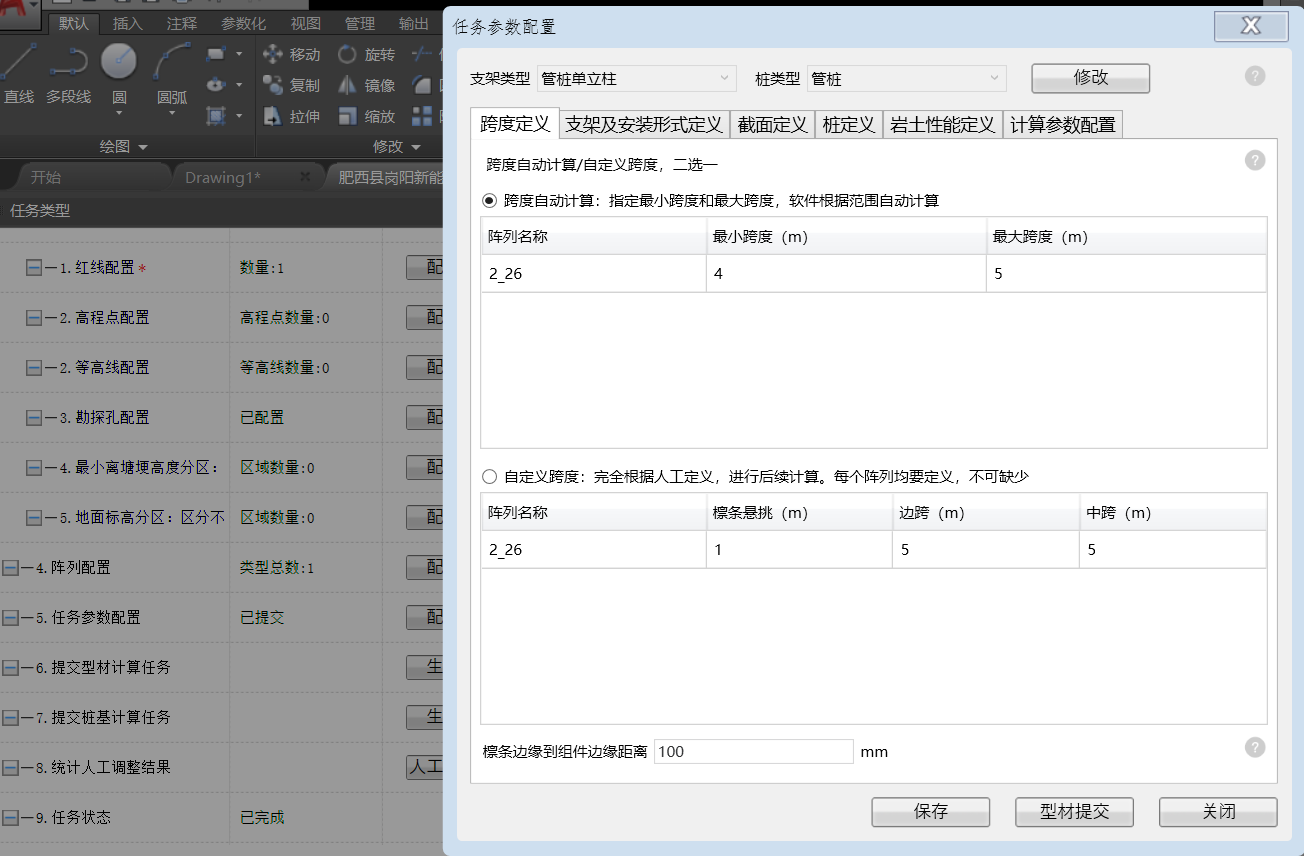

4.6.8. 任务参数配置

初始化时，支架类型、桩类型、都可选，修改按钮不可用，作置灰处理点击保存后，支架类型和桩类型不可选，修改按钮变成可用状态。修改支架类型和桩类型后，下面6个tab不随支架类型和类型变动。点击修改后，提示可能会丢失数据，修改下面6个tab的显示内容。
跨度定义任务：

1、当选择“跨度自动计算”功能时，软件应能够根据输入的参数自动计算并显示跨度值。
2、用户通过“自定义跨度”选项手动输入支架类型，悬挑，边跨，中跨，输入的自定义跨度值应被软件接受

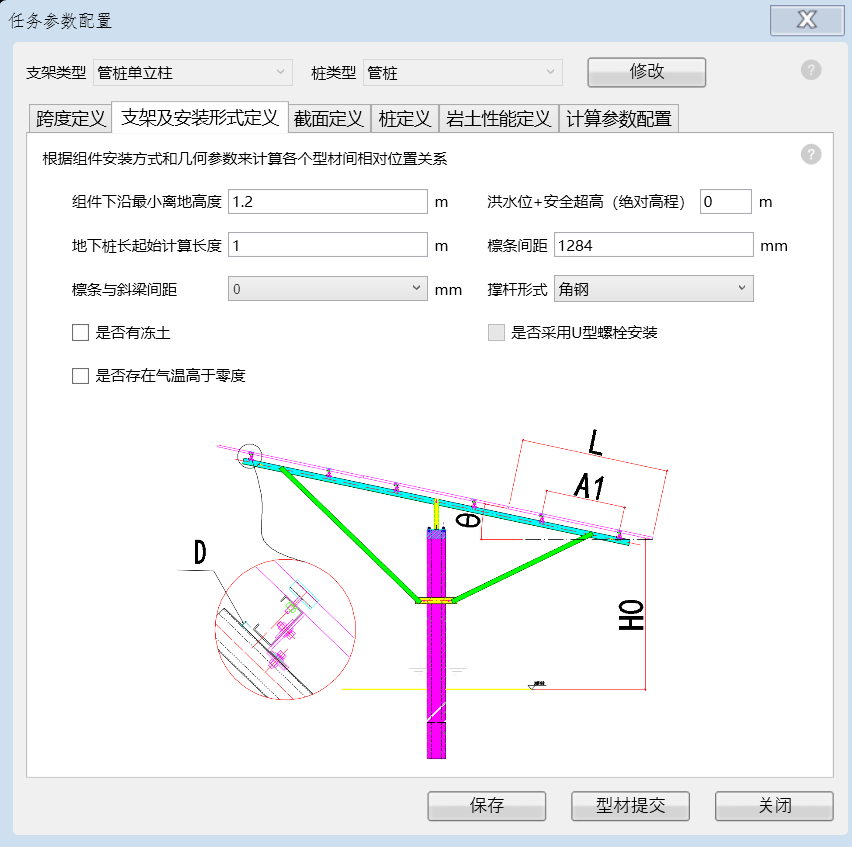

支架及安装形式定义：

1、填写支架及安装形式定义tab页所需要的字段数据。

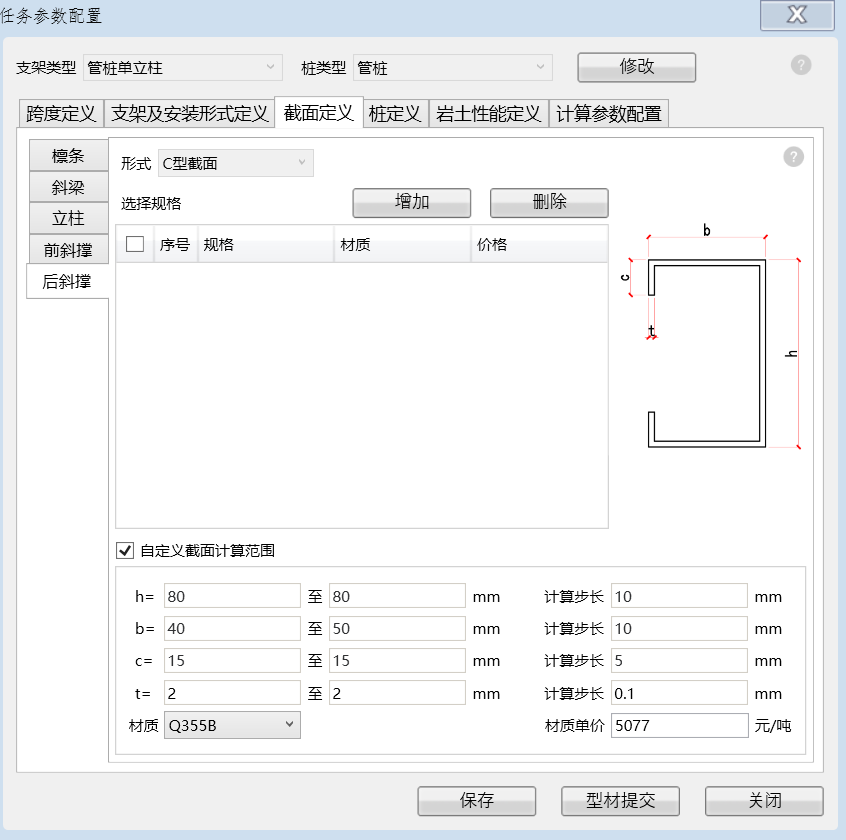

截面定义：

1、单桩双立柱显示字段（檩条，斜梁，前立柱，后立柱，前斜撑，后斜撑，斜撑抱箍，紧锁抱箍，桩顶横担）
2、管桩单桩单立柱显示字段（檩条，斜梁，立柱，前斜撑，后斜撑，斜撑抱箍）
3、单桩单立柱、双桩双立柱显示字段（檩条，斜梁，上立柱，下立柱，前斜撑，后斜撑，斜撑抱箍，胶件链件）
4、填写截面定义tab页所需要的字段数据。
桩定义：

1、填写桩定义tab页所需要的字段数据。

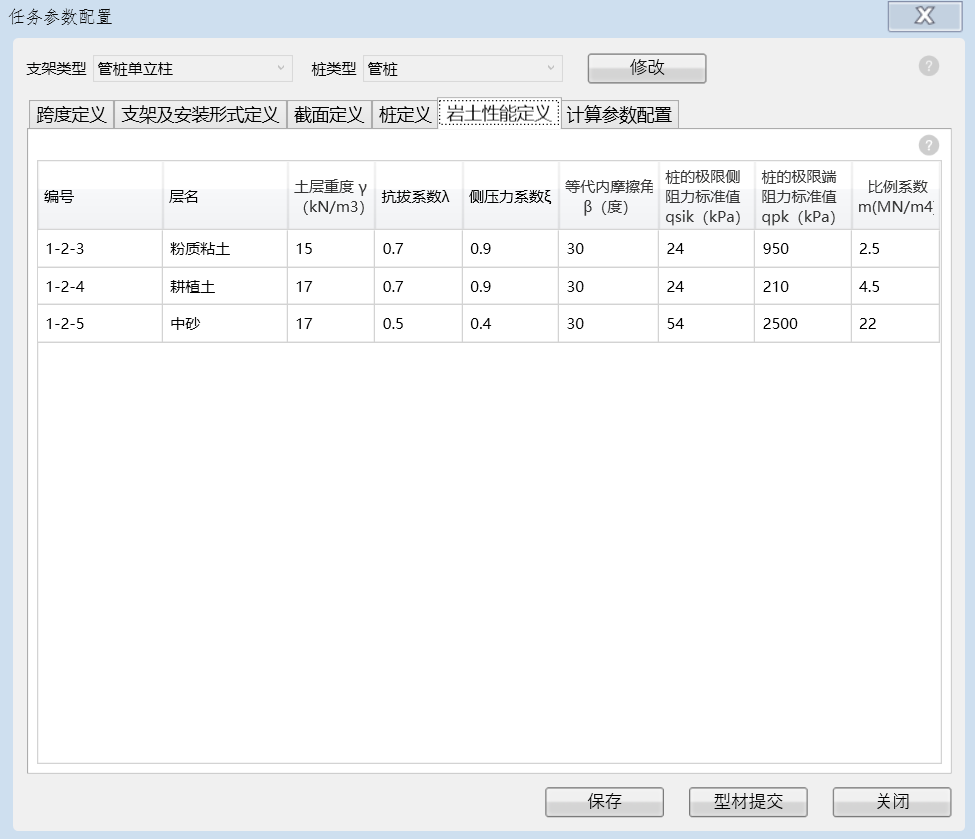

岩土性能定义：

1、填写岩土性能定义tab页所需要的字段数据。
计算参数配置：

1、填写计算参数配置tab页所需要的字段数据。

4.6.9. 提交桩基计算任务

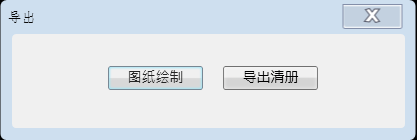

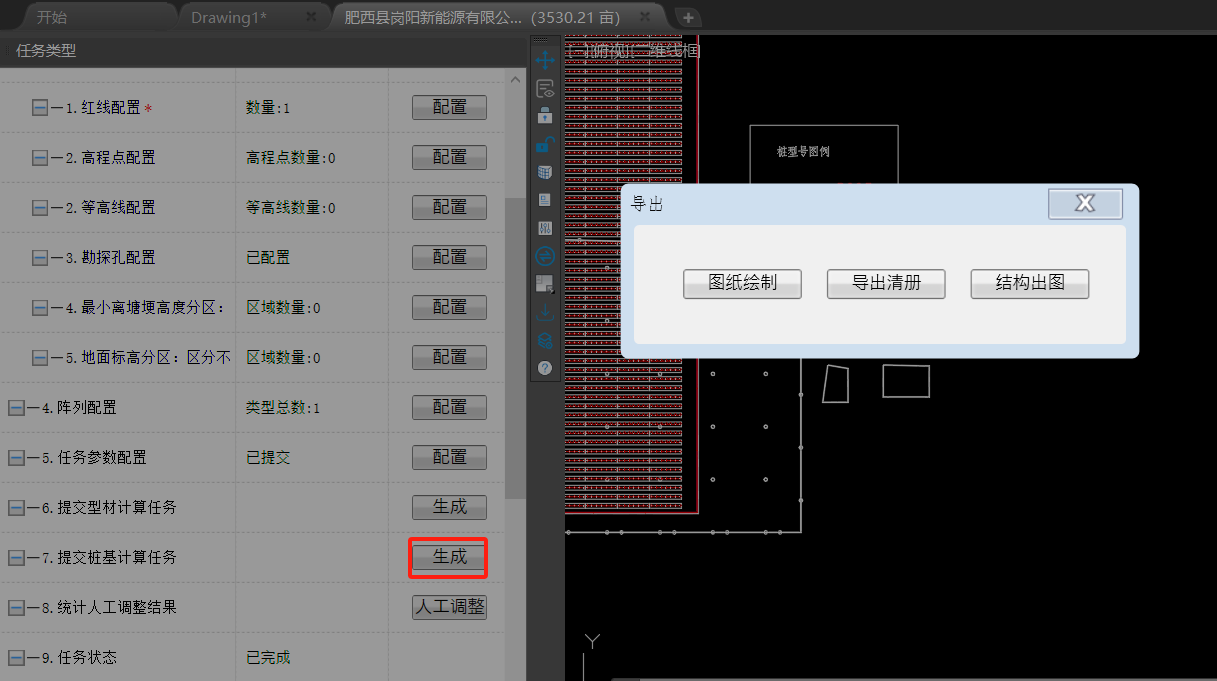

图纸绘制，绘制红线内的桩基和桩长，显示桩基规格。
导出清册，清册内展示编号，桩型，桩长，根数，桩长合计。
结构出图，根据型材计算出的结果生成CAD图纸。

4.6.10. 任务提交及查看

提交任务后，等待服务端返回结果后，生成结果，可查看所生成的型材情况。

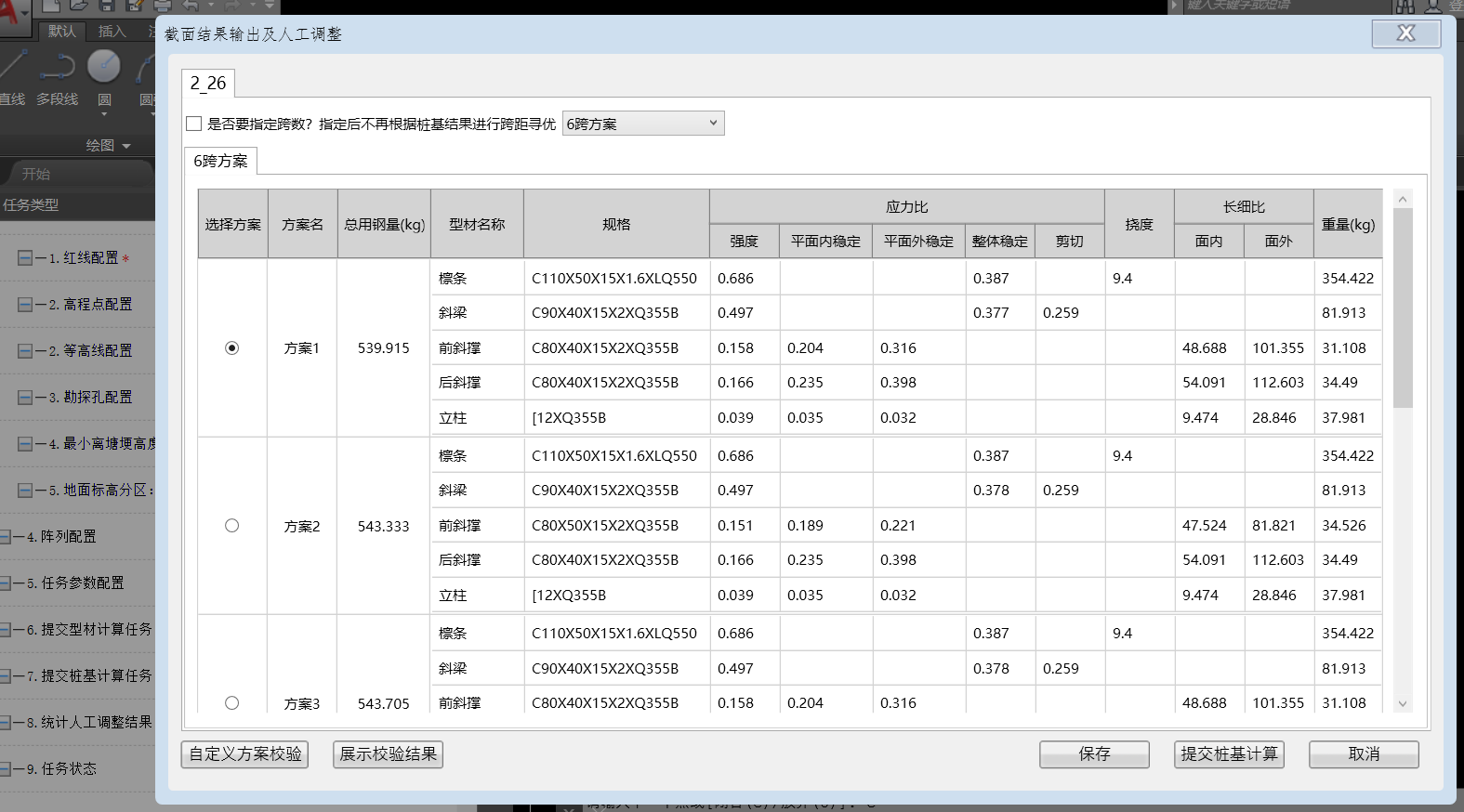

4.6.11. 提交型材计算任务

对于已生成的型材方案，可以进行自定义方案校验，也可以直接提交桩基计算。

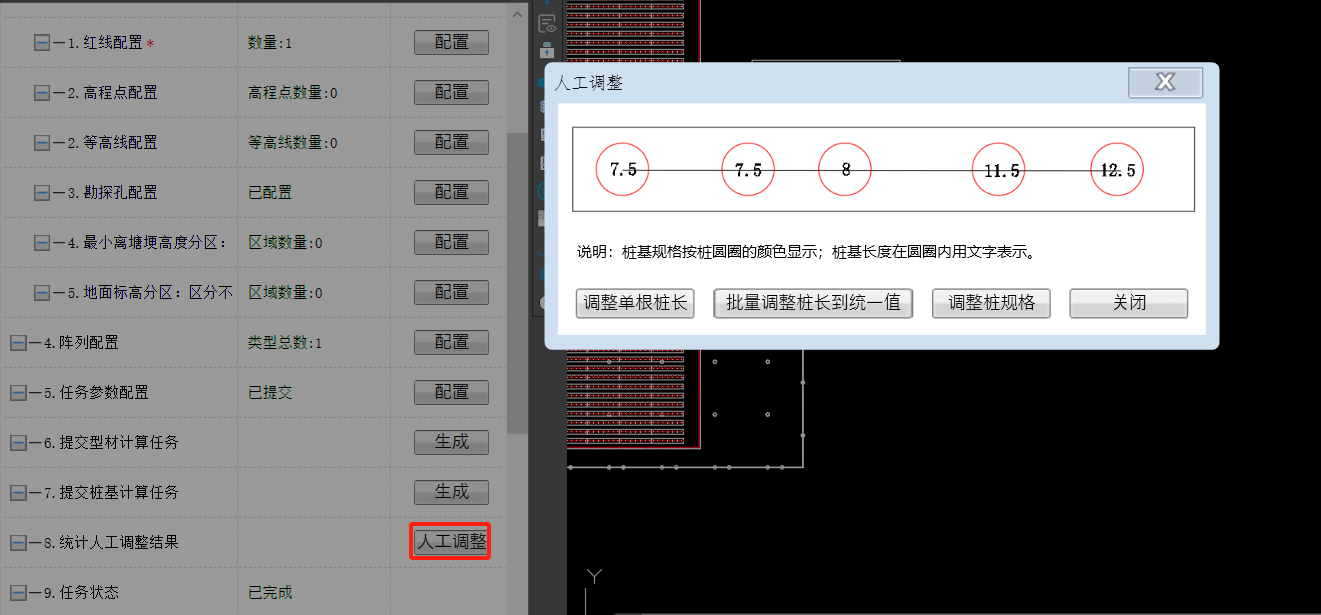

4.6.12. 统计人工调整结果

上面计算都完成后进行人工调整。
调整单根桩长：可以调整一个阵列下的某一个桩基的桩长。
批量调整桩长到统一值：可以批量阵列下桩基的桩长。
调整桩规格：可以调整一个阵列下桩的桩规格。

4.7. 方阵划分

根据方阵的容配比上下限、逆变器规格、每个方阵的逆变器台数、项目容量、阵列的相对位置关系进行方阵科学划分。
支持指定（不指定）箱变规格、个数的方阵划分。同时支持平整地块/非平整地块两种划分模式。
单独新建的方阵划分任务需要导入图纸、选择电站类型、阵列配置等操作。而从组件排布切换过来的任务，无需进行上述操作，可直接进行手动方阵配置，或者其他步骤。

4.7.1. 阵列配置

定义好组件列数、行数、组串包含组件数、组件规格、组件倾角，按所定义的阵列进行容量计算，从而进行方阵划分。最小的方阵划分单元为单个组串。
桩基参数这里非必填，后续需要进行设备布局计算，或者是补桩计算再重新进行阵列配置。
已配置的阵列，可以看到阵列为块参照，且阵列内生成组串图形。也可以通过工具条的属性查看按钮 选中阵列，查看具体属性。

4.7.2. 手动方阵配置

若在方阵划分中，想手动进行部分或全部的方阵划分，可进行该项配置。

输入方阵的编号、电缆长度放大系数、逆变器和箱变的选型，采用绘制、转换方阵包络线，或者直接框选区域，可实现手动定义方阵的功能。手动定义的方阵不再参与软件的方阵划分寻优，仅进行容配比和组件容量统计。
手动配置的方阵，其光伏电缆长度放大系数和低压电缆长度放大系数均默认为1.05，后续在电缆计算中，会默认*1.05的放大系数。从快捷工具条上的方阵详情可以快速的进行方阵参数修改，包括电缆长度放大系数、逆变器型号、箱变型号。

4.7.3. 道路配置

道路非必配，不配置道路时，软件会根据整体的阵列分布情况来自动进行箱变位置的计算，默认将箱变放在方阵中间；
若配置了道路，方阵会围绕道路进行划分，箱变默认放在道路边；
支持部分有道路，部分无道路的混合场景。当有道路时，靠近的方阵会将箱变放置在道路边，无道路的方阵会将箱变放置在方阵内。

4.7.4. 独立划分方阵地块

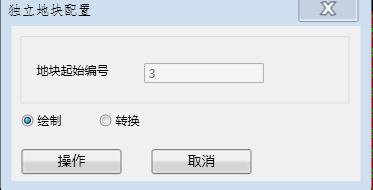

框选某个区域，该区域单独进行方阵划分，不与其他的区域共同划分。
适用于复杂地形下，优先确定好某个独立区域的方阵划分。

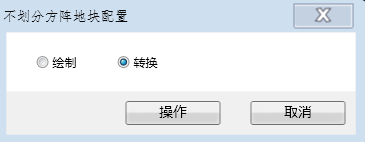

4.7.5. 不划分方阵地块

框选某个区域，该区域不进行方阵划分，不参与容配比及组件容量的统计。

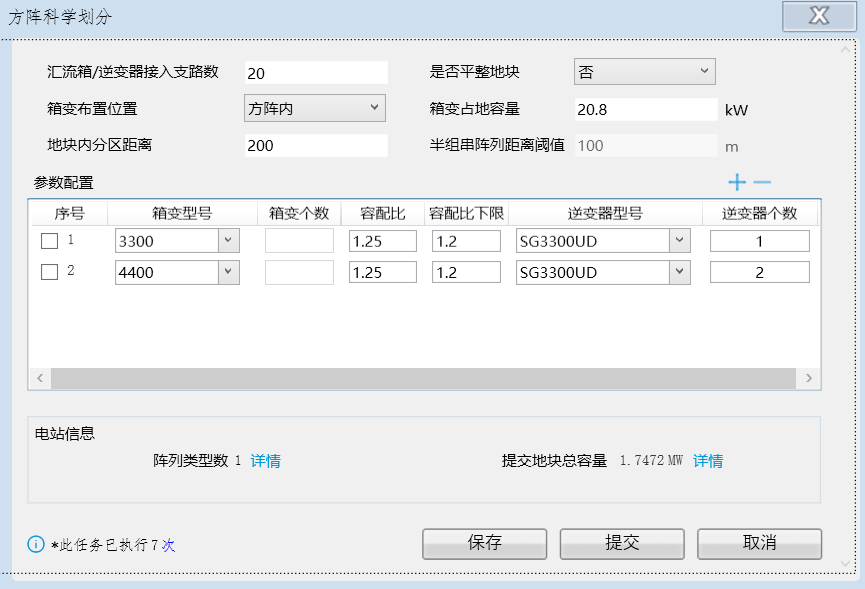

4.7.6. 任务参数配置

4.7.6.1. 影响方阵划分模式的参数解释

支持两种方阵划分模式：
1、大基地平整地块场景，在是否平整地块，选择“是”。这样所划分的方阵外形会更平整，更接近于矩形，且每个方阵形状相近。
2、是否平整地块选择“否”，会按道路、避让区、红线范围来进行优化计算，从而输出的划分方案为聚集度高，综合电缆成本较低的方案。
箱变的布置位置支持三种：
1、方阵内：适合没有道路的场景，如大平地场景。会将箱变放在方阵内，根据箱变的位置进行方阵划分；
2、道路边：适合有道路的场景，如山地、大平地场景。划分方阵时，会将箱变放在道路边，并根据箱变的位置进行方阵划分；选择该选项时，需要3.4.5.3已配置了道路，否则会报错；
3、方阵内和道路边混合方式：适合局部有道路，局部没有道路场景。划分方阵时，有道路的区域，会将箱变放置在道路边。没有道路的区域，会将箱变放置在方阵内，根据箱变的位置进行方阵划分；

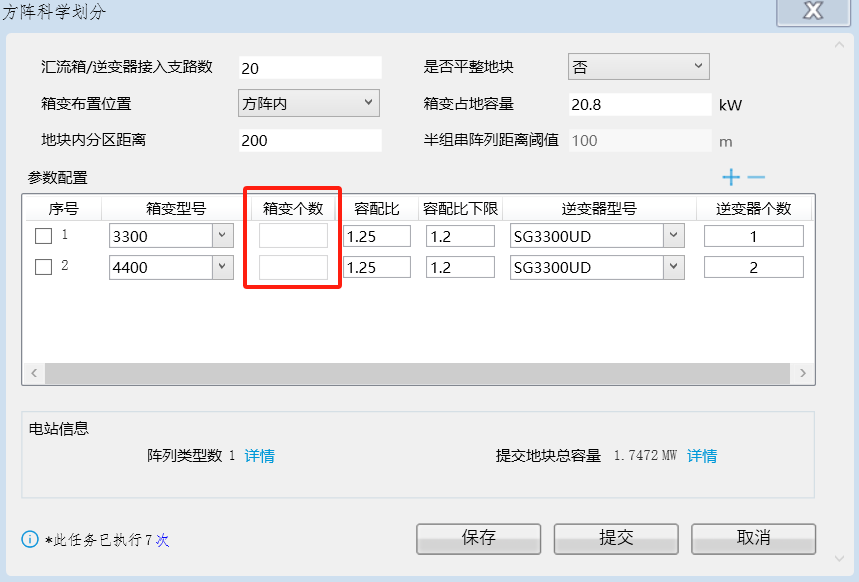

指定（不指定）箱变规格、个数的方阵划分：

只有箱变个数非必填，其余参数必填。若已经设计好各规格箱变个数、方阵对应容配比，软件将按指定箱变个数进行方阵划分。但所配置的参数得满足：箱变的容量容配比下限≤阵列总容量≤箱变容量容配比上限，否则报错。
若不指定箱变个数，软件将根据实际的地块相对距离，阵列位置，容配比上下限进行优化计算，优先选择最大规格的箱变，在无法满足容配比要求时，再使用较小规格箱变进行替换。

4.7.6.2. 影响方阵划分计算结果的参数解释

汇流箱/逆变器接入支路数：按项目实际设计时的支路数填写即可，但方阵划分的结果并不一定完全按照支路数生成，受各个地块的距离远近、方阵大小的影响，软件会计算一个综合 容配比上下限+接入支路数 的方阵划分结果。

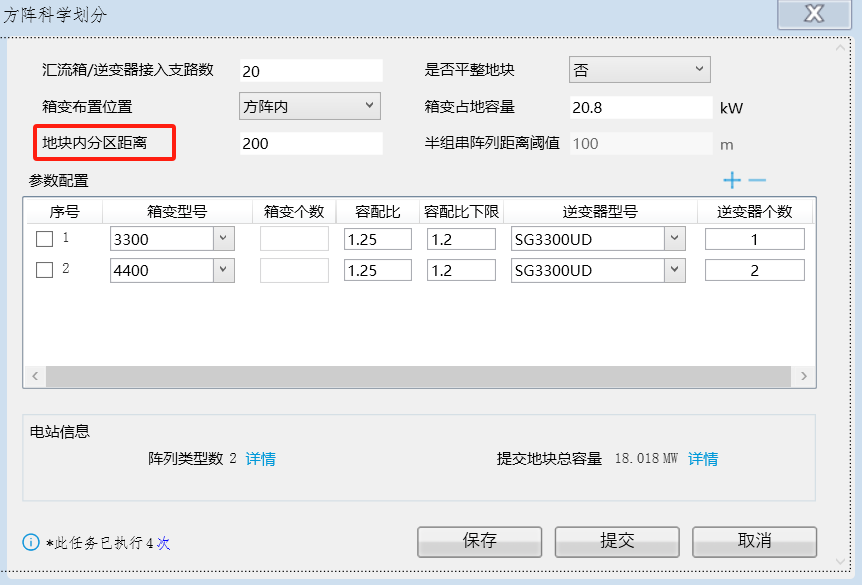

地块内分区距离：根据该值将地块分为一个或多个区域，每个区域间单独进行方阵划分，在离散的山地地形，该值可以根据想要划分的效果来填写。若想整个电站作为一个整体来划分，可以输入一个较大值来避免将地形切分成多块进行划分。

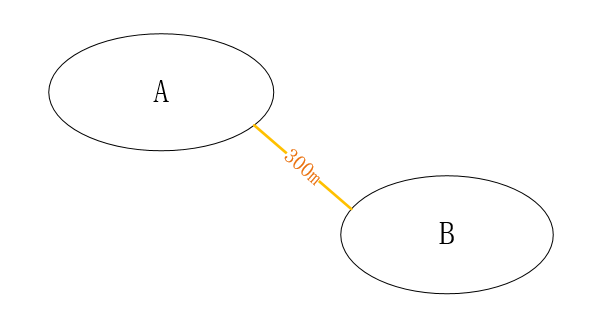

情况1：

有A、B两个地块，两个地块距离较远，不方便走线，想各自进行方阵划分，可以将地块内分区距离设置为<300m的值，这样超过设置值的地块就被分成两个独立地块各自进行方阵划分。

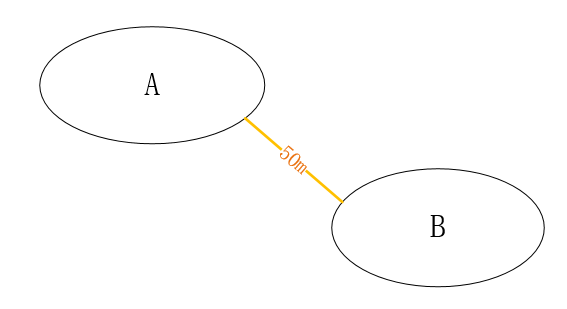

情况2：

有A、B两个地块，两个地块距离较近，允许相互走线，想作为一个整体进行方阵划分，可以将分块距离设置为>50m的值，这样在设置值内的地块均作为一个地块进行划分。
箱变占地容量：在方阵划分过程中，方阵的容量=所需容量+箱变占地容量，来进行计算，这样所划分的方阵中，后续因放置箱变导致抠除阵列也能保证容配比。
阵列总容量查看：

通过详情可以查看图纸上存在几种阵列，整体项目的总容量如何。

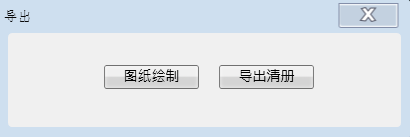

4.7.7. 任务提交及查看

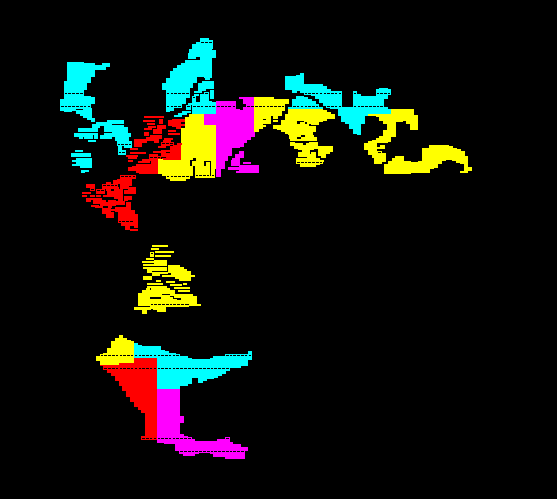

图纸绘制：任务提交过后，点击图纸绘制，不同方阵会以不同的颜色来展示；
导出清册：指定路径导出清册，查看方阵的具体容配比及容量。

4.8. 设备布局

设备自动布局支持二维、三维两种场景，当配置了高程点/等高线，支持三维电缆、桥架的长度计算。高程信息非必配置，若未配置，在填写电缆长度放大系数时需要考虑三维地形来带的长度放大裕量。

设备自动布局先进行多种汇流划分，再根据所划分的汇流区寻找一种光伏专用电缆+低压电缆+桥架+跨道路成本+补桩综合成本最低的设备位置+低压电缆走线路径。
有三种使用方式：
1、 全部交给软件来寻优，输出寻优后结果；
2、 当软件所输出的结果不能适应现场情况，可对汇流区、汇流箱、箱变等、低压电缆主路径进行锁定，软件可基于锁定后的结果再次寻优，快速输出结果；
3、 可将人工设计结果进行全部锁定，仅统计工程量清册。

4.8.1. 导入图纸

从方阵划分切换的设备布局任务无需导入图纸，直接进行4.3.6.4及以下步骤操作即可。
新建的设备自动布局任务，需要导入图纸操作。

4.8.2. 选择电站类型

按实际电站类型进行选择，选择错误会导致后续无法正确计算。
若使用集中式逆变器则需选择 集中式电站；
若使用组串式逆变器则需选择 组串式电站；
若想后续进行低压补桩计算，则需选择 水面桩式电站；

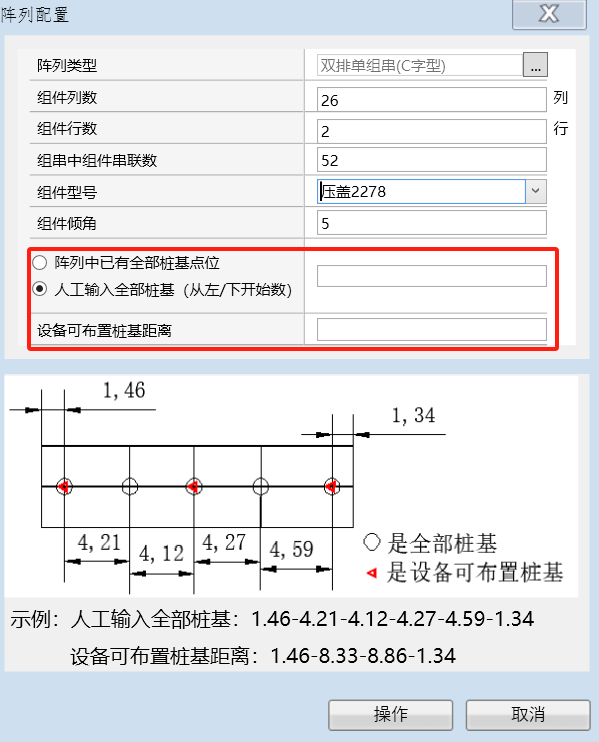

4.8.3. 阵列配置

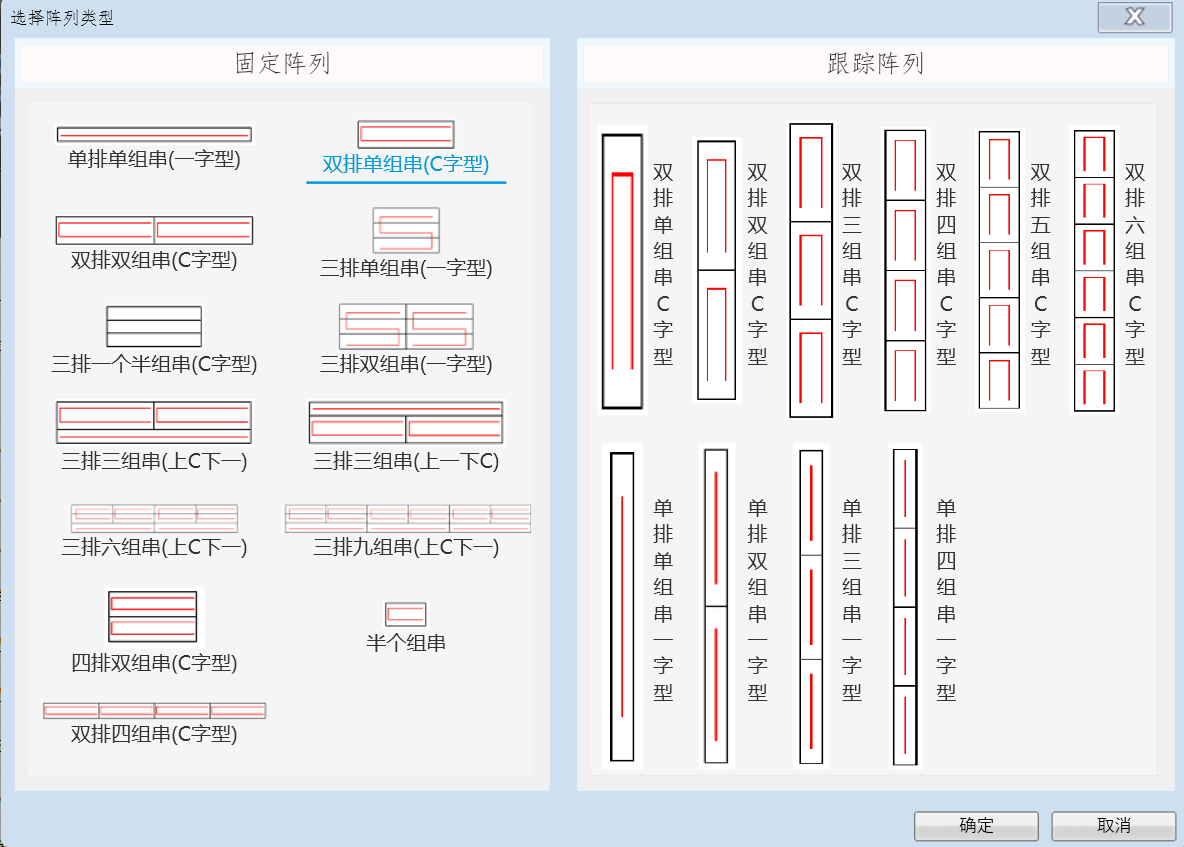

选择阵列类型，并定义组件行列数和组串包含组件个数，选中其中一个阵列，可一次性识别图纸上同一图层的阵列，并写入属性。有多种阵列类型，可分多次配置。
已配置的阵列，可以看到阵列为块参照，且阵列内生成组串图形。也可以通过工具条的属性查看按钮 选中阵列，查看具体属性。

桩基参数这里为必填参数，在软件计算汇流箱的位置，会把汇流箱放置在桩基上。

这里有个操作需要注意一下：

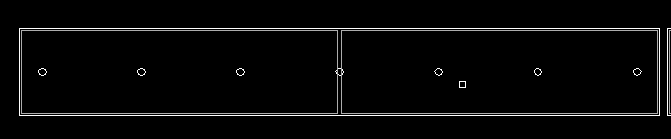

1、 若汇流箱可放置在每个桩基上，设备可布置桩基距离必须与人工输入全部桩基参数一致；也就是要输入每根桩基的跨距值。
2、 若仅想把汇流箱放置在阵列两侧的桩基上，设备可布置桩基距离仅需输入三个桩基参数即可。

必填，后续需要进行设备布局计算，或者是补桩计算再重新进行阵列配置。
1、 若图纸上阵列块内已有桩基，可直接采用识别的方式来识别每根桩基的位置，不用再输入全部桩基参数，但依然需要根据汇流箱想放置的位置来填写设备可布置桩基距离；

4.8.4. 方阵配置

从方阵划分切换进入的设备自动布局，方阵的电缆长度放大系数默认为1.05，可根据实际情况修改。 新建任务的方阵配置放大系数默认为1，在配置时根据实际情况手动修改。

放大系数主要考虑的是：现场剪切电缆造成的物料浪费、电缆施工的波折、施工过程的路径调整。另外光伏电缆和低压电缆的长度放大系数，可以设置为不同值。
因三维场景已经考虑了山体的坡度带来的电缆、桥架施工量的变化，所以在设置放大系数时，应排除山体对电缆长度的影响；
二维场景下，依然还要考虑山体对电缆长度的影响。根据实际情况填写电缆长度放大系数。

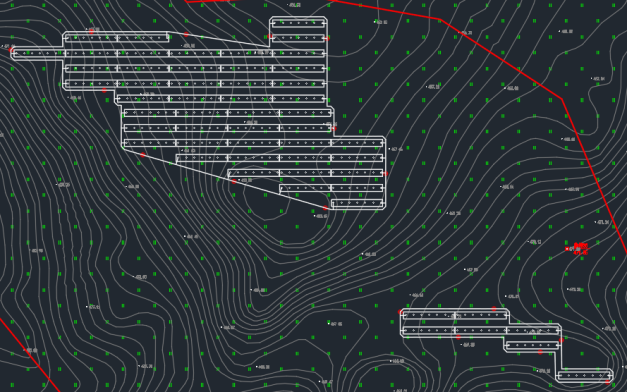

4.8.5. 高程点/等高线配置

高程信息非必配，当配置了高程点或者等高线（二选一配置即可），在任务参数填写界面中，勾选了考虑地形影响，箱变会在寻优过程中，放置在所指定的坡度范围内。
有两种途径配置高程信息，第一种：组件排布任务切换过来的，已配置过高程点/等高线。第二种，新建的设备布局任务必须要在导航栏4.3/4.4中配置了高程点/等高线。

若想预先将箱变放置在平坦的地方，那就需要配置高程信息，并输入箱变的预设排布坡度范围，最终，软件会根据地形的具体情况，将箱变放在合适的位置。若之前是配置了等高线，后续必须输入等高线间隔长度来离散等高线。

4.8.6. 道路配置

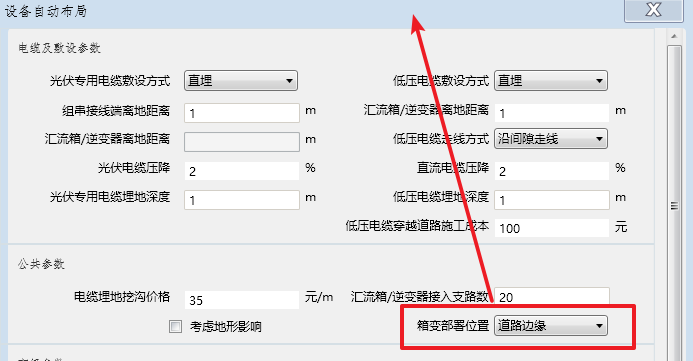

当实际项目，想把箱变放置在道路边，就需要对道路进行配置。箱变部署位置在任务配置参数中选择。若箱变放置在方阵内，则无需进行道路配置。
当组件排布或者方阵划分已经配置了道路，这里无需再次配置。可以检查道路是否在sg道路图层中，来判断道路是否配置正确。

4.8.7. 避让区域配置

配置避让区后，设备、低压电缆走线都会绕过避让区。或者把房屋、坟地、树木等物体直接挪动到sg设备布局避让区的图层下，即可识别自动避开避让区；
注意，这里的设备布局避让区与组件排布避让区并不是同一个，两个模块的避让区为不同的图层，组件排布的避让区数据不会代入到设备布局。所以，当组件排布已经有避让区后，这里仍然需要另外配置设备布局的避让区。

4.8.8. 箱逆变配置

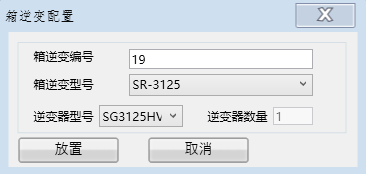

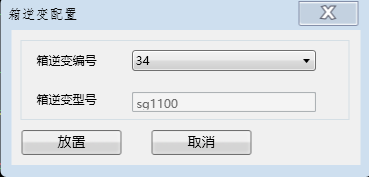

当已经确定好箱变的位置时，可以手动放置箱逆变：
在集中式电站中，已放置箱逆变则不再进行逆变器位置寻优；
在组串式电站中放置箱逆变后，箱逆变会带入到后期的集电线路进行计算，逆变器依然会进行位置寻优。

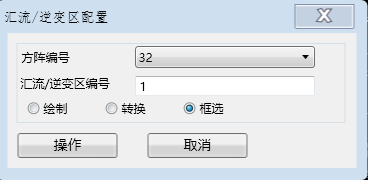

4.8.9. 汇流/逆变区配置

当已经确定好某个方阵的汇流/逆变区，可手动进行汇流划分。所有汇流区可以全部手动划分或局部划分，若一个方阵中，局部划分了汇流区，其他未划分的部分，在设备自动布局中会进行自动划分。

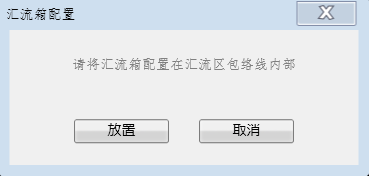

4.8.10. 汇流箱配置

集中式电站：当手动划分好汇流区后，才可以放置汇流箱。单独放置汇流箱无效，且汇流箱必须放置在汇流区中，否则无法识别。组串式电站同理，逆变器也需要手动放置在逆变区中才能被识别。
该功能适用于某些方阵中，已经预先确定好汇流区和汇流箱的位置，手动配置后，软件不会进行寻优计算，仅统计该部分的工程量。

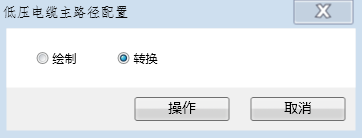

4.8.11. 低压电缆主路径配置

通过绘制、转换的方式来配置低压路径。
此选项非必配。当不进行配置时，软件会根据所划分的汇流区、汇流箱位置进行优化计算，从而寻找到一条综合电缆、桥架最优的低压电缆主路径，且主路径会自动避让避让区。
当人工配置主路径时，软件不再进行主路径的优化计算，仅按照人工绘制的主路径进行计算。注意：仅方阵包络线内的主路径才生效，绘制/转换主路径时，应配置完全，当前暂时不支持配置部分主路径，要配置就要配置完全整个方阵的主路径。
这里有个操作小技巧：可以将人工预先绘制好的主路径移动到sg人工绘制的低压电缆主路径图层中，就可以一次性识别所有方阵的主路径。
由于人工绘制的主路径并不会全部使用，软件在计算完成后，会输出最终的低压电缆主路径，存放在sg低压电缆主路径中。因此，sg低压电缆主路径只存放计算完成的路径，其图层参数并不会参与计算。

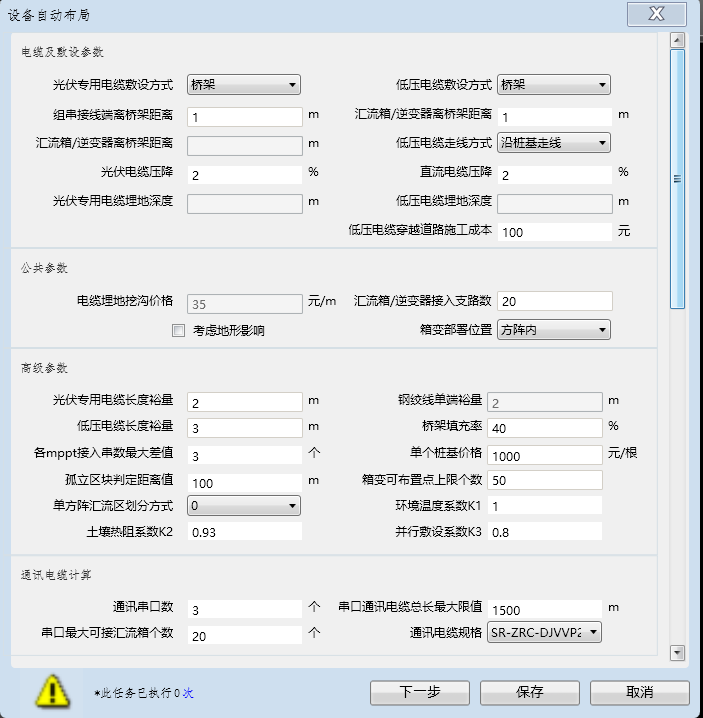

4.8.12. 任务参数配置

电缆敷设方式：进行光伏专用电缆和低压电缆敷设方式的选择。

光伏专用电缆支持直埋、桥架和吊管的敷设方式。
低压电缆支持直埋、桥架的敷设方式。
光伏专用电缆和低压电缆可以选择不同场景，但同一个方阵、同一种电缆只能选择一种敷设方式。
如果想要进行多种敷设方式的计算，可以分多次提交，如：第一次提交低压电缆为直埋，选择3号方阵提交计算；第二次提交低压电缆为桥架，选择4号方阵提交计算。这样最终的电缆清册和图纸结果包含3、4两个方阵，其中3为直埋敷设，4为桥架敷设。
电缆走线方式：

低压电缆敷设方式为直埋，只能选择沿阵列间隙走线； 低压电缆和光伏电缆的敷设方式均为桥架（即渔光），能选择低压电缆沿桩基、沿间隙走线。沿桩基走线会根据所走的路径进行补桩计算。沿间隙走线无补桩计算。 箱变部署方式：

若要考虑将箱变放置在地形平坦的区域，可以基于地形，将箱变放置在最大允许坡度范围内。有两种途径，第一种：组件排布任务切换过来的，已配置过高程点/等高线。第二种，新建的设备布局任务必须要在导航栏4.3/4.4中配置了高程点/等高线。若之前是配置了等高线，则必须输入等高线间隔长度来离散等高线。
不勾选箱变位置考虑地形影响，默认箱变可以在方阵内或者道路边的任意位置放置，会基于综合成本，将箱变放在成本较低的位置。
汇流区划分方式：

0代表所有的划分方式均会考虑，最终优选最佳的划分方式；
1代表1条主竖向桥架，桥架将整个方阵切分为2块；
2代表2条主竖向桥架，桥架将整个方阵切分为3块；
3代表3条竖向桥架，桥架将整个方阵切分为4块；

根据方阵的具体形状来选择汇流区的划分方式。
电缆长度计算：
根据设备之间的相对位置关系计算，包含组串离地距离或者汇流箱离地距离等，会根据设备和接线点的相对位置关系来计算设备之间的电缆长度。
在电缆长度计算过程中，要区分二维和三维场景之间不同的系数设置：
二维场景下设备之间电缆长度=设备之间二维长度放大系数+离地高度（若有）+入地高度（若有）+电缆裕量2。
三维场景下设备之间电缆长度=设备之间三维长度放大系数+离地高度（若有）+入地高度（若有）+电缆裕量2。

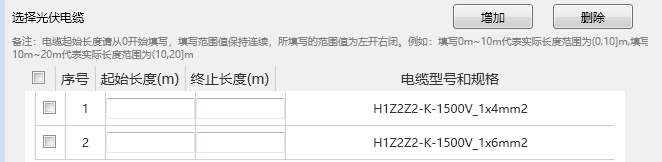

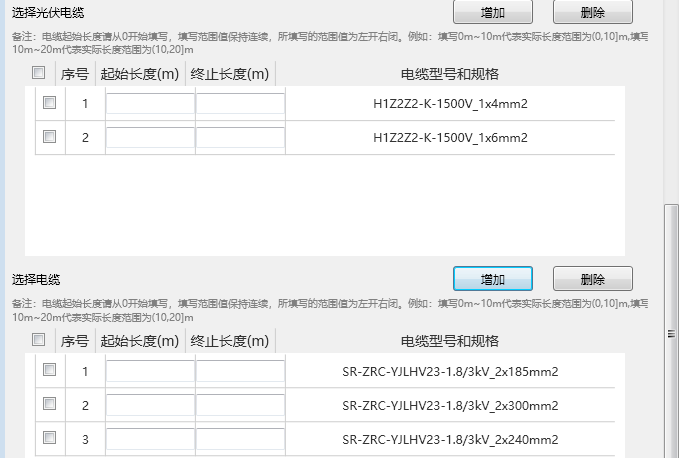

电缆选型：
根据设置的各级电缆压降和载流量折减系数，根据所选的电缆，进行电缆选型。
支持根据压降的4/6mm2的电缆选型；所选的低压电缆会符合直流/电缆压降；

桥架选型：

根据人工选择的桥架来进行桥架规格计算，并支持固定阵列场景下，当东西向桥架规格过大，又想借助阵列结构进行桥架走线，对东西向桥架进行拆分，保证东西向桥架不会超过人工限定的最大规格。

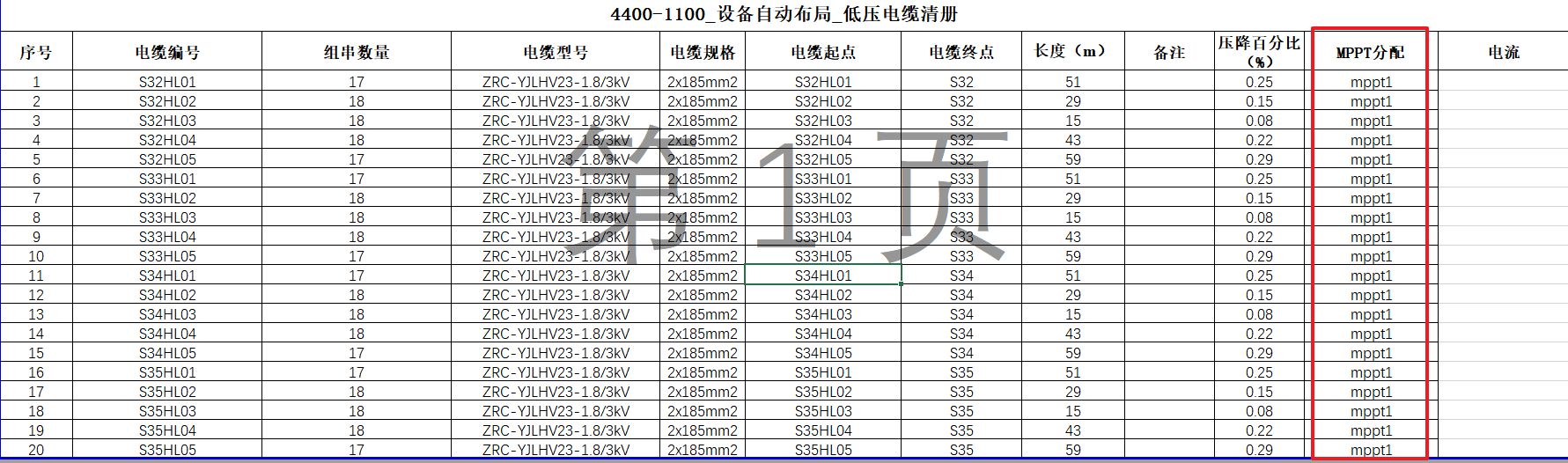

MPPT分配：

此功能暂支持集中式电站的MPPT分配。计算每个汇流支路的压降，根据压降排序，按照最大差值分配。在低压电缆清册中体现。

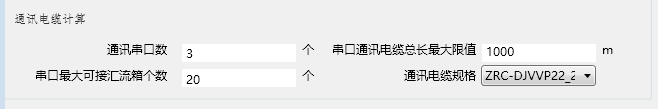

通讯电缆计算：
串口通讯电缆总长最大限制是单个方阵内最长通讯电缆的长度，应尽量填大，过小会影响计算时长，甚至会无法正确计算。

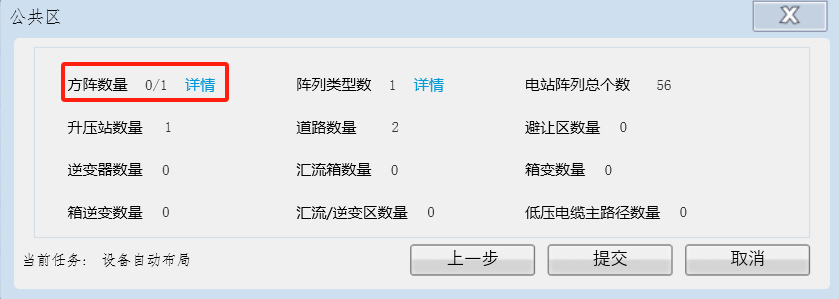

4.8.13. 任务提交及查看

勾选所要计算的方阵提交任务。若不同方阵不同的配置参数，可分批配置，分批提交。软件支持增量计算。

4.9. 接地计算

生成厂区内的接地环网、阵列-环网接地、阵列-阵列接地、设备接地。

4.9.1. 导入图纸

在其他模块切换过来的无需再次导入图纸。 新建项目需要导入图纸，图纸上要带阵列，且阵列为块属性才能识别。

4.9.2. 人工调整

在任务状态为已完成，生成图纸后，若对生成结果不满意可手动调整结果，并提交任务。这样软件能根据手动调整的内容再次寻优计算。若仅想手动调整，让软件仅统计工程量，点击快捷工具条上的锁定按钮，全图锁定即可。软件会按照锁定的结果来统计工程量。支持山地、平地场景人工调整路径占比≤20%。

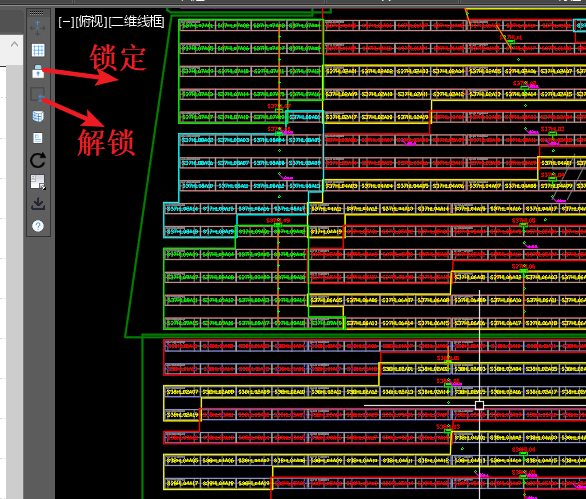

注意：在人工调整后，必须采用锁定按钮来锁定图层，不要使用CAD自带的锁定，会无效。
点击锁定按钮后，锁定的范围将不再参与寻优。若仅锁定了部分，提交所有方阵，则除锁定范围内，其余范围会根据锁定的内容进行优化计算。
目前锁定的内容支持：箱变、汇流区、汇流箱、低压电缆主路径。

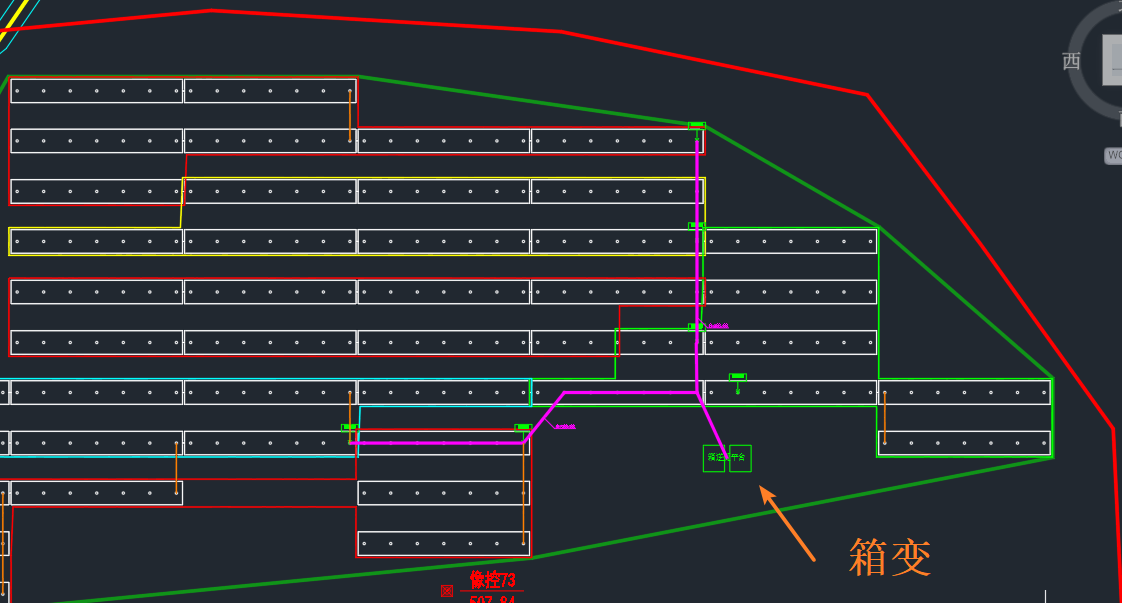

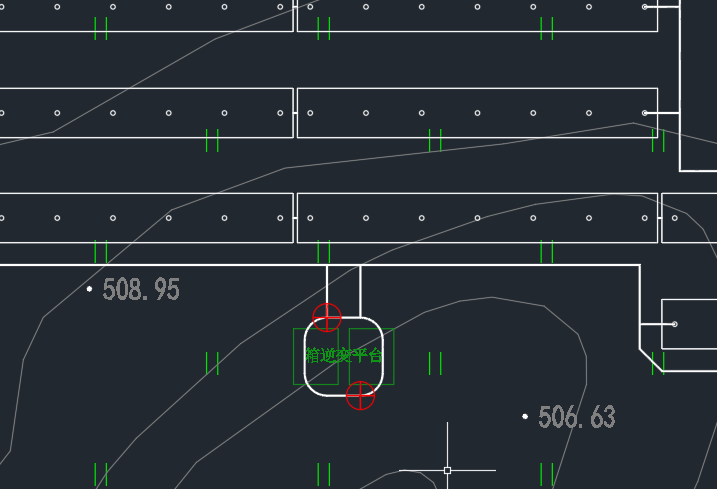

人工锁定箱变：

锁定的箱变位于图层sg箱逆变平台-lock颜色为深绿色，无法挪动、删除。未锁定的箱变箱变位于图层sg箱逆变平台，为浅绿色状态，可以挪动、删除。
有两种调整箱变位置的方式：
1、直接挪动未锁定的箱变，挪动后，通过快捷工具栏“锁定”选中箱变进行锁定。
2、删除原箱变，从导航栏中用“箱逆变配置”
直接放置新箱变，新箱变直接是锁定的状态，无需再次锁定。
想要挪动、删除已锁定的箱变，需先用快捷工具栏上的“解锁”来解锁箱变，，此时可以挪动和删除。
已锁定的箱变不会进入寻优逻辑，位置固定；未锁定的箱变会重新根据方阵的具体情况寻优。选择参与计算的方阵编号，实现人工调整后的工程量清册更新。

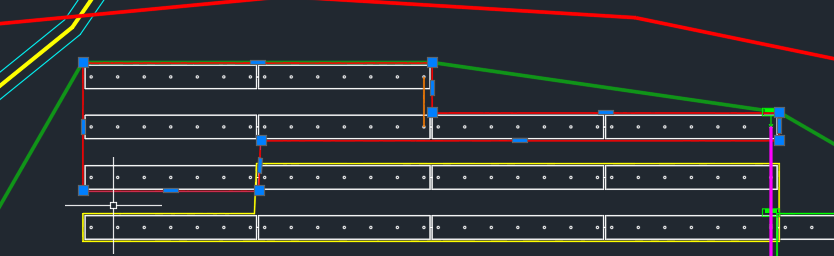

人工锁定汇流区：

带颜色的包住汇流区的线条为汇流区包络线。锁定的包络线位于sg汇流区分区线-lock，为深色。未锁定的包络线位于sg汇流区分区线，为浅色。
有两种调整汇流区包络线的方式：
1、通过拖拽汇流区包络线的线条来改变汇流区包络线后，通过快捷工具条“锁定”按钮，选中汇流区包络线来锁定；
2、删除原包络线，从导航栏中配置某个方阵、某个汇流区来生成锁定的汇流区包络线。
汇流区的包络线必须要完全包含阵列才能正确识别，未被完全包含的阵列会漏掉，与其他阵列综合生成新的汇流结果。
并不是所有汇流区都要锁定才能提交计算，可以锁定一部分，提交计算后，锁定的部分不参与计算，未锁定的部分重新寻优。选择参与计算的方阵编号，实现人工调整后的工程量清册更新。
人工锁定汇流箱：
锁定的汇流箱位于图层sg汇流箱-lock，为深色。未锁定的汇流箱位于图层sg汇流箱，为浅色。
有两种调整方法：
1、直接挪动未锁定的汇流箱，挪动完成后，通过快捷工具条“锁定”按钮，选中汇流箱来锁定；
2、删除原汇流箱，从导航栏中配置汇流箱，来生成锁定的汇流箱。
汇流箱必须位于汇流区内才能被正确识别。通过汇流区的包络线来判断汇流箱的归属。同样的，汇流箱并不需要全部锁定，未锁定的汇流箱会重新寻优。选择参与计算的方阵编号，实现人工调整后的工程量清册更新。

人工锁定低压电缆主路径：
锁定的低压电缆主路径位于图层sg人工绘制的低压电缆主路径。锁定低压电缆主路径的操作有些特殊，有两种操作方式：
1、将人工提前绘制好的主路径放入图层sg人工绘制的低压电缆主路径，不能通过锁定按钮来实现。这是低压电缆主路径锁定方式与其他设备方式的不同之处；
2、通过导航栏的配置按钮，手动绘制低压电缆主路径，同样能达到锁定低压电缆主路径的目的。
当一个方阵的低压电缆主路径锁定时，会根据锁定的路径进行计算，不会再进行低压电缆主路径的寻优，因此，想要指定低压电缆主路径，必须完全指定一整个方阵的主路径，避免指定一部分，另外一部分想让软件补充计算。
完成相应的锁定后，选择参与计算的方阵编号，实现人工调整后的工程量清册更新。

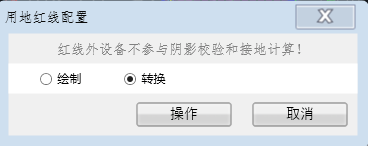

4.9.3. 红线配置

这里需要另外配置接地的红线。配置红线后，生成的接地线不会超过红线的范围。虽然已经在组件排布模块已经配置过红线（组件排布分区线），此时仍然需要再次配置，因为两个红线的目的并不完全相同。组件排布的红线还额外拥有阵列类型的属性。
点击配置按钮，选择“转换”、“绘制”，识别红线。

4.9.4. 阵列配置

若是从其他模块切换过来的，无需再进行阵列配置。
新建的接地设计任务需要对阵列进行配置，填写阵列的属性。选择阵列类型，并定义组件行列数和组串包含组件个数，选中其中一个阵列，可一次性识别图纸上同一图层的阵列，并写入属性。有多种阵列类型，可分多次配置。
已配置的阵列，可以看到阵列为块参照，且阵列内生成组串图形。也可以通过工具条的属性查看按钮 选中阵列，查看具体属性。
这里的阵列配置功能主要是让CAD能识别新建图纸上的阵列。

4.9.5. 道路配置

若组件排布或者设备自动布局已配置过道路，这里无需再次配置；新建项目需要配置道路。
配置完道路，接地线会避开道路。

4.9.6. 接地设计避让区配置

同红线配置一样，其他模块已配置好了避让区，此时仍然需要重新配置避让区。因为各个模块的避让区功能不完全一致。
配置好的避让区在图层sg接地设计避让区中。接地线会避开避让区。

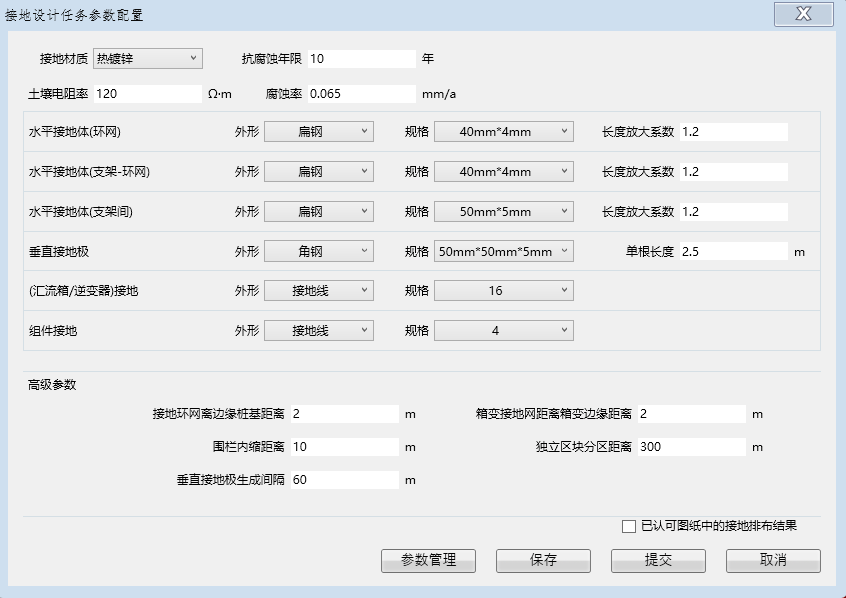

4.9.7. 任务参数配置

接地材质：根据所选的材质，进行工程量清册的接地材质统计。
抗腐蚀年限效验：根据所选的接地材质+抗腐蚀年限+接地规格+土壤电阻率+土壤腐蚀率，按《GB T50065-2011交流电气装置的接地设计规范》进行所填规格对应的最小截面积的抗腐蚀年限效验。当不符合相应年限时，软件会在左侧导航栏的最下方给出提示，用户可根据实际情况来修改对应规格。
接地分类选择：为不同接地分类选择人不同的外形和规格和长度放大系数。包括：接地环网、阵列-接地环网、阵列间接地、垂直接地体、汇流箱接地、组件接地。根据用户选型来输出分类的工程量清册。
长度放大系数：根据用户设置的放大系数来进行统计。请根据实际的地形来填写放大系数，最终统计的长度=二维长度*放大系数。
垂直接地极单根长度：默认2.5m，根据实际的情况来填写。
接地环网离边缘桩基距离：沿着最外侧桩基，根据输入值，外扩生成接地环网。当环网碰到红线会自动避让，会紧贴红线生成，不会穿越红线。

箱变接地网距离箱变边缘距离：以箱变中心点，根据输入值外扩生成箱变的接地环网，并将箱变的接地环网接至主环网上。箱变的接地环网会默认在对角的位置生成两个垂直接地极。

垂直接地极生成间隔：根据输入的间隔长度来生成垂直接地极。

独立区块分区距离：如果想要将一定距离的阵列单独生成接地环网，那么在这里填入相应的距离值，会将相应距离值之外的阵列分成两个独立的接地环网。若填入一个较大值，那么两个主环网会相互连接。

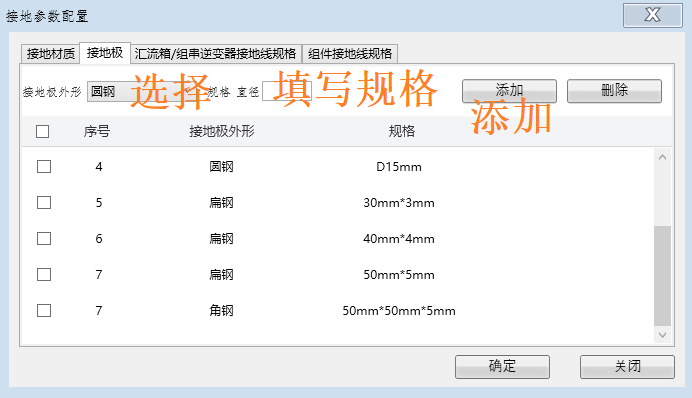

参数管理：当前的数据库中仅提供了一些常用的接地规格，如30mm3mm、40mm4m，50mm5mm的镀锌钢扁铁；50mm50mm*5mm的镀锌钢角钢、16mm2、4mm2黄绿接地线。其他的接地规格，如圆钢等，需要用户在参数管理中新增，才能在规格中被选中。

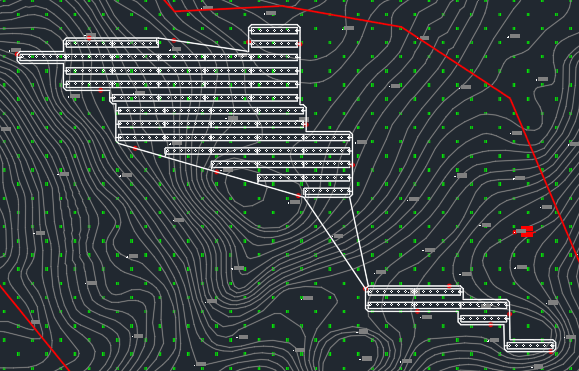

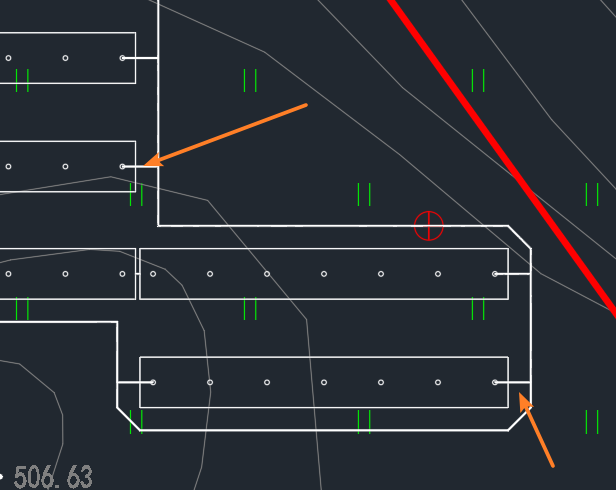

4.9.8. 环网接地绘制+阵列-环网接地绘制+阵列间接地绘制

在生成接地结果后，通过新增绘制、调整、删除接地线，在提交任务时勾选“已认可图纸中的接地排布结果”，此时软件仅统计图纸上已存在的所有接地用量。若不勾选则无法进行工程量统计，会进入重新计算逻辑。

4.9.9. 提交任务

配置参数后提交任务，任务进入队列中，等待计算完成，绘图查看结果。

4.9.10. 增量的接地计算

支持接地的增量计算。
如先进行组件排布后，进行接地计算。等设备自动布局设计完成后，确定了设备的具体位置，再进行设备的接地计算。或者，先进行地块一的接地计算，等全部计算完成后，再进行地块二的接地计算。最终输出的工程量为多次增量计算后的综合结果。
当通过切换功能模块进行增量接地计算，那么当前后计算时，可以设置不同的参数。如：前后两次计算，可以将设置为不同的值；

4.10. 集电线路走线

基于厂区的箱变位置、道路，进行箱变之间的最优连接关系计算，最优走线路径计算。有多种应用场景：
1、支持多种走线场景，包括：沿道路走线（山地道路）、沿桩基走线（水面渔光）、横平竖直走线（大基地场景）、沿直线走线（风电场景）。
2、支持局部/全部箱变连接关系已确定的计算：可以在计算箱变之前，将部分箱变的连接关系绑定。基于已绑定的箱变连接关系，对剩余箱变进行寻优计算。

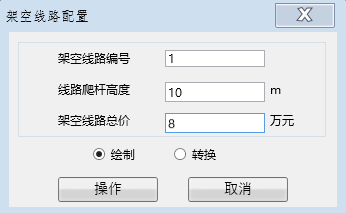

3、支持带架空关系的计算：支持预先配置架空线路，但架空线路不参与寻优。其余箱变的连接关系会依据架空线路的位置、成本，进行计算。

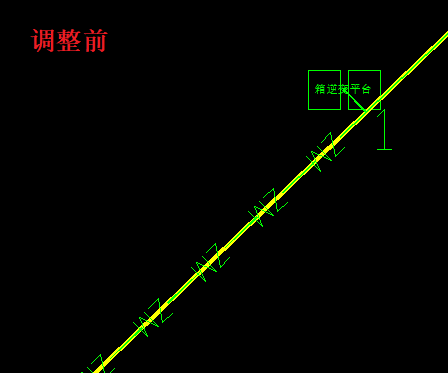

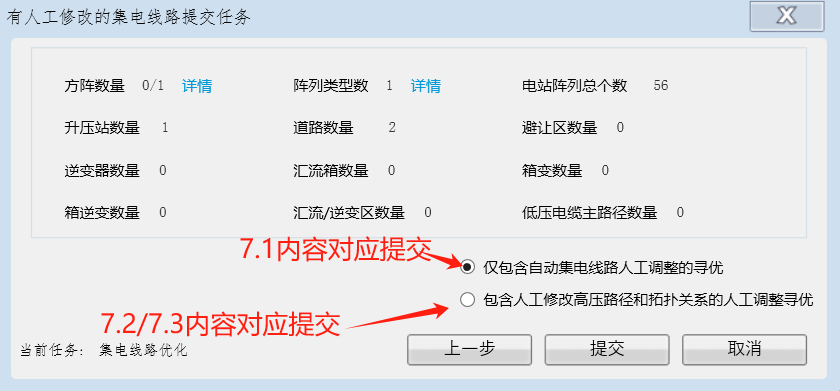

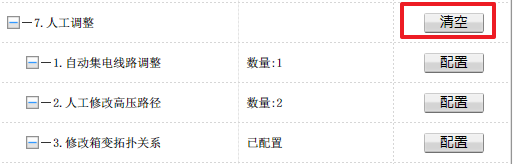

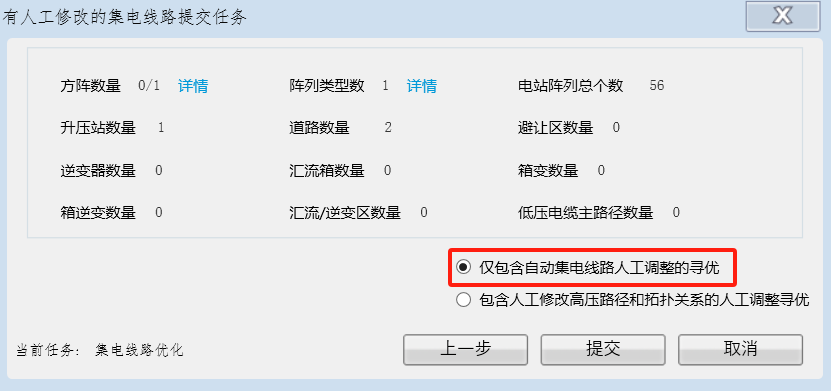

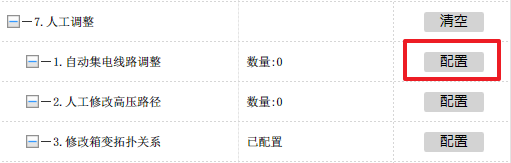

4、支持人工对集电线路的结果进行调整：在集电线路计算完成后，支持人工调整。基于人工修改的内容进行工程量清册的更新。人工调整的内容有：

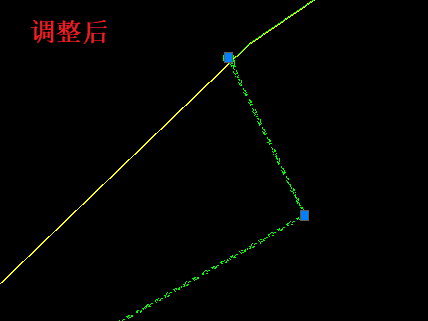

拖拽调整已生成的某一节集电线路的坐标或者敷设方式；
绘制新路径对当前某一节集电线路结果进行替换，包括坐标和敷设方式；

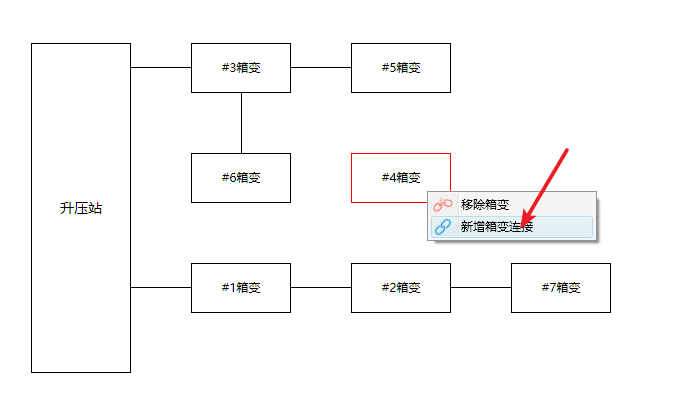

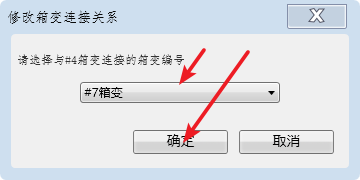

修改当前的箱变连接关系，基于连接关系，重新计算集电线路走线。

4.10.1. 导入图纸

设备自动布局功能完成后，生成箱变坐标，切换到集电线路工的，无需再导入图纸。
新建的集电线路任务，需要导入图纸。

4.10.2. 选择电站类型

在设备自动布局中，已经配置过电站类型，此时无需再次配置；
新建项目需要选择电站类型：
1、选择集中式地面电站，后续在配置箱变时，只能选择集中式逆变器。
2、选择组串式山地电站，后续在配置箱变时，只能选择组串式逆变器。

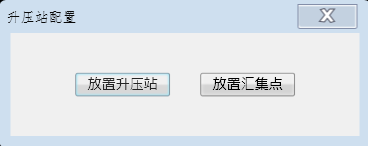

4.10.3. 升压站配置、汇集点配置

配置好升压站位置，最终集电线路汇集到升压站处。

汇集点非必须配置。
配置汇集点，集电线路会先走到汇集点，再从汇集点走到升压站。
1、沿道路走线场景：当汇集点到升压站之间有道路，集电线路集中埋地，沿道路走到升压站；当汇集点到升压站之间无道路，集电线路会沿直线埋地走到升压站。
2、沿桩基走线场景，汇集点—升压站之间的沿着既有桩基走线，无桩基或者两个桩基之间超过跨距，进行补桩；

4.10.4. 道路配置

集电线路沿道路场景走线场景，必须要配置道路。

若组件排布、设备布局、接地设计已配置了道路，集电线路则无需再次配置。道路数据为通用数据，各个模块共用。已配置的道路位于sg道路图层，颜色为黄色。

4.10.5. 避让区域配置

沿横平竖直走线、桩基走线两个场景，避让区才生效。当集电线路碰到避让区时，会沿着避让区的外围走线。
沿直线走线、沿道路走线，避让区暂不生效。

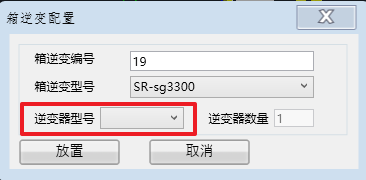

4.10.6. 箱逆变配置

设备自动布局切换过来的任务，无需再进行箱逆变配置。
当新建项目时，需要确定箱逆变的位置，采用箱逆变配置来放置箱变，并对箱逆变进行参数配置；

1、填写了实际的方阵包含逆变器的规格、个数，根据逆变器的最大输出功率个数，来确定方阵的最大输出功率，以此来计算电缆规格；
2、不填写逆变器的规格、个数，将根据箱变的额定功率1.1来确定方阵的最大输出功率，以此来计算电缆规格。

4.10.7. 架空线路配置

架空线路配置有两个内容：
1、架空线配置，包含配置：架空线路编号、线路爬杆高度、架空线路总价；
2、连接关系配置：当配置了步骤1，要配置架空线路编号所绑定的箱变起始编号，每条架空线路需绑定两个箱变。
配置的架空线路为人工预先设计好进行配置，软件暂不支持架空的寻优计算。但是所指定的架空线路会影响其他箱变的连接关系和走线路径，软件针对其他的箱变位置，综合计算其他箱变的最优连接关系和走线路径。

按上图配置的结果， #1编号架空线路为人工预先配置好的参数，但由于#1架空绑定了#2和#4箱变，其他箱变会根据#1架空线路的位置、#2、#4箱变的位置、#1架空线路的成本、电缆爬杆高度，进行优化走线计算。

4.10.8. 箱变连接关系配置

部分地块的箱变连接关系已经指定好的情况下，可以进入该配置。可以实现两个功能：
1、已经指定好部分箱变连接关系，其余未指定的箱变，根据已指定好的连接关系，进行寻优计算，输出整体的工程量；
2、指定全部的箱变连接关系，仅统计整体工程量。

4.10.9. 任务参数配置

软件支持几种走线方式：
1、 沿直线走线：适用于风电场景的全厂区直线走线场景，两个箱变之间的连线为直线；
2、 沿横平竖直走线：适用于大基地整齐场景下的走线场景，道路为井字型，两个箱变之间走线横平竖直，箱变放置在道路交叉口；
3、 沿道路走线：适用于山地地形沿道路走线场景，箱变之间沿道路走线；当大基地电站的道路已规划好，将道路配置好，道路位于sg道路图层，也可以沿道路走线；
4、 沿桩基走线：适用于水面桩式渔光走线场景，箱变之间沿桩基走线，无桩基的位置进行补桩计算。

软件支持几种敷设方式：
1、 桥架敷设：常用在山地场景、水面渔光场景；桥架敷设常与沿道路走线方式配合使用，或与沿桩基走线方式配合使用。沿桩基的场景，需要填写补桩成本；
2、 直埋敷设：常用在大基地场景、平地场景；直埋敷设常与沿道路走线、横平竖直走线方式配合使用。直埋敷设的场景，需要填写埋地深度、挖沟成本；

集电线路最大交流负荷：指单条集电线路的最大交流负荷容量，一般30MW左右，按实际填写，软件会以该值为上限值，每条集电线路的负荷容量不超过该值；
集电线路条数：指要想划分成几条集电线路。；
集电线路所带箱变个数：若指定了集电线路所带箱变个数，必须指定全部集电线路条数每条所带的箱变个数。例如有3条集电线路，3条所带的箱变个数分别为6/5/6；这里需要按指定的格式填写“6-5-6”；
集电线路埋地深度、埋地挖沟单位长度价格：在集电线路敷设方式为直埋情况下填写。走埋地的线路计算所需参数；

桥架填充率：在集电线路敷设方式为桥架情况下填写，走桥架的线路需要根据桥架填充率来计算桥架的规格；
补桩成本：在集电线路敷设方式为桥架、集电线路走线方式为沿桩基走线情况下填写，根据补桩的成本，来优选走线的线路，选择少补桩的路径。

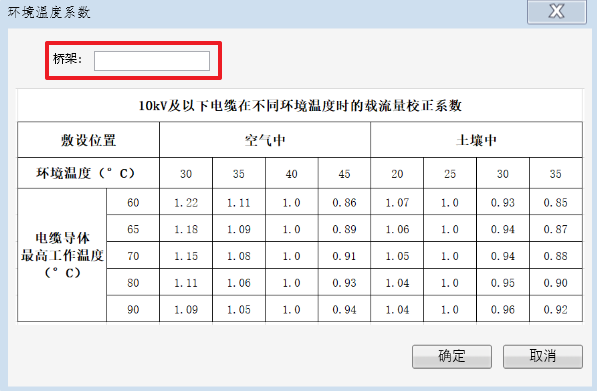

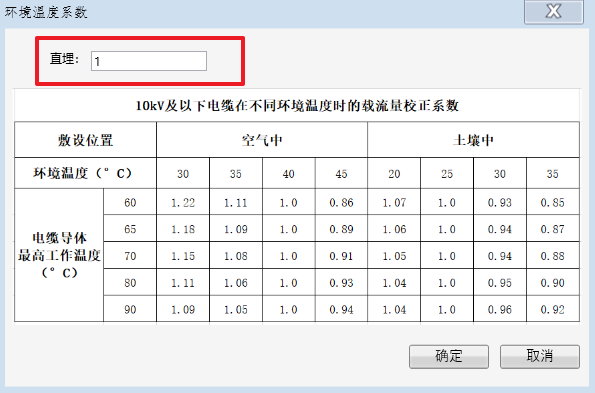

环境温度、土壤热阻系数：根据实际的敷设情况来填写。点击“查表”，参考表中规范值填写。红框中的“直埋”/“桥架”是根据前面所选的集电线路敷设方式展现。

并行敷设系数：支持设置不同的并行敷设系数，当电缆并行的根数不同，来确定电缆的并行敷设系数。
若不想根据电缆并行根数来区分系数，可以将所有的并行敷设系数都设置为同一个值即可。

电缆双拼：
勾选“是否进行电缆双拼”代表，最后一根进升压站的电缆会考虑电缆双拼的经济性。当检测到双拼存在经济性，最后一根进升压站的电缆会选择一根既符合载流量又有经济性的电缆。

电缆选型：有两种模式
1、 根据载流量来匹配电缆规格：
有两种电缆库，一种是箱变之间的电缆，指的是箱变-箱变的电缆选型从箱变之间电缆库中选择；第二种是进开关柜的电缆，箱变—升压站（汇集点）都从进开关柜电缆库中选择。具体在电缆库选型时，需要注意区别。
在最后一根电缆需要指定铜缆时，可以将指定的铜缆放在进开关柜电缆库中，箱变之间的电缆库选择铝合金电缆，这样可以两个电缆库分开选型。

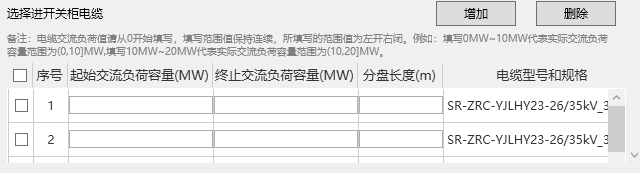

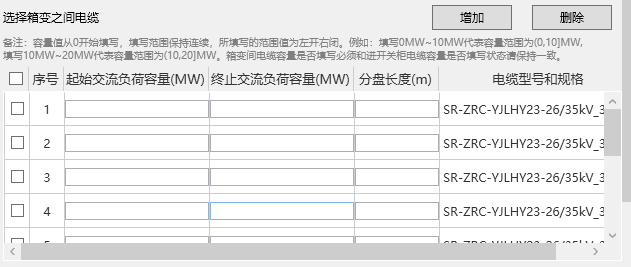

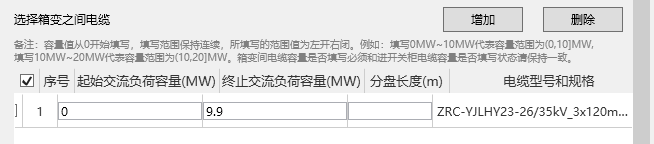

2、 根据指定的起止容量来匹配电缆：

预先指定对应电缆规格的起始交流负荷容量 和 终止交流负荷容量，软件会按照所填的容量进行电缆规格匹配。
例如，3台3300箱变，预计会选择到3120mm2的电缆，那么起始的交流容量填8.5MW，终止的交流容量填10MW即可，当交流容量在（8.5,10]MW时，均会选择到3120mm2的电缆。
保证实际的容量在(起始交流负荷容量，终止交流负荷容量]，左开右闭。

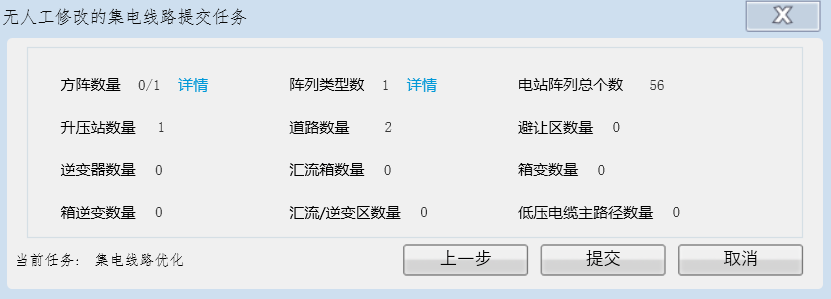

4.10.10. 提交任务

直接提交任务，不用再进行方阵数量选择。

4.10.11. 人工集电线路调整

可以对软件寻优后的集电线路进行调整再计算。包括直接修改集电线路的走线路径、敷设方式、新增路径来替换原集电线路路径、修改箱变之间的连接关系等操作。其中7.1和7.2/7.3为两种调整方式，在提交集电线路任务时，需要勾选，是提交7.1的内容提交还是7.2/7.3的内容。需要勾选相应选项才能正确计算。

优先级说明：

• 当存在7.1调整内容时，先单独提交7.1；

• 当同时有7.2和7.3时，会优先根据7.3的拓扑，再结合7.2所绘制的替换路径，当前道路，来寻找箱变之间的最短路径。即软件遵循拓扑优先原则进行计算。
  下面进行详细功能介绍：


4.10.11.1. 自动集电线路调整：针对导航栏7.1项的调整

无论是软件寻优后结果，还是有人工调整后的结果，在当前的单次提交中没有7.2/7.3的调整时，可以进行7.1的调整操作。7.1主要是对图纸上所生成集电线路的结果 “sg集电线路”图层的内容进行调整并更新工程量清册。
可以人工对“sg集电线路”图层中的线条进行拖拽、位置调整、增加顶点、删减顶点等操作，（即只能对两个箱变之间集电线路路径进行操作，非直接操作道路，且不能改变箱变之间的连接关系）。 操作步骤如下：

• 点击 7.1的“配置”按钮，按钮处于置灰状态；

• 选中软件 “sg集电线路”图层线段，跳转到敷设方式确定界面，若无需改变敷设方式，可直接确定；若想修改敷设方式，从“埋地”变成桥架，修改敷设方式为“桥架”，即把当前所选中的线路变成桥架敷设。

• 调整线段坐标，软件将根据调整后的线段位置，重新进行工程量更新统计。若敷设方式也有所更改，将根据敷设的方式进行统计，如将“埋地”修改为“桥架”，则需要补桩的部分进行补桩计算，并输出桥架规格。

• 调整后，有人工调整的部分，进入带人工调整的参数配置界面。

其中，在无人工调整时所配置且已生效的参数在此界面中不可修改，为置灰状态。当已经设置了某一种敷设方式，并提交了相应计算，等任务计算完成后，再次进入有人工的参数配置界面，此敷设对应的参数也置灰，不可修改。想要修改，需要清空此种敷设对应的人工调整内容，重新提交计算即可。
举例说明：
初始寻优时，软件为桥架敷设，在有人工调整时，桥架敷设对应的桥架填充率置灰，不可修改，为原先参数；
此时新增一条人工替换的路径（7.2内容），为直埋敷设，需要填写埋地深度和挖沟成本，提交计算后，图纸上生成了埋地敷设的结果，此时再次打开参数配置界面，埋地深度和挖沟成本也置灰不可修改。若想修改参数，可以点击人工调整“清空”按钮，清空所有的人工调整内容，可重新填写参数。

• 点击 “有人工调整提交任务”按钮，在提交过程中必须要选择“仅包含自动集电线路人工调整的寻优”，才能正确提交7.1项的调整内容。当同时存在7.1和7.2/7.3的调整，勾选了“仅包含自动集电线路人工调整的寻优”，代表只提交7.1的调整内容计算。


4.10.11.2. 人工修改高压路径：针对导航栏7.2项的调整

无论是软件寻优后结果，还是有人工调整后的结果，在当前的单次提交中没有7.1的调整时，可以进行7.2的调整操作。
7.2步骤主要是在图纸上新绘制“sg人工修改高压路径”，来替换sg集电线路”的路径用。人工所绘制的线条均在图层“sg人工修改高压路径”，提交任务计算完成后，软件依据“sg人工修改高压路径”所生成的集电线路依然位于“sg集电线路”图层中，不影响“sg人工修改高压路径”图层内容。
操作步骤如下：

• 点击7.2的“配置”按钮，选择要新增的高压路径敷设方式，这里选择“直埋”，选择“绘制”按钮，点击“操作”，即可在界面上绘制一条直埋敷设方式集电线路，绘制结束后，点击“Enter”结束操作。新增线条展示如下：


• 当新增线条与原“sg集电线路”的线段有交叉时，便可以替换原先路径。

• 绘制的线段位于“sg人工调整的集电线路”图层，即使清空掉所有人工调整内容，该图层的内容不会被删减。但只要当该线段存在于图纸上，所有集电线路经过该位置时，均会优先沿着该线段进行走线。所以，当不需要该替换的线段路径时，及时选中该线段并删除，防止线路走错。

• 调整结束后，如果新增了一种敷设，需要在任务参数配置界面中填写相应参数，如：新增了埋地敷设，那需要填写埋地挖沟深度和挖沟成本，后续会基于参数进行工程量统计；

• 任务参数配置结束后，提交任务时，要勾选“包含人工修改高压路径和拓扑关系的人工调整寻优”，该选项是针对7.2和7.3的调整来进行计算。此时单次的调整内容不应包含7.1的内容，若需要调整，在本次提交计算，返回生成的结果上再进行7.1的内容调整。


• 计算结束后，当有未被使用的替换线段会展示在9.1中。可以点击“查看”来查找相应位置。如果无法查看，说明所有的替换线条均被使用。

4.10.11.3. 修改箱变拓扑关系：针对导航栏7.3项的调整

在软件计算完成后，会展示当前的箱变连接关系。可以对箱变连接关系进行调整。

• 假如，需要将箱变#4连接调整到#7上，操作步骤如下：
  点击“#4箱变”，选择“移除箱变”操作，再点击“#4箱变”，选择“新增箱变连接”，将#4从第一条集电线路上删除，并连接到#7箱变上。调整完成后，点击“保存”按钮，再退出界面。

• 对当前四个按钮进行解释：
  加载无人工调整的集电线路结果拓扑图：此按钮返回的是最后一次无人工调整时，软件寻优的箱变连接关系。无论有无人工调整，通过此按钮，返回最后一次无人工调整的软件寻优拓扑。


加载有人工调整集电线路结果拓扑图：此按钮返回的是最后一次有人工调整时，对应的箱变连接关系。当有多次的人工调整7.3内容，软件会加载最后一次有人工调整时的拓扑。
保存：当对当前界面上所展示的拓扑进行调整，确认调整完成后，需点击“保存”，关闭界面后，再次进入界面，展示的是保存的结果，未点击“保存”，展示的是上一次的结果，所以在操作完成后要记得点击“保存”。
回到已保存结果：当在界面上进行多次调整，并不满意当前结果，需要返回上一次所保存的记过，点击“回到已保存结果”加载最后一次保存的箱变连接关系。

• 提交任务：
  进行拓扑调整后，软件会按照所调整的拓扑，根据当前的道路（若配置了道路）、7.2所绘制的替换线路，提取所改变拓扑连接的部分，进行工程量更新，未调整拓扑的部分无需参与计算，最终输出完整的工程量清册。在提交任务时，要勾选“包含人工修改高压路径和拓扑关系的人工调整寻优”，该选项是针对7.2和7.3的调整来进行计算。此时单次的调整内容不应包含7.1的内容，若需要调整，在本次提交计算，返回生成的结果上再进行7.1的内容调整。


4.10.11.4. 清空------“一键返回最后一次寻优结果”

当进行多次人工调整的内容时（无论是7.1/7.2/7.3），还有提交的次数，均可以将当前的人工调整内容全部清空，点击“清空”按钮，此时将返回最后一次无人工调整时，软件所寻优的结果，所有的集电线路线路和敷设方式均返回初始结果。清空按钮是返回软件最后一次寻优结果的快捷操作。
但是此时不会清除掉7.2所绘制的线段，如果还想要继续删除7.2所绘制的线段，只能通过全选7.2调整所对应的图层“sg人工修改高压路径”中所有线段来删除，所以，根据实际的效果来选择是否删除相应线段。

4.11. 公共区功能

4.11.1. 导出分图

支持9张分图的导出，可以选择图纸名称，并勾选图纸所要包含的元素，例如：要导出总平图，勾选了“阵列”、“组串”、“箱逆变平台”则总平图只输出三个元素，其他元素则不再输出。可以根据想要的效果来自定义输出。

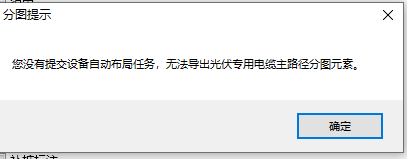

当所选择的元素还未生产，或者不存在时，会提示缺少的内容和原因。

完善软件已输出的9张分图，补充图纸目录、图纸说明、图纸备注信息符合标准图纸需求
G0101-总平图
G0102-桩基定位图
G0103-总围栏道路图
G0201-单位原理图
G0202-回流区分区图
G0203-低压电缆主路径图
G0204-通讯,电缆敷设图
G0206-35kv电缆及光伏敷设图
G0207-防雷接地图

4.11.2. 导出分图

必须在设备自动布局完成后才能导出工程量清册。没有做设备布局，选择“导出”按钮会出现提示。

可导出单个、多个方阵的工程量清册；比如，1/2/3方阵为一个标段，单次选择1/2/3，可以输出一个标段的工程量清册。自定义输出方阵的编号。
高压的集电线路清册无论勾线了单个、多个方阵均是整个厂区输出，没有标段统计功能。

工程量清册有两个sheet，一个为光伏区，包含组件、低压、高压的统计；一个为土建区，包含道路和土方量、围栏的统计。

4.11.3. 导出桩基坐标

在任意模块均可以导出桩基坐标，包含：阵列桩基坐标、低压补桩坐标、高压补桩坐标，根据图纸上存在的桩的种类来输出。若没有相应的桩基类型，则不输出坐标。

若当前图纸上已存在方阵包络线，会根据方阵编号来相应展示。

第五章 常见问题

5.1. 使用360等第三方卸载软件，卸载后无法再次安装

• 正常卸载过程 正常的卸载过程是进入软件安装目录下通过软件自带的uninstall.exe来卸载。卸载后可重新安装，不受影响。

1. 桌面上找到iSolarTool软件图标

2. 鼠标右击iSolarTool客户端图标，弹出操作列表，找到打开文件所在文件，然后点击

3. 点击后，进入iSolarTool安装路径，找到uninstall.exe应用程序

4. 双击uninstall.exe应用程序，按照提示进行操作，即可卸载iSolarTool软件，然后可再次安装。

5.1.1. 异常卸载导致无法再次安装情况一

使用360等第三方软件卸载后，原安装路径未被彻底删除，导致无法再次安装，一般表现为再次安装时“安装”按钮置灰，可进行以下操作：

1. 找到iSolarTool安装路径

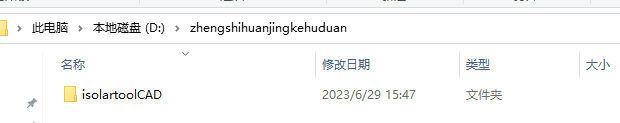

2. 双击安装文件，进入下一层

3. 双击isolartoolCAD文件夹，进入下一层

4. 双击2010文件夹，进入下一层

5. 双击uninstall.exe应用程序，按照提示进行操作，即可卸载iSolarTool软件，然后可再次安装。

此类问题的原因是，通过外部软件卸载，无法彻底卸载干净，必须通过自带的卸载程序 uninstall.exe，才能完整卸载。

5.1.2. 异常卸载导致无法再次安装情况二

使用360等第三方软件卸载后，人工手动将安装路径全部删除，或直接手动删除整个安装目录。此时，因为自带的卸载程序“uninstall.exe”已被手动删除，同样的，无法彻底卸载软件，进而导致无法再次安装。一般表现为在最后安装时“安装”按钮置灰，可进行以下操作：

1. 在电脑桌面找到此电脑

2. 双击此电脑，进入磁盘管理界面

3. 找到安装磁盘，并打开，比如安装在本地磁盘E，打开此磁盘

4. 新建安装路径（与原安装名称一致），比如原安装文件名称为iSolarTool，新建同名文件夹

5. 双击打开“iSolarTool”文件打开，新建同名文件夹isolartoolCAD

6. 双击 isolartoolCAD文件夹打开，并新建同名2010文件夹

7. 双击2010文件夹打开，找到iSolarTool推广工程师索要uninstall.exe应用程序，并复制到“2010”文件夹下面

8. 双击uninstall.exe应用程序，按照提示进行操作，即可卸载iSolarTool软件，然后可再次安装。

此类问题的解决方案为手动创建原始目录，并复制进新的uninstall.exe卸载软件，再次执行一次卸载，达到完整卸载的目的。

5.2. 权限管理类问题

5.2.1. 无法升级问题。安装页面长时间停留：升级数据正在替换

部分用户将iSolarTool软件安装到C盘，但用户对C盘的操作权限不够，导致无法升级（一直显示升级数据正在替换），解决方案，运行iSolarTool，使用管理员身份运行，可以正常升级，具体操作如下：

1. 电脑桌面找到iSolarTool软件图标，右击，找到以管理员身份运行，点击，启动iSolarTool软件。

2. 启动iSolarTool软件后，检测是否有升级包，如有，会出现检测更新弹框提醒，点击更新。

3. 等待更新完成，完成后出现，程序已升级成功提示，说明已升级到最新版本。

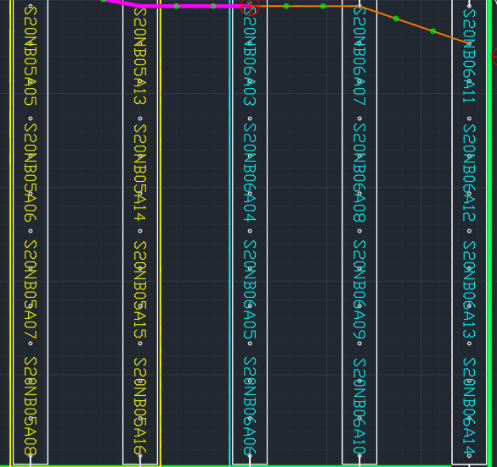

5.2.2. 组串字体显示不正确

部分用户将AutoCAD软件安装到C盘，但用户对C盘的操作权限不够，无法对C盘中的软件写入操作，导致无法同步iSolarTool程序中Fonts下的字体，iSolarTool分区、方阵、组串编号无法展示。
解决方案：右键软件，以管理员权限运行iSolarTool，使iSolarTool运行权限跟C盘中的软件在同一权限下，这时iSolarTool中的Fonts下的字体可以同步到AutoCAD软件Fonts中，再配置或者生成iSolarTool软件元素时，编号等信息可以正常展示，具体操作如下。

1. 电脑桌面找到iSolarTool软件图标，右击，找到以管理员身份运行，点击，启动iSolarTool软件。

2. 启动后生成重新生成组串编号，可以正常展示。

5.3. 锁定、解锁类问题

5.3.1. 锁定汇流箱/逆变器不生效情况一

部分用户使用设备自动布局功能，出串线图、清册时，进行人工调整，锁定汇流箱/逆变器，重新提交计算，生成图纸，发现锁定的汇流箱/逆变器没有生效。
原因：单独创建的设备布局项目，想锁定汇流箱时，必须要锁定汇流区图层。逆变器同理。
解决方案: 锁定汇流箱的同时，必须同时锁定汇流区图层，锁定的汇流箱才会生效。只锁定其中的一个图层不生效。逆变器同理。
解决方案：

1. 设备自动布局界面，找到需要调整的汇流箱/逆变器，调整到想要调整的位置上；


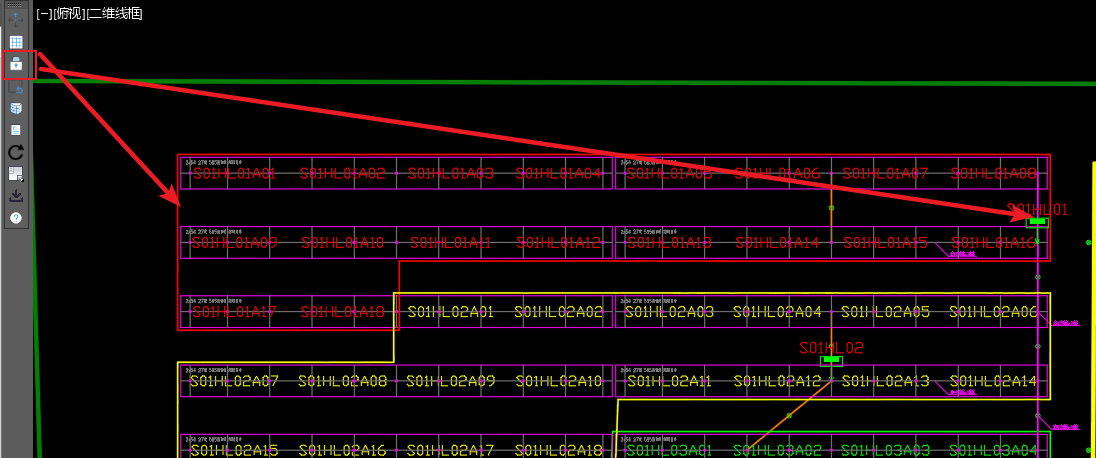

2. 调整到对应的位置上之后，点击工具栏的锁定按钮，同时选中汇流箱和汇流区包络线两个图层，按下PC上的ENTER键，完成锁定（锁定前高亮，锁定后变灰）。逆变器同理。

3. 锁定后，重新提交计算，计算完成后，重新生成图纸，汇流箱/逆变器在人工调整后的位置上。

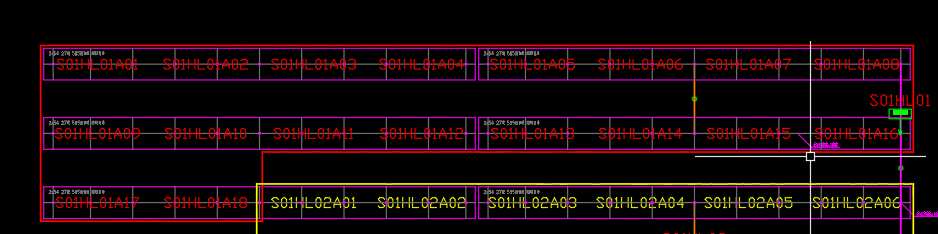

5.3.2. 锁定汇流箱/逆变器不生效情况二

部分用户先做方阵科学划分再切换到设备自动布局功能，出串线图、清册时，人工调整，锁定汇流箱/逆变器，重新提交计算，生成图纸，发现锁定的汇流箱/逆变器没有生效。
原因：由方阵划分切换到设备自动布局功能时，想锁定汇流箱/逆变器，必须同时锁定方阵包络线、汇流区/逆变区包络线、汇流箱三个图层。
解决方案: 锁定方阵包络线和汇流区/逆变区包络线，操作步骤如下：

1. 从方阵科学划分切换任务到设备自动布局，先提交计算，计算完成后生成图纸；

2. 生成图之后，人工调整汇流箱位置，然后点击工具栏锁定按钮，同时选中方阵包络线、汇流区包络线、汇流箱三个图层，选中后按下PC上 ENTER键，完成锁定（锁定前高亮，锁定后变灰）。逆变器同理。

注意：从方阵科学划分切换任务到设备自动布局任务，提交计算时，方阵包络线要锁定全部锁定，不允许存在不锁定的方阵包络线，否则提交不上去。
3) 锁定之后，重新提交计算，完成后，生成图纸，所有结果均在人工调整后的位置上。

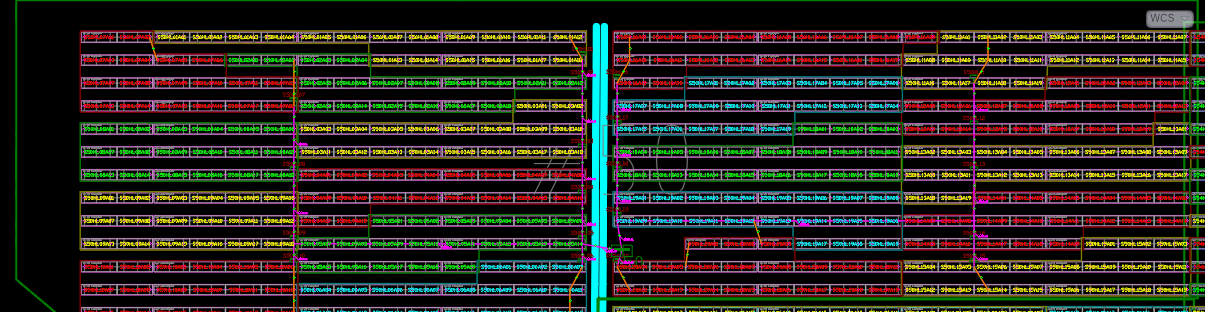

5.3.3. 锁定/解锁未正确操作，用CAD自带的解锁和锁定代替了软件中的解锁和锁定

部分用户使用锁定/解锁功能，经常出现解锁不正确情况，用户通过CAD自带的解锁按钮来解锁图层，没有使用软件自带的锁定/解锁功能，导致锁定/解锁功能不生效。

锁定/解锁设备，需要通过快捷工具栏上的锁定和解锁按钮来操作，不能通过CAD自带的解锁功能。
通过快捷工具条来锁定、解锁的内容包括：方阵包络线、汇流区/逆变区包络线、箱变/箱逆变、汇流箱/逆变器。
低压电缆主路径也有锁定功能：低压电缆主路径的锁定是通过变更图层名称，人工绘制的低压电缆主路径存放在“sg人工绘制的低压电缆主路径”，软件生成的低压电缆主路径存放在“sg低压电缆主路径”。想锁定低压电缆主路径，必须将线段放置才“sg人工绘制的低压电缆主路径”才能正确计算。

注意：锁定/解锁不能直接点击图层后的小锁进行锁定/解锁，不然锁定/解锁功能不会生效。非sg图层不受影响。

5.4. 配置类问题

5.4.1. 方阵划分--报错提示：分区距离不能小于最长阵列长度

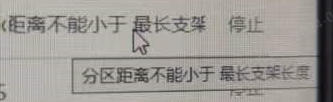

在方阵科学划分任务中，在地块内分区距离设置了参数值（默认值200m），提交计算，一直提示分区距离不能小于最长阵列长度。

原因：图纸比例错误或其他原因导致阵列被放大，超过了所设置的分区距离。
解决方案：若是阵列以及图纸比例正常，是分区距离填写过小导致。若是阵列比例被放大了，需重新进行阵列比例设置，让阵列尺寸保持正常。

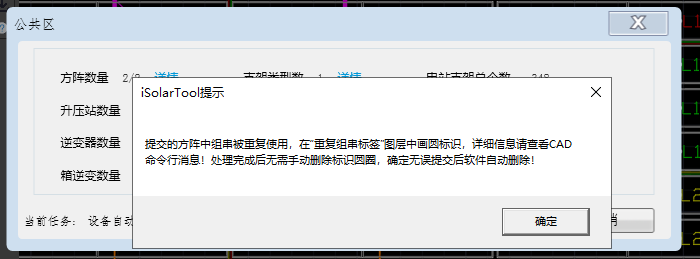

5.4.2. 设备布局--方阵编号调整后提交任务提示组串被重复使用

设备自动布局完成后（方阵包络线、汇流区/逆变区包络线、箱变/箱逆变、汇流箱/逆变器已锁定），发现需要重新调整方阵编号比如#1方阵需要改成#2编号的方阵，操作时仅解锁方阵包络线、删除方阵包络线，重新配置方阵包络线后，提交计算，客户端提示组串被重复使用。

原因：变更方阵编号时，没有将该方阵内的全部设备解锁，锁定的设备依然是编号#1的方阵设备。导致#1方阵的设备放置在#2方阵包络线中。
解决方案：同时解锁方阵#1的包络线、汇流区/逆变区包络线、箱变/箱逆变、汇流箱/逆变器，即将所有#1属性的设备全部解锁，然后再重新配置方阵包络线，配置好后，可正确提交。

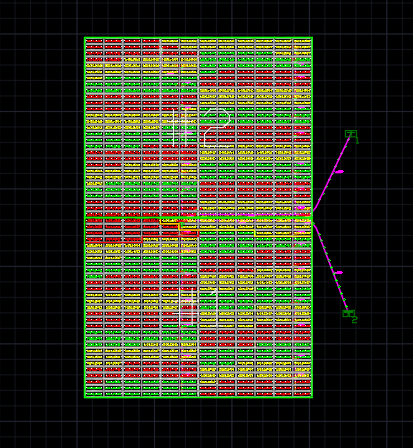

5.4.3. 设备布局--箱变配置位置不正确，导致生成错误的结果

设备自动布局完成后（方阵包络线、汇流区/逆变区包络线、箱变/箱逆变、汇流箱/逆变器已锁定），需要重新调整箱变位置，操作时仅解锁箱变，挪动位置后，提交计算，生成图之后，发现低压走线错误，连接到错误的箱变位置。以下情况是将#2箱变放在远离#2方阵的位置，错把#1箱变当成了#2箱变。

原因：箱变编号与方阵编号没有对应。箱变和方阵均有编号，在调整的时候需要将箱变与方阵一一对应调整。
解决方案：调整箱变位置时，先确定好箱变和方阵的相对位置是否正确，不能错误放置。

5.4.4. 设备布局--阵列配置报错提示X、Y、Z比例不为1

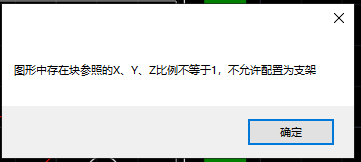

阵列配置时，提示图形中存在块参照的X、Y、Z比例不等于1，不允许配置为阵列。

原因：图中块参照X\Y\X比例不等于1，要么是图例、要么是图纸比例不正确。 解决方案：将块参照的比例改为1.

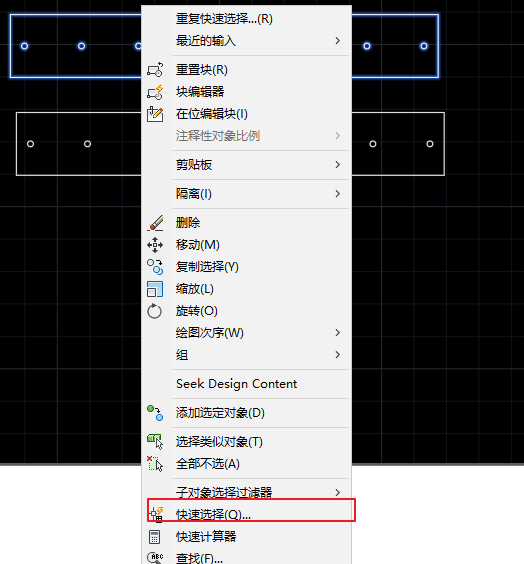

1. 图纸上右击，找到快速选择，点击

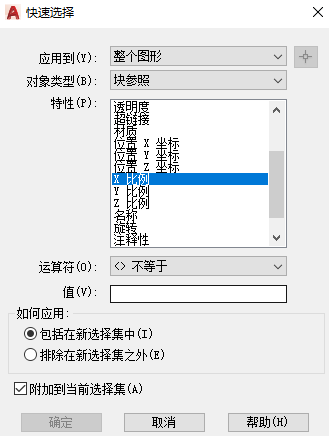

2. 打开快速选择中，应用到整个图形，对象类型块参照，特性选择X比例、Y比例、Z比例,运算符不等于，值填写1

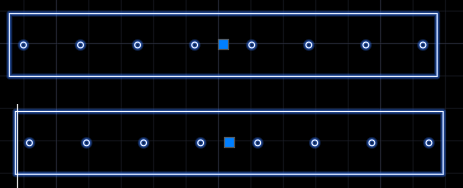

3. 确定后，筛选出比例不为1的块参照

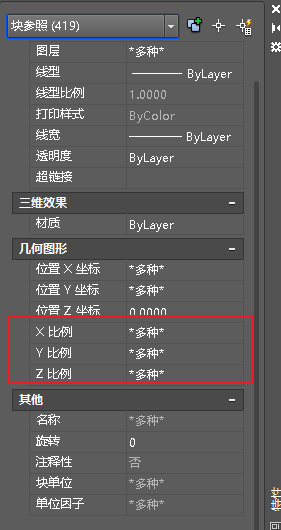

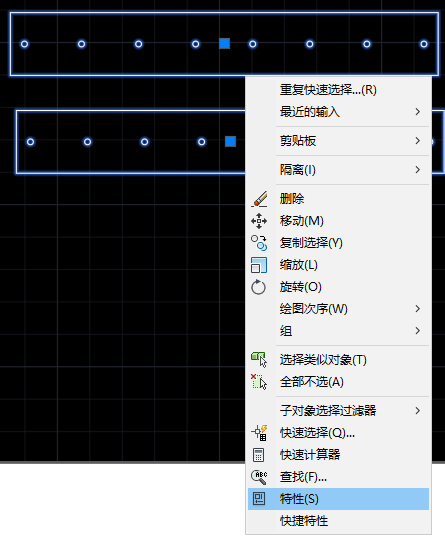

4. 右击选择的对象，选择特性，修改块参照比例或者删除

5.4.5. 高程点配置错误，配置成文字，并非块参照

用户配置高程点，提示请选择块参照进行配置。选中了文字进行配置，没有选中块来配置，导致未能正确识别高程信息。

原因：配置了高程点的标注文字，错误配置了高程。
解决方案：应选择标注文字旁的块参照进行配置，需要识别的是块参照，并非文字。
注意：有时文字标注和小点捆绑在一块，也是块参照，文字标注也可配置。

1. 找到高程点所在图层
2. 点击文字标注旁边的小点（块参照）

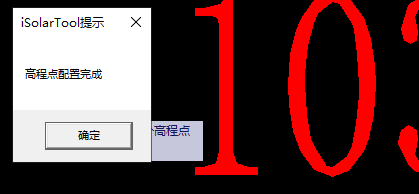

3. 点击高程点后的配置，选择小点，配置成功。

5.5. 阴影校验/阴影分析类问题

5.5.1. 对照“sg阵列阴影图层”在阴影效验功能中进行遮挡信息查询，发现阴影遮挡比例和对应的阵列容量数据对不上

阴影效验中有 “阴影遮挡信息”查询功能。在查询中，是统计图层“sg阵列被遮挡阴影”图层所对应的阵列容量，并非统计“sg阵列阴影”对应的容量。在对照图纸和数据时注意区分。

原因：“sg阵列被遮挡阴影”指的是后排阵列被前排阵列所遮挡的的部分，能准确反应出后排阵列的遮挡情况。“sg阵列阴影”只是前排阵列所产生的阴影范围，并不一定会对后排阵列产生遮挡。所以，应该查看“sg阵列被遮挡阴影”图层对应的容量。
解决方案：在进行“遮挡信息查询”时，要保证“sg阵列被遮挡阴影”图层为打开状态，不能隐藏图层，否则无法读取图层数据。这样能正确进行阴影遮挡比例范围与容量的对应查询。

不同的遮挡比例范围对应的阵列，以不同的外框颜色来展示。

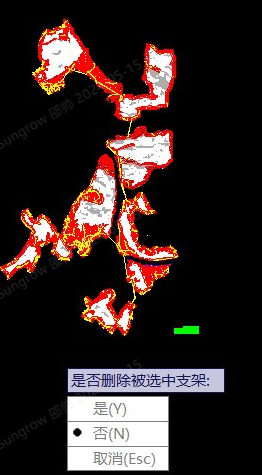

5.5.2. 已删除图纸上被阴影遮挡的阵列，再次进行遮挡信息查询，发现所统计的容量并未发生变化

当发现很多阵列被前排阵列的阴影所遮挡，在图纸上删除了被遮挡的阵列，此时，再次打开“遮挡信息查询”界面，发现阴影遮挡比例和容量的统计并未发生变化。

原因：统计结果从服务器的数据库拉取，仅进行图纸上的阵列删除，数据库中数据并未发生变化，因此，导致统计数据也未发生变化。
解决方案：删除了阵列后，需要对整个厂区进行锁定，锁定整个厂区的阵列结果，重新提交任务，更新服务端数据后，再重新查询对应的容量统计。
